3层现代风格框架结构会所建筑施工CAD图纸

  • 建筑类别:会所俱乐部
  • 建筑高度类型:多层建筑
  • 建筑设计结构形式:钢筋混凝土结构
  • 钢筋混凝土结构:框架
  • 图纸设计深度:施工图
  • 项目所在地:江苏
  • 图纸设计风格:现代风格
  • 图纸设计流派:现代
  • 图纸设计格式:天正建筑CAD 7.0,CAD2000
  • 参考图纸:14张
  • 建筑设计面积:1471平方米
  • 建筑地上层数:3层
  • 设计效果图:无

附件详情

该资料为南京***投资旅游实业有限公司***服务中心。
建设单位:南京***投资旅游实业有限公司
建设地点:安徽省来安县白鹭岛
工程建筑面积约为:1471平方米
建筑等级:二级
耐火等级:二级
抗震设防烈度:6度
建筑设计结构形式为:框架结构
层数为:局部三层
屋顶形式:平屋顶
这份参考资料包括图纸说明、工程作法、门窗表、各层建筑平面、立面、剖面图、卫生间详图、楼梯间详图、墙身大样、檐口作法等,共十四张张图纸
设计功能包括:门厅,库房,咖啡厅,包间等

以下是附件的其中一部分截图,共4张,您也可以 搜索 更多您想要的资源

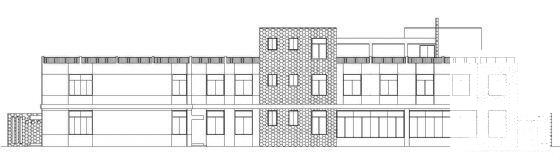

  • 框架结构结构建筑 - 1
    框架结构结构建筑 - 1

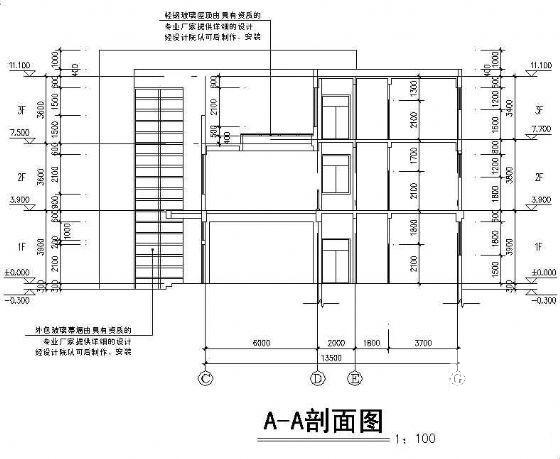

  • 框架结构结构建筑 - 2
    框架结构结构建筑 - 2

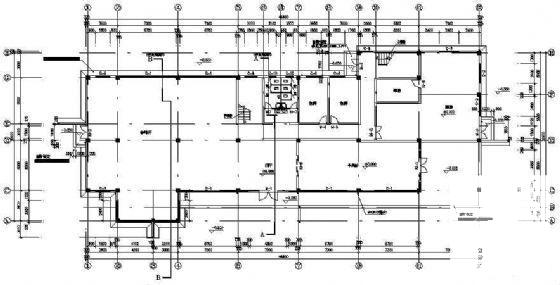

  • 框架结构结构建筑 - 3
    框架结构结构建筑 - 3

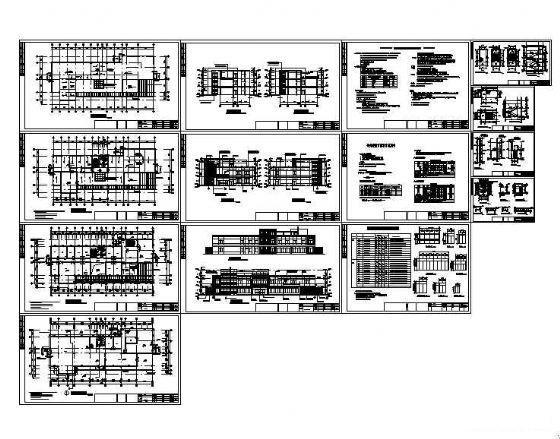

  • 框架结构结构建筑 - 4
    框架结构结构建筑 - 4
以上是部分截图,请下载附件后查看完整高清内容
