一份电力公司现代风格4层框架结构办公楼建筑施工CAD图纸

kack5566

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 办公楼类型：企业办公楼
• 建筑高度类型：多层建筑
• 建筑设计结构形式：钢筋混凝土结构
• 钢筋混凝土结构：框架
• 图纸设计深度：施工图
• 项目所在地：四川
• 图纸设计风格：现代风格
• 图纸设计流派：现代
• 图纸设计格式：天正建筑CAD 7.0,CAD2000
• 建筑设计面积：7675.94平方米
• 占地面积：2352.4平方米
• 建筑高度：19.8m
• 地上层数：4层
• 设计效果图：无

附件详情

1、项目名称：绵阳xx力设计咨询有限公司-办公楼
2、建设地点：绵阳xx区园艺山
3、建设单位：绵阳xx特电力设计咨询有限公司
4、建筑规模：本项目为多层办公楼，层数4层，局部设半开敞式地下室室外道路面至最高主楼屋面总高19.8米，总建筑设计面积：7675.94平方米（含地下室）。建筑占地面积2352.4平米。
5、建筑工程等级：二级
6、设计使用年限：主体结构合理使用年限为50年
7、抗震设防烈度：七度
8、结构型式：框架结构

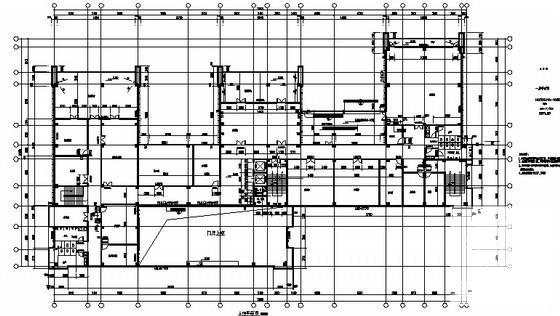

平面

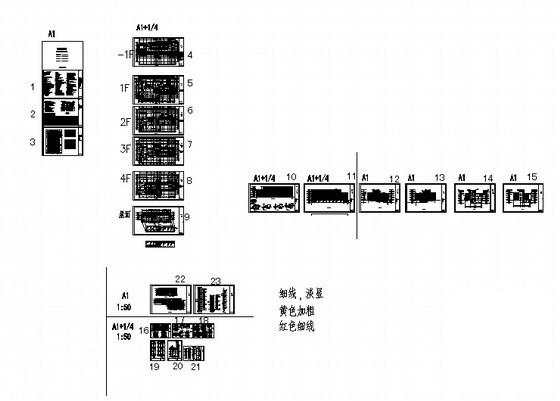

总图

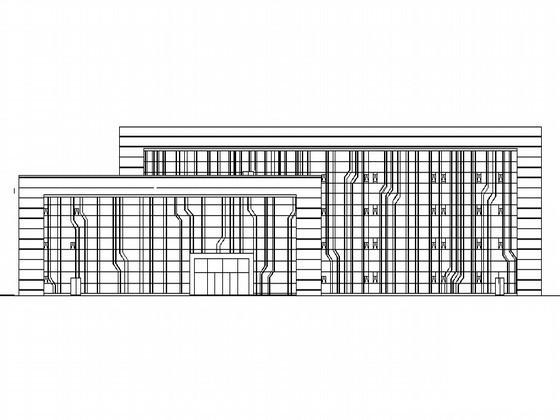

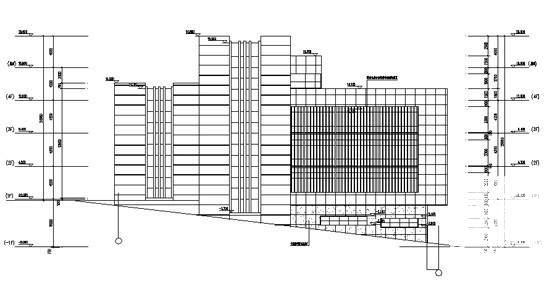

侧立面图

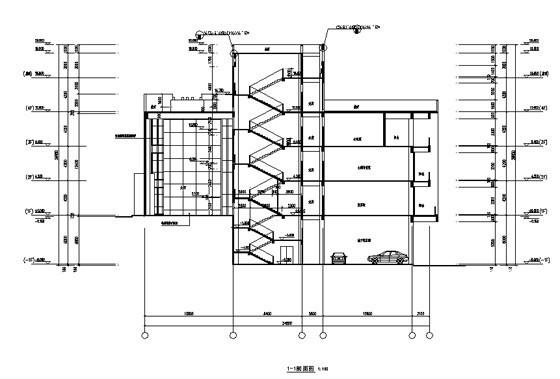

剖面图

总图

第 1 张图

第 2 张图

第 3 张图

第 4 张图

第 5 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
