小区会所整套景观设计CAD施工图纸.dwg

jxyy7788

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

附件详情 某小区会所整套景观施工图： 　　包含园建(入口广场、入口水景、木栈道、旗杆、标志牌、树阵广场、花钵、灯柱、雕塑、坐墙、汀步、泳池、叠水、木拱桥、风雨桥、独木桥、玻璃顶花架、休息亭、停车场...等)；其中还包括水电，绿化专业施工图。

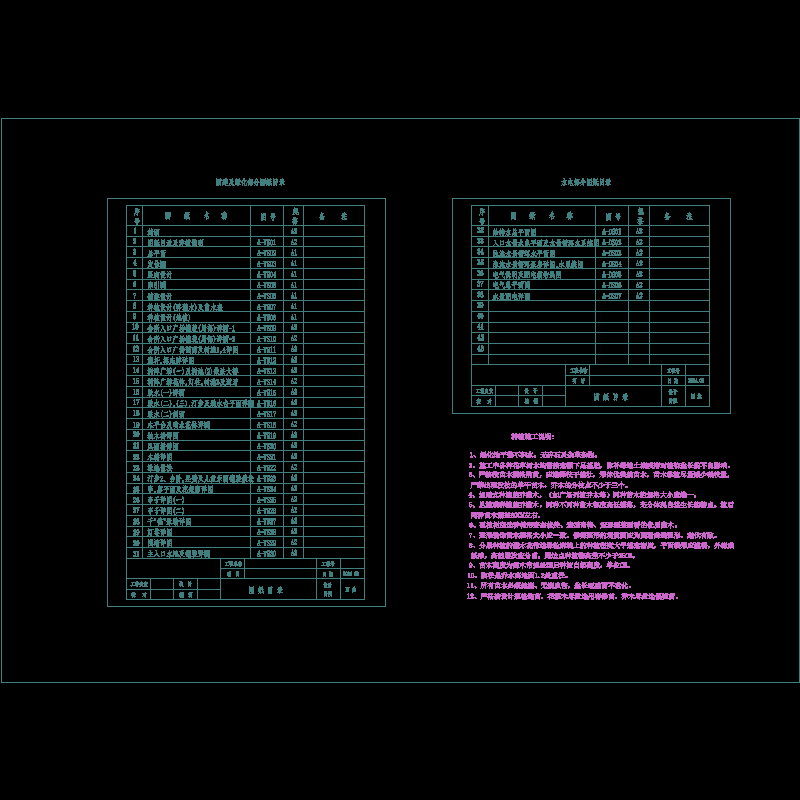

02(a-ys01)图纸目录及种植说明.dwg

11(a-ys11)会所入口广场剖面及树池1,4详图.dwg

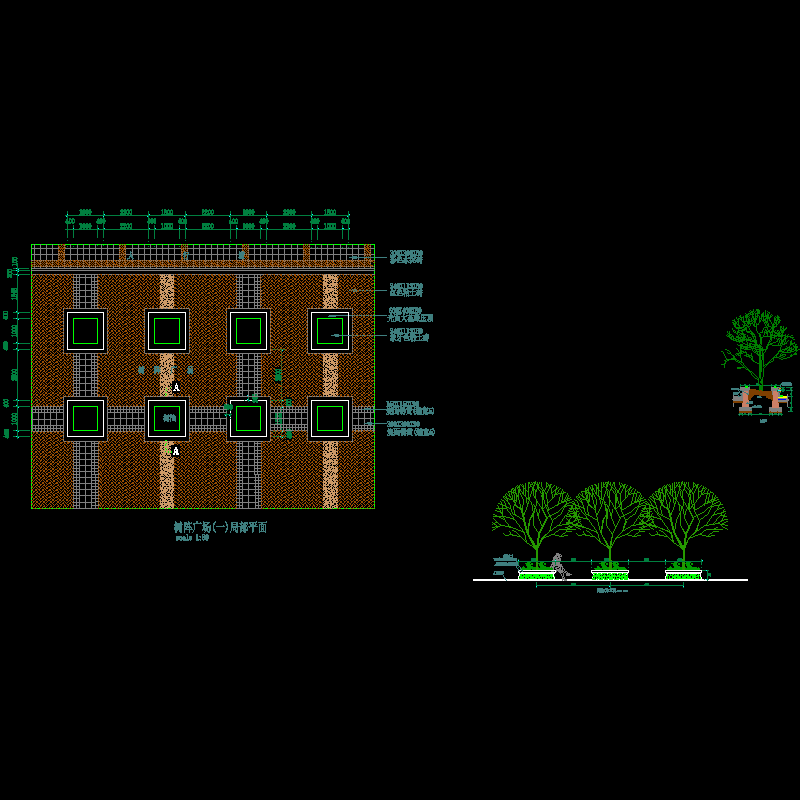

13(a-ys13)树阵广场(一)及树池(3)做法大样.dwg

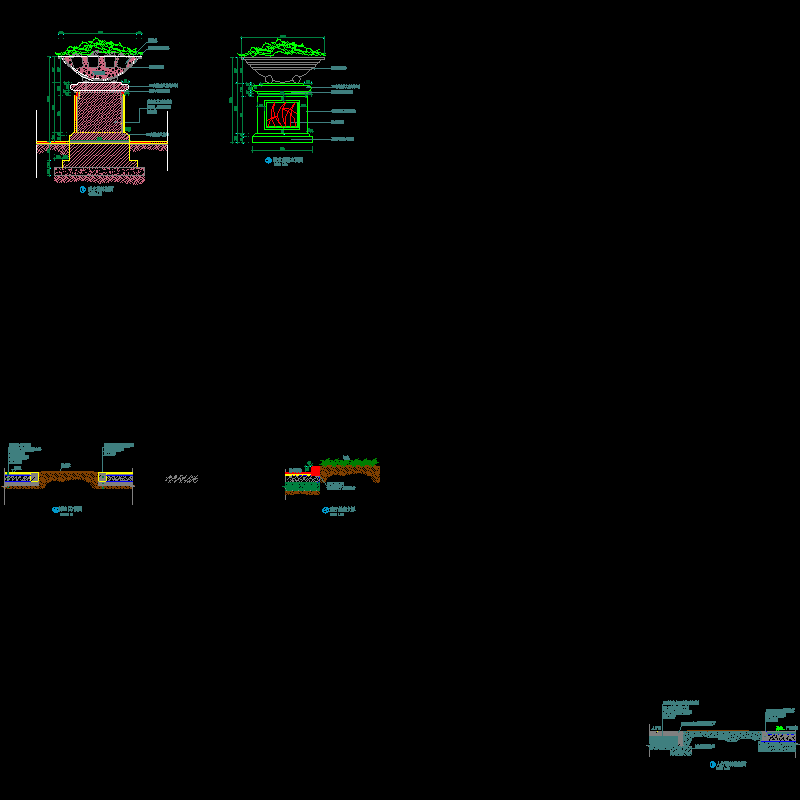

14(a-ys14)会所入口广场花钵,树池3及道牙.dwg

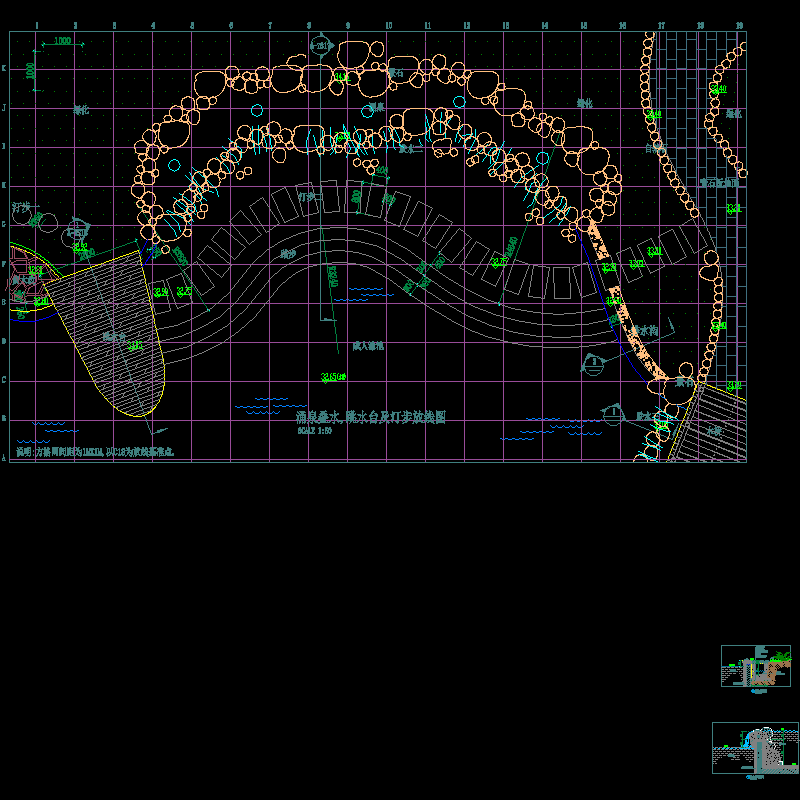

16(a-ys16)跌水(二),(三),汀步及木平台平面.dwg

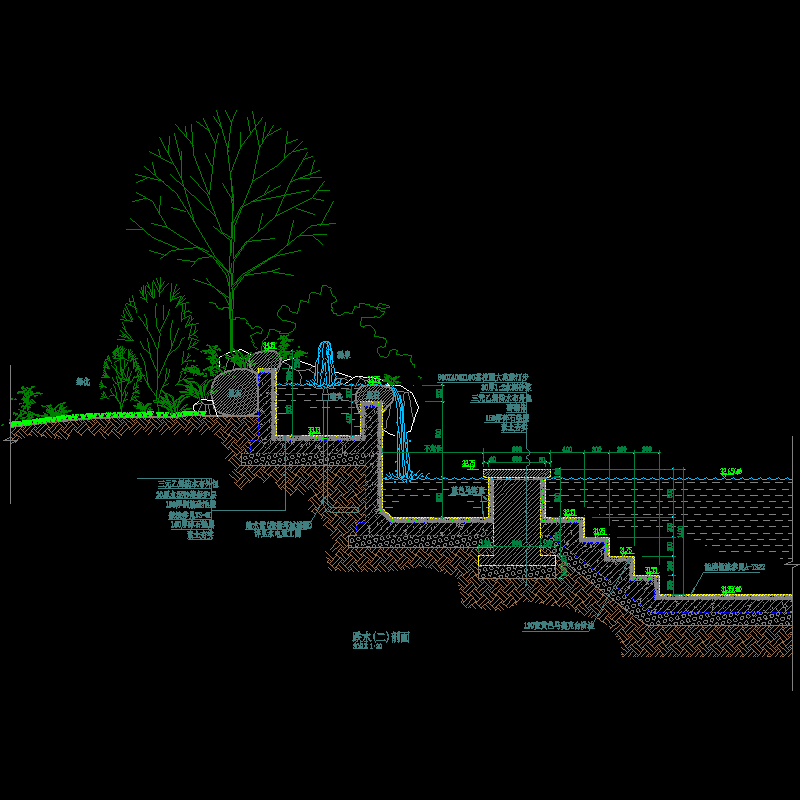

17(a-ys17)跌水(二)剖面.dwg

18(a-ys18)木平台及喷水花钵大样.dwg

20(a-ys20)风雨桥.dwg

22(a-ys22)泳池做法.dwg

23(a-ys23)汀步2、台阶,坐凳及儿童乐园铺装做法.dwg

24(a-ys24-27)千德廓做法大样.dwg

30(a-ys30)入口水池详图.dwg

base.dwg

会所水电图.dwg

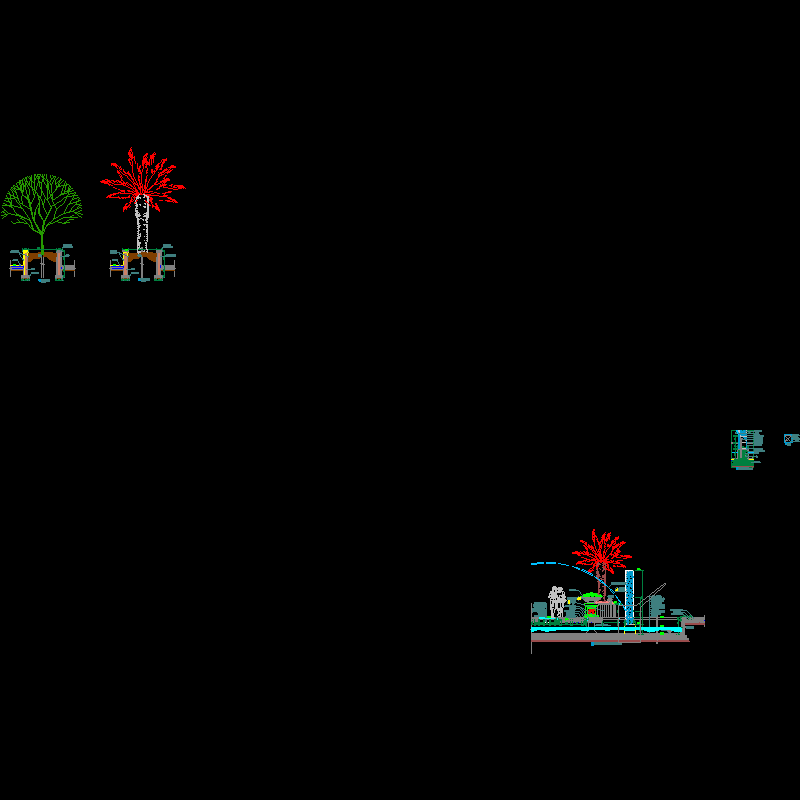

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
