海单层框架结构地下车库结构施工CAD图纸
- 建筑类别：其他
- 建筑地下层数：1层
- 图纸设计深度：施工图
- 民用建筑设计使用年限：50年
- 建筑设计结构形式：钢筋混凝土结构
- 钢筋混凝土结构：框架
- 结构安全等级：二级
- 抗震设防烈度：7度抗震
- 风压：0.55kN/平方米
- 雪压：0.20kN/平方米
- 地下室功能：车库
- 参考图纸：5张
- 设计年代：近代
附件详情
该项目是上海某小区地下车库项目，地下一层，包括：桩位平面图，基础平面图，柱墙平面图，顶板梁平面配筋图，顶板结构平面图共计5张图。
基础平面图
顶板梁平面配筋图
顶板结构平面图
以下是附件的其中一部分截图，共4张，您也可以 搜索 更多您想要的资源
-

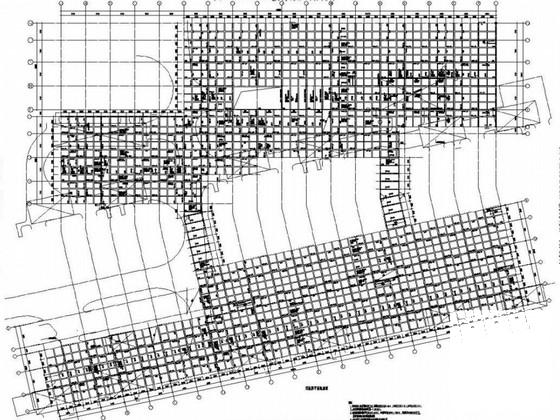

地下车库结构图纸 - 1 -

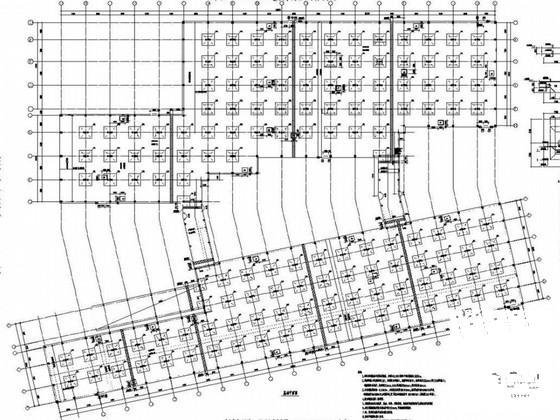

地下车库结构图纸 - 2 -

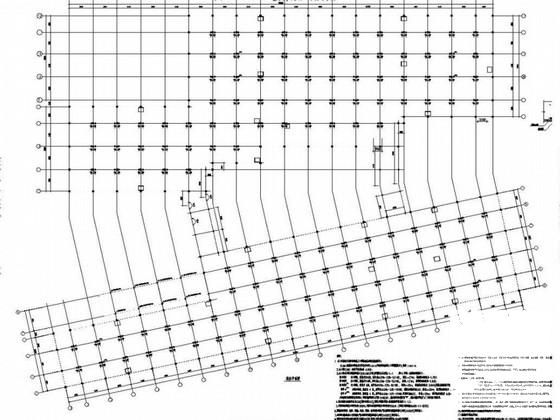

地下车库结构图纸 - 3 -

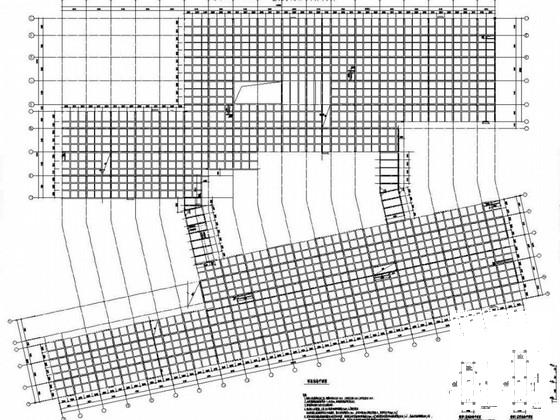

地下车库结构图纸 - 4
以上是部分截图，请下载附件后查看完整高清内容
