[CAD]单层框剪结构地下车库建筑及结构图纸（15000平）

yyuu8899

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 建筑类别：住宅
• 建筑地下层数：1层
• 图纸设计深度：施工图
• 民用建筑设计使用年限：50年
• 建筑设计结构形式：钢筋混凝土结构
• 钢筋混凝土结构：框架剪力墙
• 基础形式 ：桩基础
• 结构安全等级：二级
• 抗震设防烈度：6度抗震
• 风压：0.35kN/平方米
• 雪压：0.55kN/平方米
• 地下室功能：车库
• 参考图纸：28张
• 设计年代：近代

附件详情

该项目是信阳市某地下一层车库项目，总建筑设计面积：14894.81平方米，框架剪力墙结构，采用人工挖孔桩基础，地下室顶板作为上部结构的嵌固端，抗震设防烈度为6度。

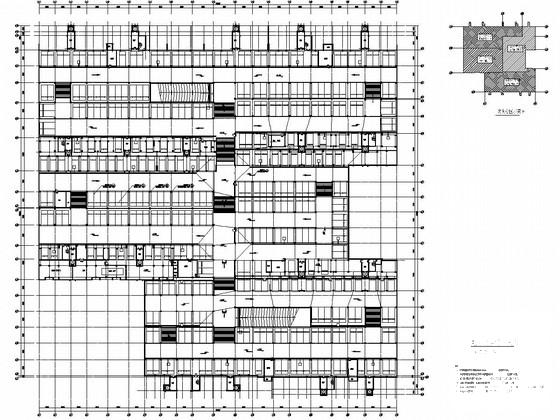

包括结构图纸：结构设计总说明，桩定位图，桩身大样及说明，承台及基础梁布置图，地下室底板板配筋图二，柱墙配筋图，梁配筋图等22张；建筑图纸：建筑设计说明，地下室平面图，地下室车位布置图，汽车坡道剖面图，详图等6张图。
分享投稿时间：近几年2月。

承台及基础梁布置图二

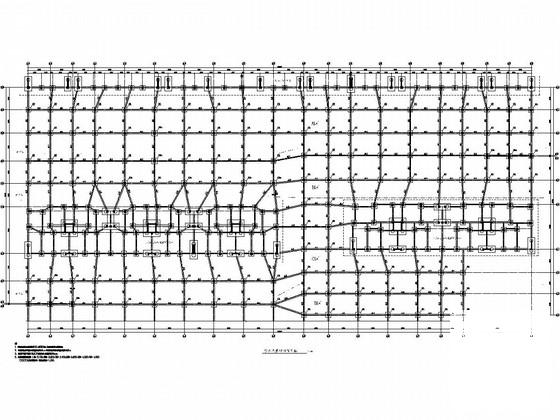

地下室顶梁配筋图

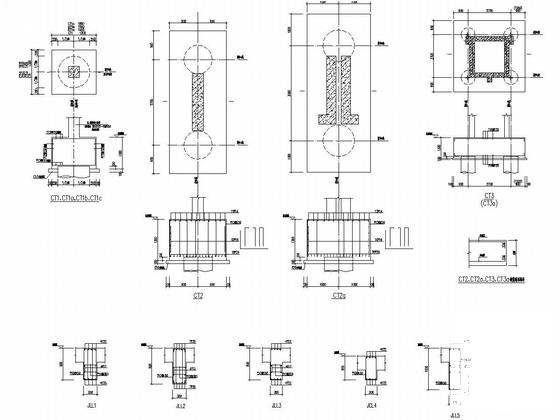

承台详图

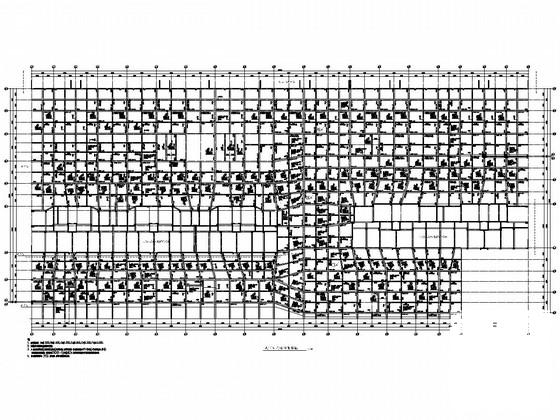

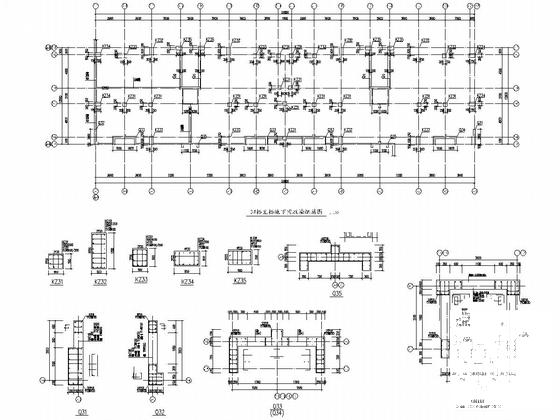

墙柱布置图

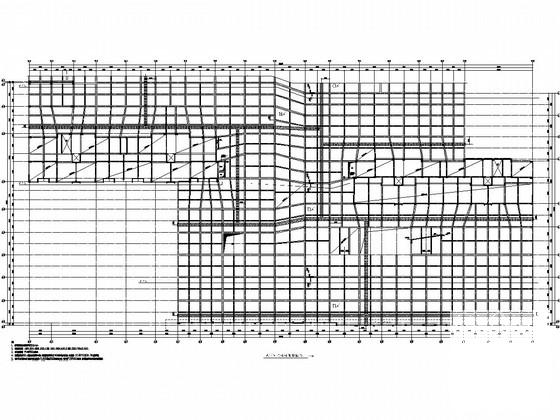

地下室顶板配筋图

第 1 张图

第 2 张图

第 3 张图

第 4 张图

第 5 张图

第 6 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容

温馨提示：该资料由网友于2020-3-3 21:00:52上传分享，您可以下载该资料进行学习和参考，如有侵权内容或者违法行为，请及时联系站长删除，如有疑问，您可以在建筑设计专区发帖交流相关知识。
