一份22层框剪结构下部地下车库结构设计方案CAD施工图纸

hhtu3yy

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 建筑类别：住宅
• 建筑高度类型：高层建筑
• 建筑地上层数：22层
• 建筑地下层数：1层
• 图纸设计深度：施工图
• 民用建筑设计使用年限：50年
• 建筑设计结构形式：钢筋混凝土结构
• 钢筋混凝土结构：框架剪力墙,框架核心筒
• 基础形式 ：筏形基础,桩基础
• 结构安全等级：二级
• 地基基础设计等级：乙级
• 抗震设防烈度：7度抗震
• 风压：0.35kN/平方米
• 雪压：0.6kN/平方米
• 地下室功能：车库
• 参考图纸：17张
• 设计年代：近代

附件详情

该资料包含： 结构设计说明 ，钻孔灌注桩设计说明，桩筏基础结构平面图，汽车坡道板一结构平面图，核心筒A剪力墙平法施工图，地下室顶板结构平面图，地下室顶板配筋图，承台拉梁平法施工图，地下室底板结构平面图，地下室剪力墙及框架柱平面布置图，桩基平面定位图，承台 平面布置图 等
共17张图纸。

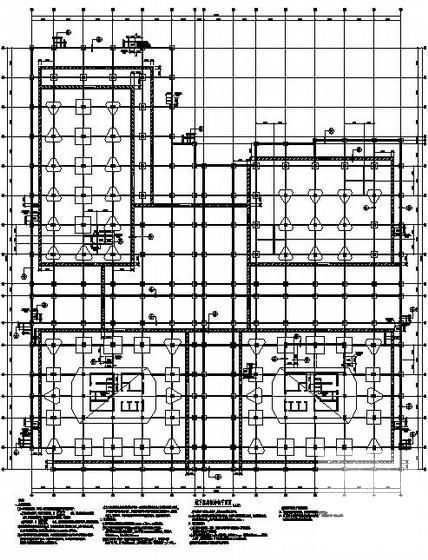

第 1 张图

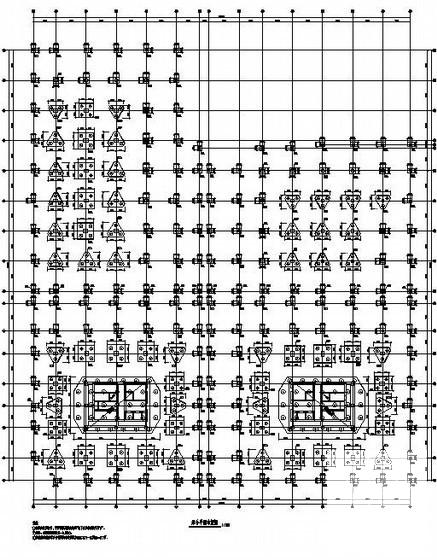

第 2 张图

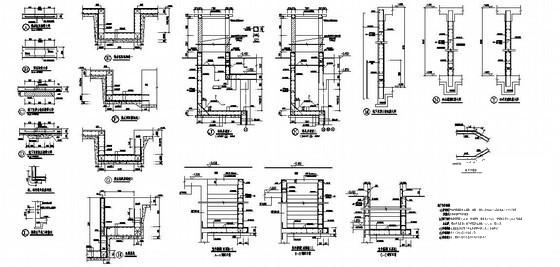

第 3 张图

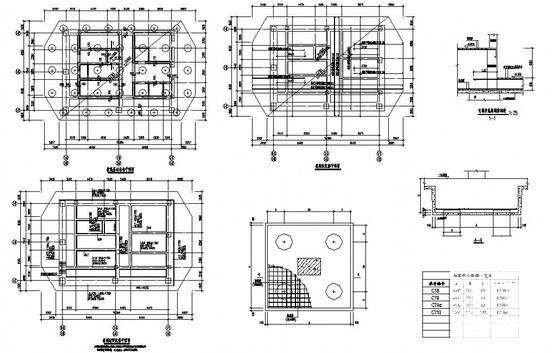

第 4 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
