一份28层框剪结构住宅楼结构CAD施工图纸

tyuxxjjgg

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 建筑类别：住宅
• 建筑高度类型：高层建筑
• 建筑地上层数：28层
• 图纸设计深度：方案(初设图)
• 民用建筑设计使用年限：50年
• 建筑设计结构形式：钢筋混凝土结构
• 钢筋混凝土结构：框架剪力墙
• 参考图纸：16张

附件详情

该附件为三栋28层的框剪结构住宅，分为塔楼部分与裙房部分，塔楼部分框架梁截面为400X700，裙房为300X700，塔楼的混凝土标号为C50.
该资料包含：说明、结构 平面布置图 等共16张图纸。

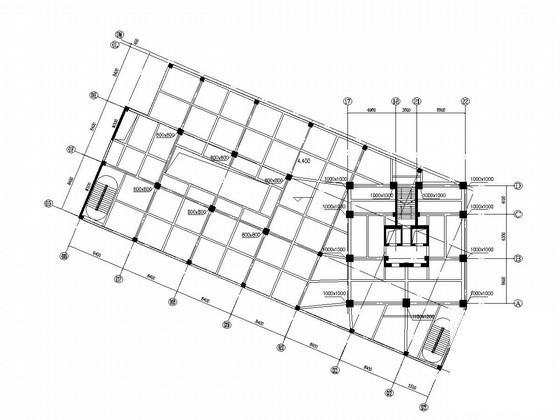

3#楼二层平面布置图

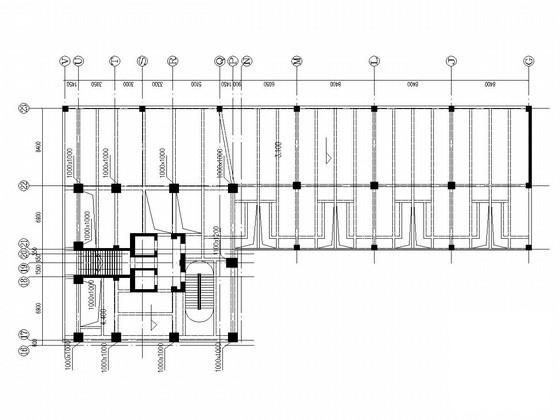

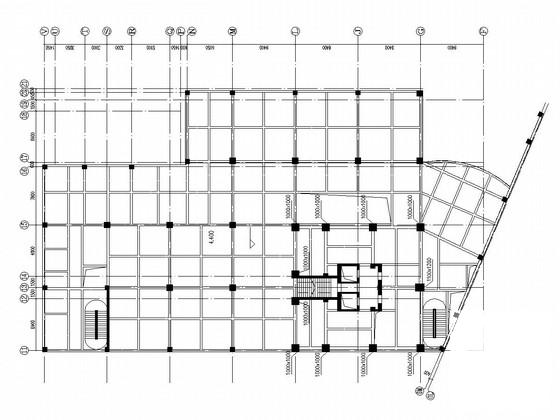

5#楼二层平面布置图

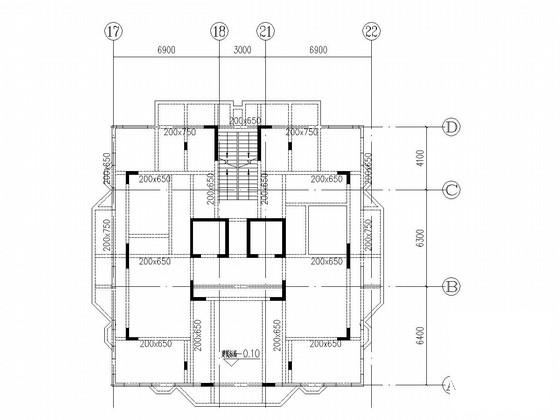

2#,3#,5#塔楼二十八层平面布置图

第 1 张图

第 2 张图

第 3 张图

第 4 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
