3层苏南富裕型独院式小康农居建筑施工CAD图纸

fengzhongzhi223

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 别墅类型：小康农居
• 建筑高度：多层建筑
• 外立面材料：涂料
• 建筑结构形式：砌体结构,混合结构
• 图纸设计深度：施工图
• 项目地址：江苏
• 图纸设计格式：CAD2000,DOC
• 参考图纸：9张
• 建筑面积：291平方米
• 用地面积：191平方米
• 建筑高度：9m
• 地上层数：3层
• 效果图：无

本小区拟建于苏南某村镇，总用地面积1.34公顷，小区总建筑面积5630平方米。基地东面为外部道路，西北面为风景优美的湖面。小区内由独院式住宅和双拼独院式住宅组成，本方案选用A户型，为富裕型独院式住宅。该资料充分考虑农村生活习惯，营造新世纪的乡村居住生活模式。紧紧围绕以“人为本的”的设计理念。布局注重朝向和景观的合理利用，做到动静分区，洁污分离，采光通风良好。

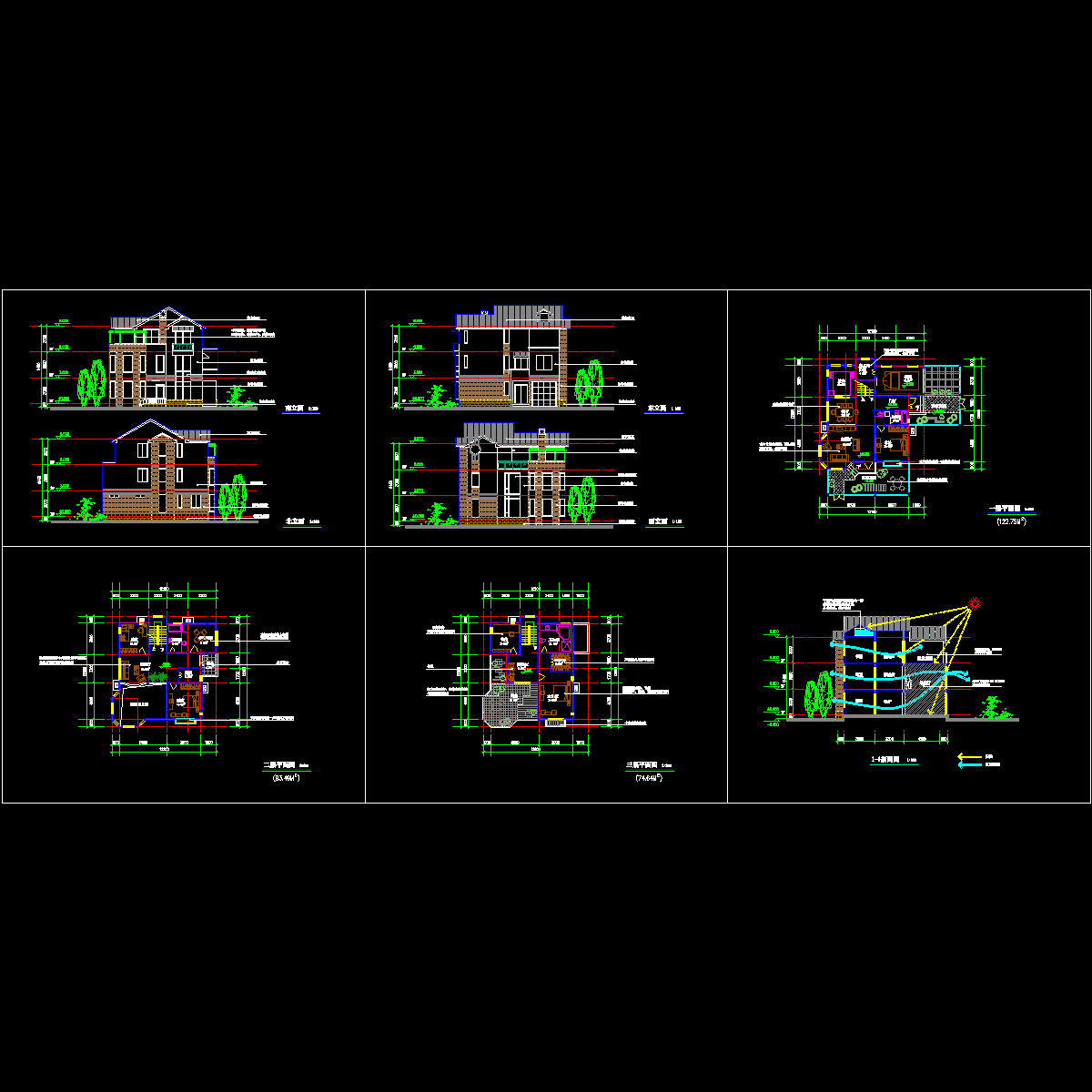

以下为部分图纸展示：

1苏南小康农居南立面图

2苏南小康农居北立面图

3苏南小康农居东立面图

4苏南小康农居西立面图

5苏南小康农居一层平面图

6苏南小康农居二层平面图

7苏南小康农居三层平面图

8苏南小康农居剖面图

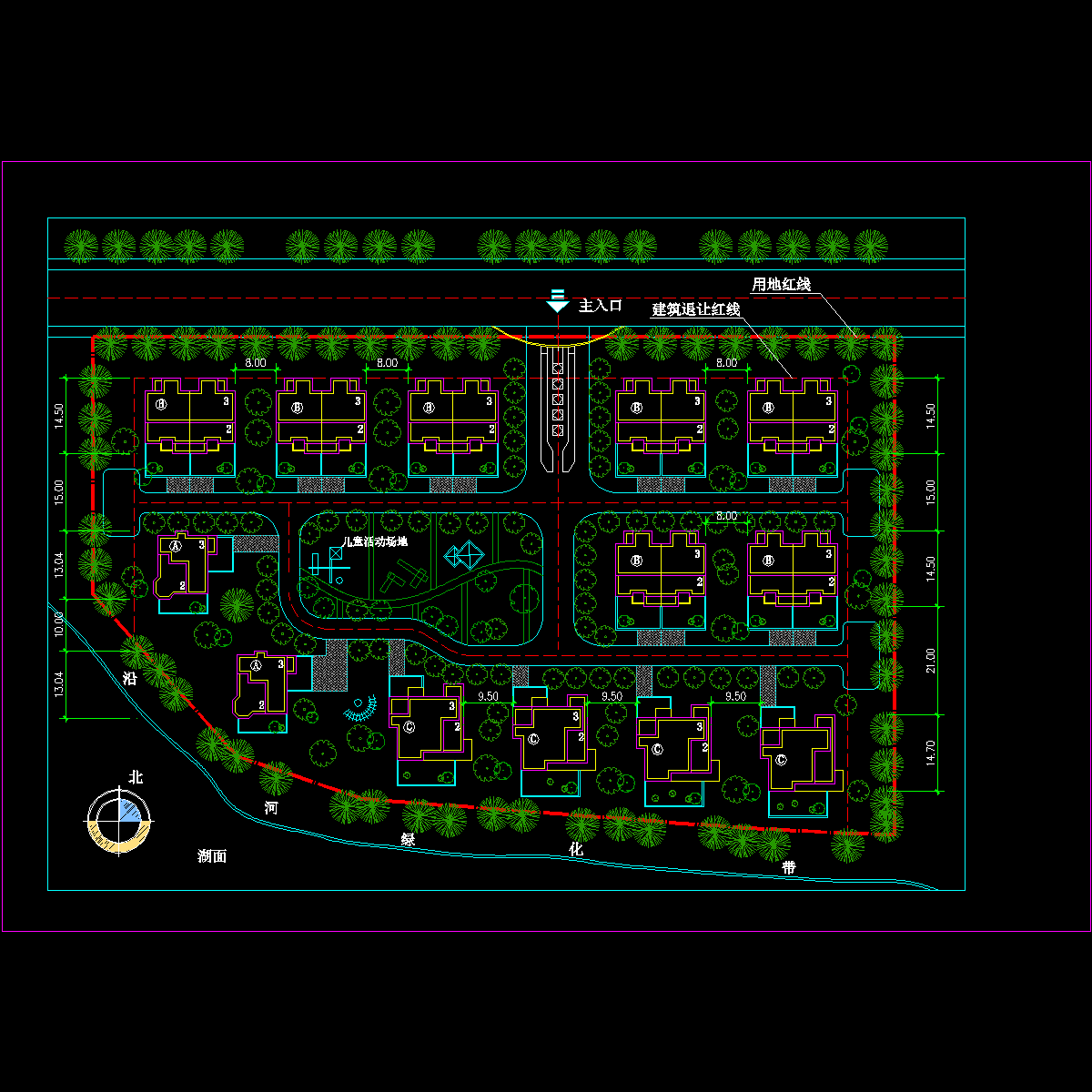

9苏南小康农居总平面图

zt.dwg

线图.dwg

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
