3层花园式别墅建筑施工CAD图纸(F型)

[复制链接]

0

主题

0

帖子

1807

积分

超级版主

Rank: 8Rank: 8

积分
1807
发表于 2021-3-17 20:43:40 | 显示全部楼层 |阅读模式

该帖子包含附件可供参考学习和下载,您可以 搜索 更多您想要的资源


  • 别墅类型:独栋别墅
  • 建筑高度:多层建筑
  • 建筑结构形式:钢筋混凝土结构
  • 钢筋混凝土结构:框架
  • 图纸设计深度:施工图
  • 项目地址:广东
  • 图纸设计风格:欧陆风格
  • 图纸设计流派:新古典
  • 图纸设计格式:天正建筑CAD 7.0,CAD2000
  • 建筑面积:483平方米
  • 建筑高度:9m
  • 地上层数:3层
  • 效果图:无

附件详情

工程名称:东江明珠xx
地点:东莞市xx镇单体建筑为 别墅
总共三层半建筑类别为 住宅
结构体系:钢筋混凝土框架结构
其中:地上建筑面积483平方米
建筑总高度:9米建筑
最大跨度:6.2米

平面

节点

侧立面图

总图

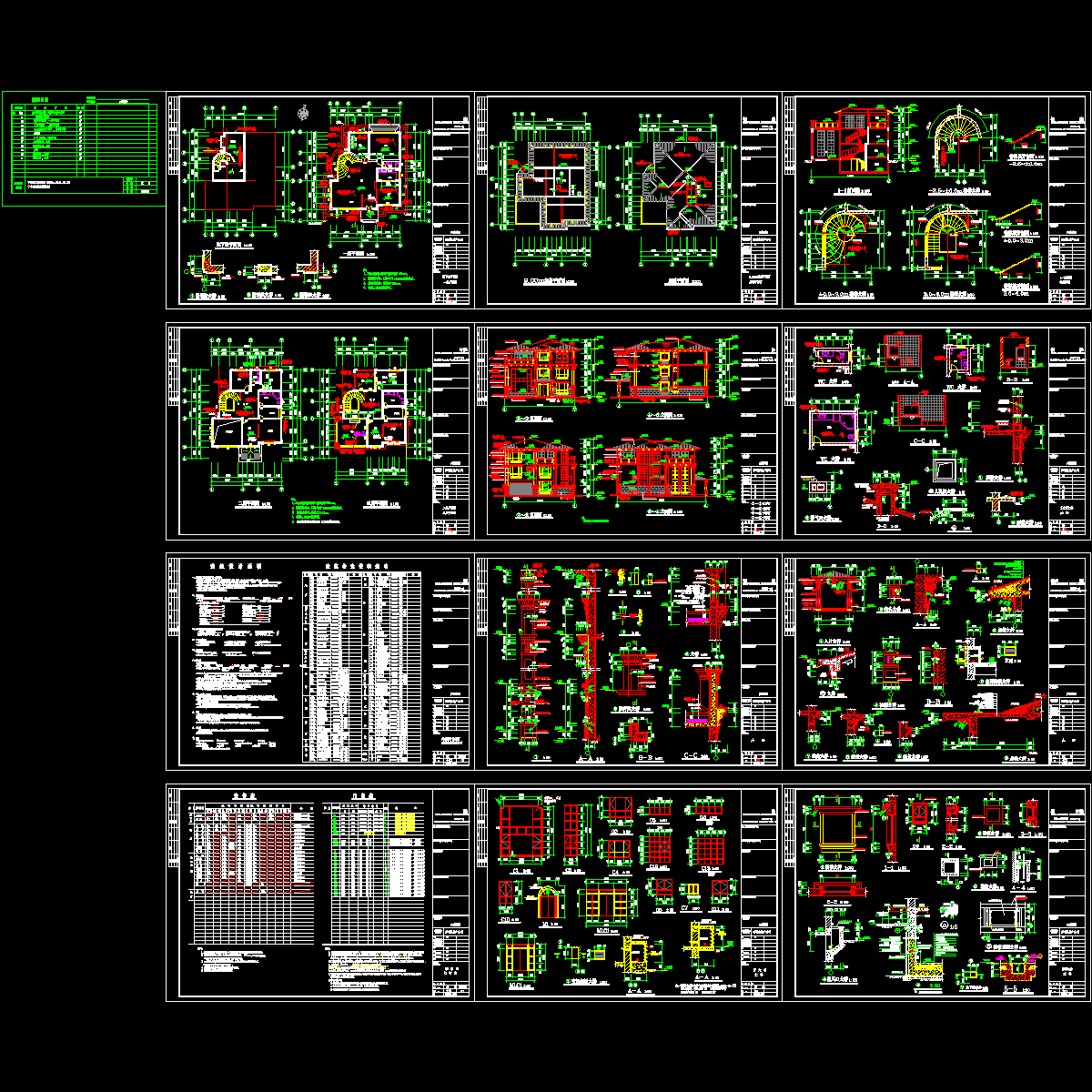

别墅花园施工 - 1
第 1 张图
以上是部分图纸截图,有些图框没有放大后再截图,可能截图里不清晰或者看不到内容,您可以在下载后查看具体内容

附件2099v11ed1cws010d2csssfcec.rar

1.15 MB

下载  售价: 100 积分    赚积分
