一份户外F型立柱LED显示屏结构CAD施工图纸

jxyy7788

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 建筑类别：其他
• 图纸设计深度：施工图
• 建筑设计结构形式：钢结构
• 参考图纸：6张

附件详情

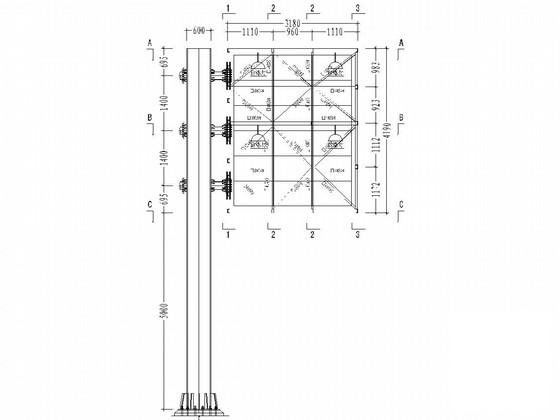

户外F型立柱LED显示屏项目，含显示屏示意图，前排支架立面图，后排支架立面图，侧面图等共计6张图。

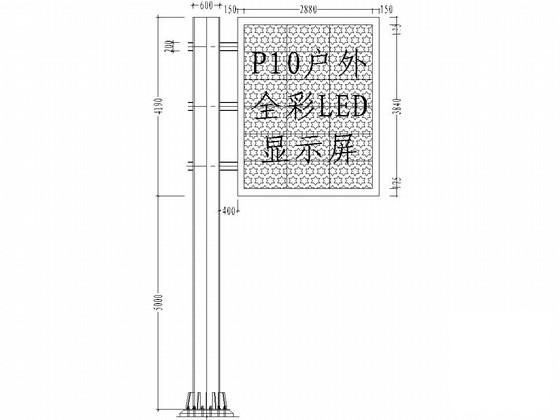

前排支架立面图

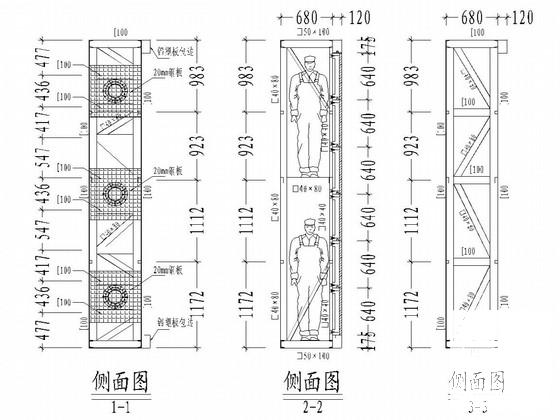

侧面图

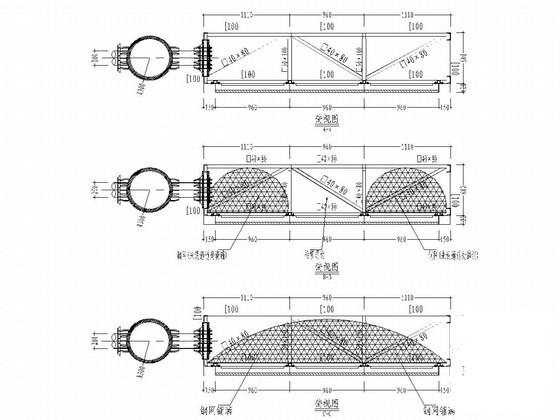

详图
