一份网架雨篷带显示屏结构CAD施工图纸(节点大样图)

tt8899

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 建筑类别：交通建筑
• 建筑高度类型：单层建筑
• 图纸设计深度：施工图
• 民用建筑设计使用年限：50年
• 建筑设计结构形式：钢结构
• 结构安全等级：二级
• 抗震设防烈度：6度抗震
• 风压：0.35kN/平方米
• 雪压：0.50kN/平方米
• 参考图纸：21张

附件详情

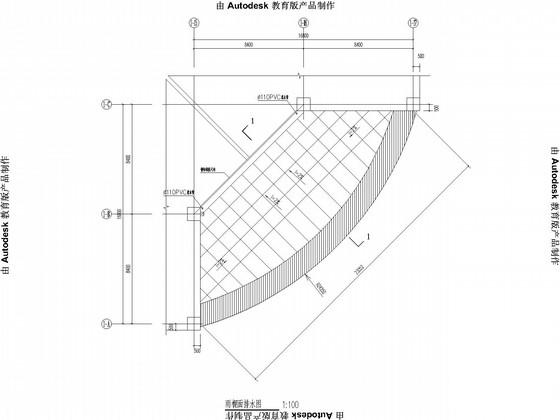

设计说明及施工要求、雨棚面排水图、立面图、剖面图、基础布置图、JC大样图、钢柱定位图、雨棚网架计算简图、雨棚网架安装图、雨棚网架配料单、节点大样图、雨棚螺栓球大样图、雨棚支座大样，支托大样图、显屏网架计算简图、显屏网架安装图、显屏网架配料单、显屏螺栓球大样图、显屏支座大样图、支托大样图共21张图纸。

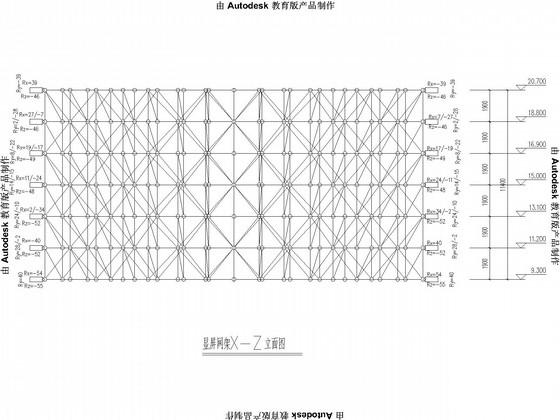

显屏网架立面图

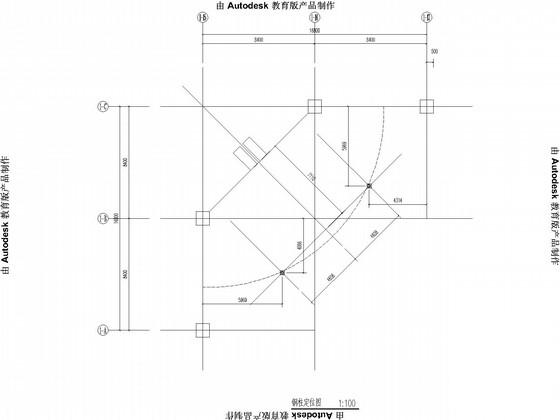

钢柱定位图

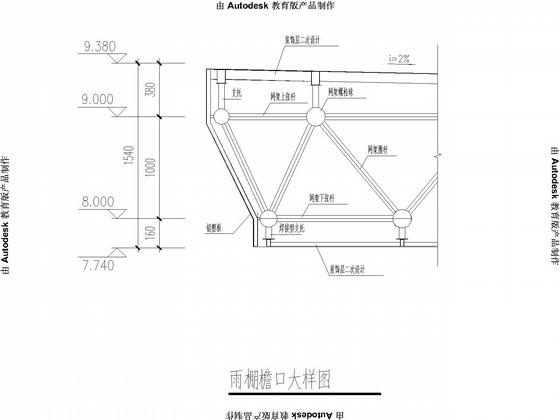

节点大样图

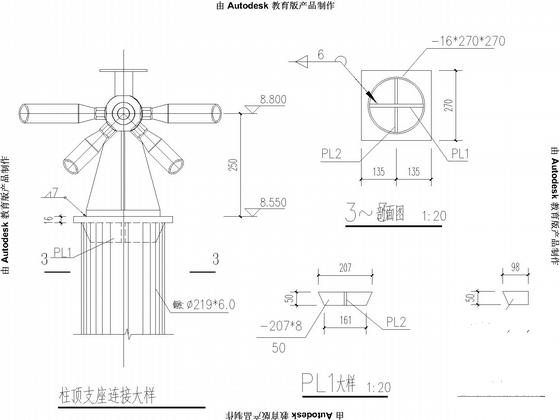

柱顶支座连接大样

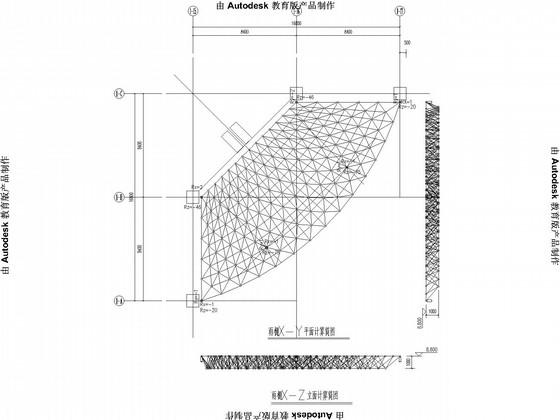

雨棚平面计算简图

第 1 张图

第 2 张图

第 3 张图

第 4 张图

第 5 张图

第 6 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
