[CAD]桥梁防撞栏通用图纸设计8张（F型及加强型）.dwg

rtjhjknn

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

荷载标准：公路I级 路基宽度：24.5m（分离式路2×12.25m） 　　混凝土护栏每隔5m～8m设0.5cm宽断缝,墩顶中心处设1cm宽断缝，断缝为自沥青顶面以上10cm开始至护栏顶部全断面断开；桥面伸缩缝处缝宽与梁端缝宽相同。纵向钢筋端部距离护栏断开面3cm,箍筋与护栏断开面净保护层厚度4cm。 　　N4钢筋须预埋在主梁内,N4筋与N2、N2a筋单面焊接,焊缝长度不小于10倍钢筋直径;N4钢筋必须勾住主梁梁底钢筋;N3、N5钢筋必须勾住N2、N2a钢筋。N2、N2a钢筋单面焊接，焊缝长度不小于10倍钢筋直径。 　　图中主梁钢筋仅为示意，桥面现浇层先于护栏施工，护栏底座下的现浇层钢筋按设计要求预埋铺设，做好施工界面的凿毛处理，护栏底座下的现浇层混凝土与护栏一起现浇，混凝土量已计入护栏中。 　　…… 　　该资料包含： 　　SA、SAm级F型混凝土护栏设计图(现浇梁) 　　SS级加强型混凝土护栏(现浇梁) 　　SAm级F型混凝土护栏设计图(现浇梁中央分隔带) 　　SS级加强型混凝土护栏(耳墙) 　　SA级F型混凝土护栏设计图(耳墙) 　　SAm级F型混凝土护栏设计图(预制梁中央分隔带) 　　SS级加强型混凝土护栏(预制梁) 　　SA、SAm级F型混凝土护栏设计图(预制梁) 　　……共计8张CAD，编制于2013年

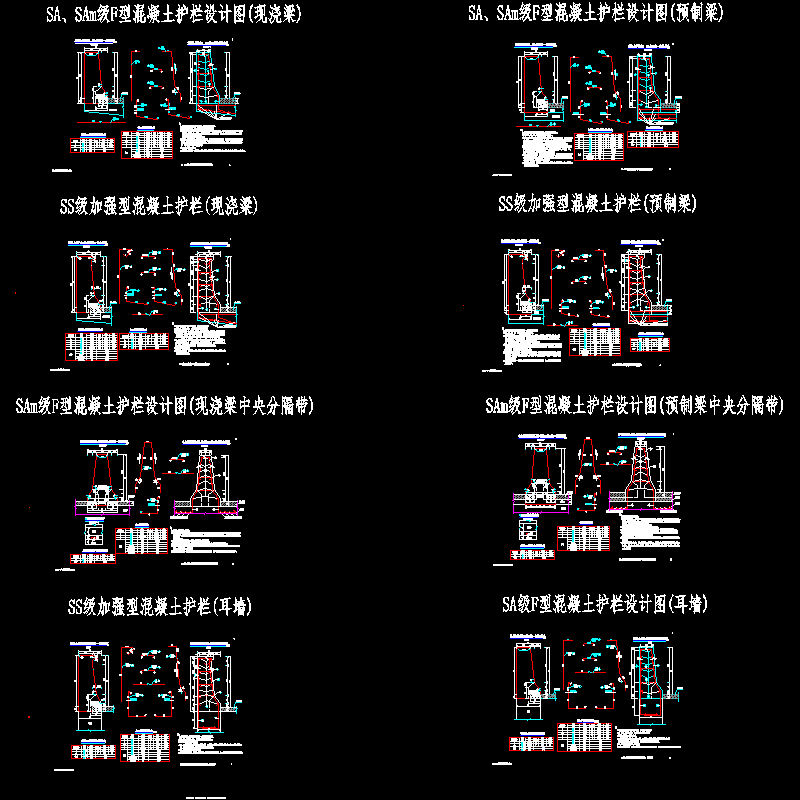

第 1 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
