4层小型别墅带地下室混凝土结构施工方案图纸CAD
-
建筑类别：住宅,别墅
-
建筑高度类型：多层建筑
-
建筑地上层数：4层
-
建筑地下层数：1层
-
图纸设计深度：施工图
-
民用建筑设计使用年限：50年
-
建筑设计结构形式：钢筋混凝土结构
-
钢筋混凝土结构：框架
-
基础形式 ：独立基础
-
结构安全等级：二级
-
地基基础设计等级：丙级
-
抗震设防烈度：6度抗震
-
地下室功能：其他
该资料为某小型别墅带地下室混凝土
结构施工图
。
地上4层，地下1层.
采用独立基础，屋面为平屋顶。
图纸说明详细，结构图纸完整，各个节点大样清晰。

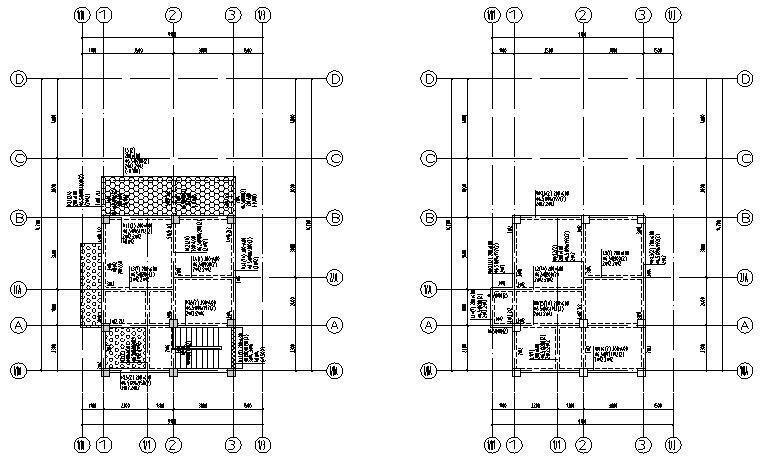

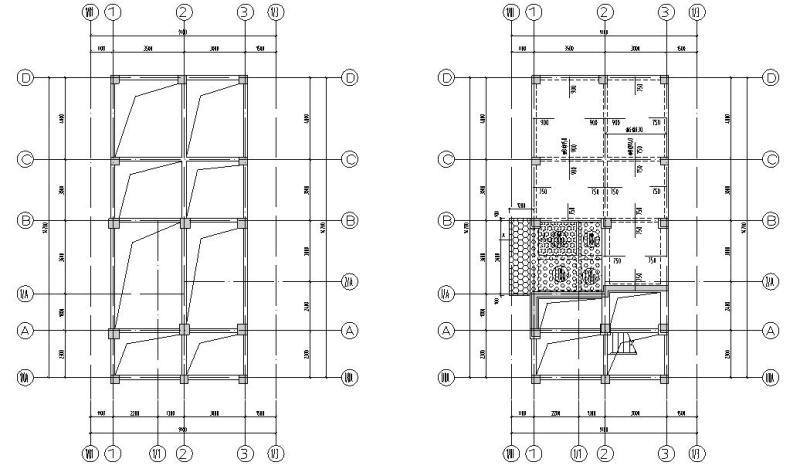

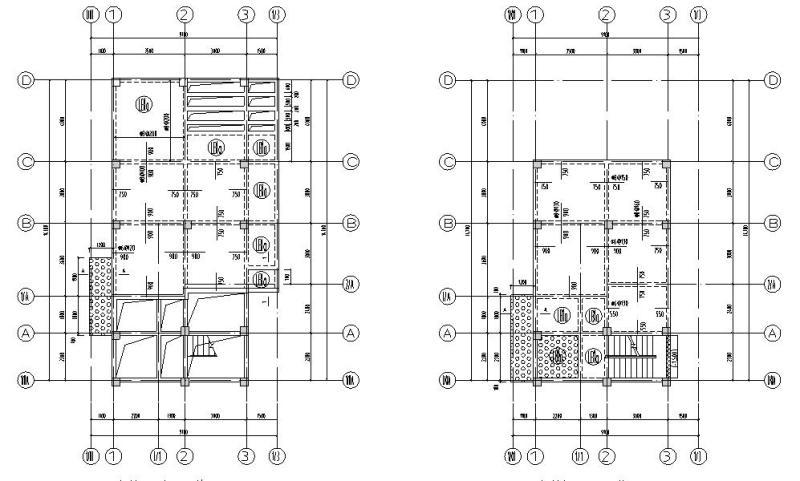

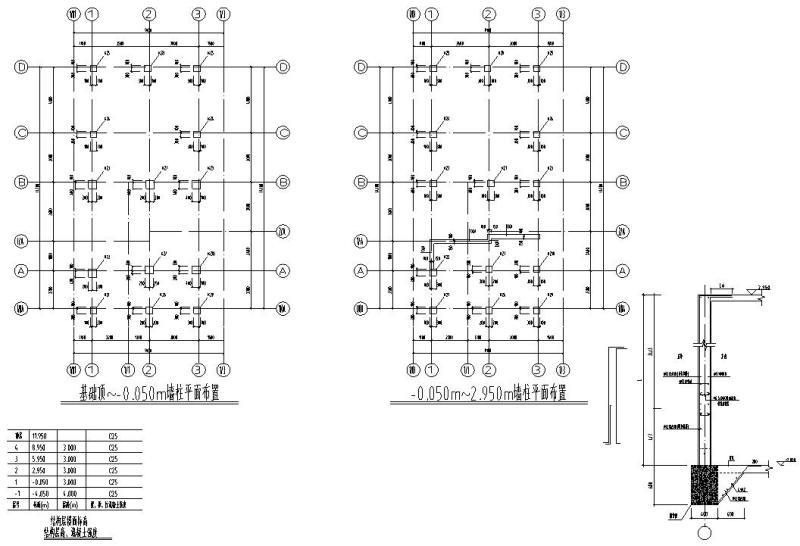

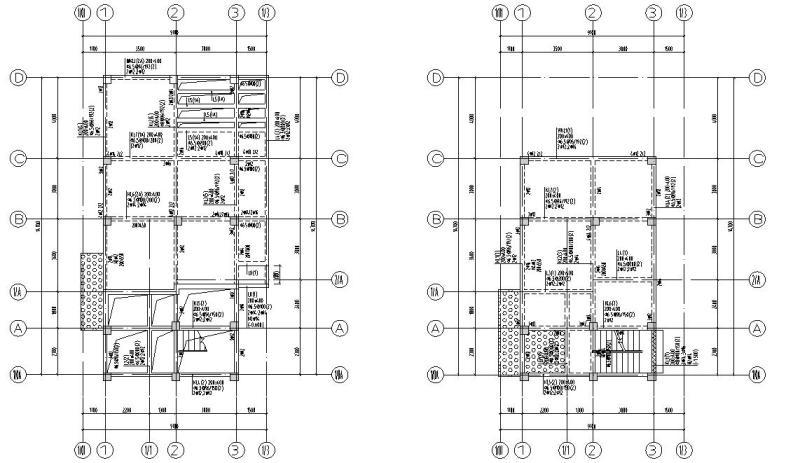

以下是附件的其中一部分截图，共6张，您也可以 搜索 更多您想要的资源
-
