840平方米4层异形柱框架结构别墅结构施工CAD大样图

  • 建筑类别:别墅
  • 建筑高度类型:多层建筑
  • 建筑地上层数:4层
  • 图纸设计深度:施工图
  • 民用建筑设计使用年限:50年
  • 建筑设计结构形式:钢筋混凝土结构
  • 钢筋混凝土结构:框架
  • 基础形式 :独立基础
  • 结构安全等级:二级
  • 地基基础设计等级:丙级
  • 抗震设防烈度:抗震不设防
  • 风压:0.30kN/平方米
  • 雪压:0.40kN/平方米
  • 参考图纸:43张
  • 设计年代:近代

附件详情

该项目是江西某别墅项目,地上四层,异形柱框架结构,建筑设计面积:840平方米,占地面积:236平方米,采用独立基础,基础设计等级为丙级,该项目抗震设防类别为非抗震。
结构专业该资料包含: 结构设计说明 ,基础 平面布置图 ,柱布置图,梁水平、垂直方向平法配筋图,楼梯大样图等共计26张图。

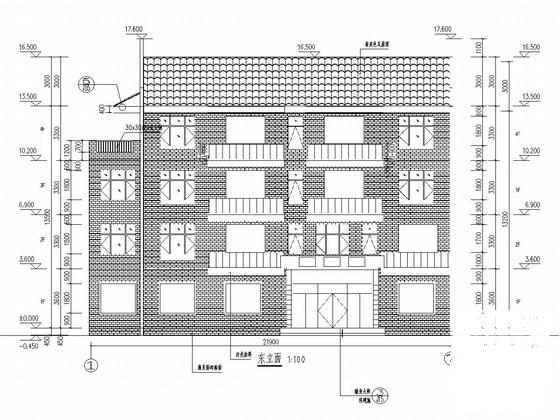

建筑专业该资料包含:建筑设计说明,总平面图,各层平面图,剖面图,楼梯图,大样图,门窗大样图等共计17张图。
总计43张图,分享投稿时间:近几年

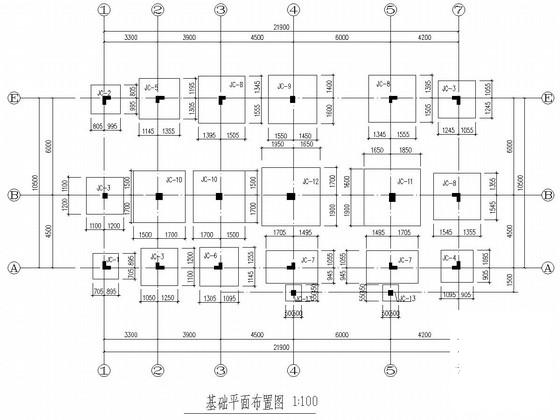

基础图

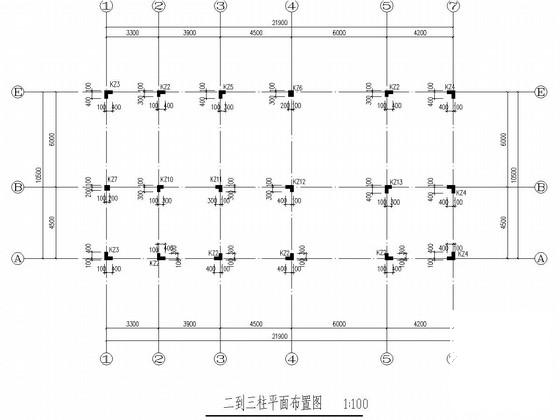

柱布置图

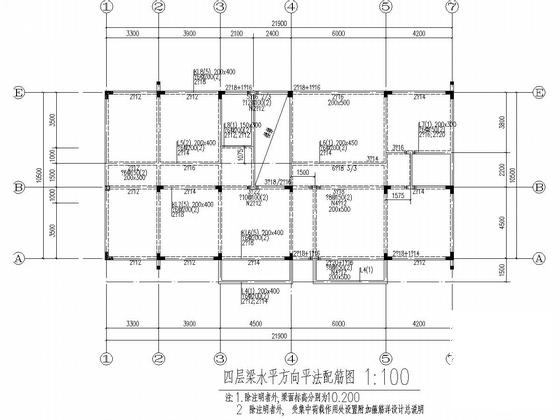

四层梁水平方向平法施工图

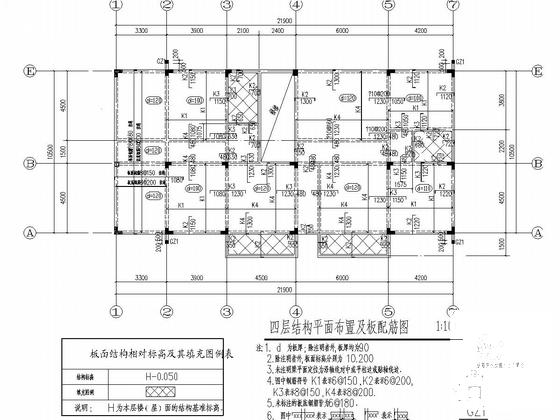

四层板配筋图

墙身大样图

马头墙结构详图

一层平面图

剖面图

四层梁垂直方向平法施工图

以下是附件的其中一部分截图,共7张,您也可以 搜索 更多您想要的资源
  • 异形柱框架结构别墅 - 1
    异形柱框架结构别墅 - 1
  • 异形柱框架结构别墅 - 2
    异形柱框架结构别墅 - 2
  • 异形柱框架结构别墅 - 3
    异形柱框架结构别墅 - 3
  • 异形柱框架结构别墅 - 4
    异形柱框架结构别墅 - 4
  • 异形柱框架结构别墅 - 5
    异形柱框架结构别墅 - 5
  • 异形柱框架结构别墅 - 6
    异形柱框架结构别墅 - 6
  • 异形柱框架结构别墅 - 7
    异形柱框架结构别墅 - 7
以上是部分截图,请下载附件后查看完整高清内容
