7层异形柱框架结构教师宿舍楼结构设计施工CAD图纸

  • 建筑类别:住宅
  • 建筑高度类型:多层建筑
  • 建筑地上层数:7层
  • 图纸设计深度:施工图
  • 民用建筑设计使用年限:50年
  • 建筑设计结构形式:钢筋混凝土结构
  • 钢筋混凝土结构:框架
  • 基础形式 :独立基础
  • 结构安全等级:二级
  • 地基基础设计等级:乙级
  • 抗震设防烈度:7度抗震
  • 风压:0.50kN/平方米
  • 参考图纸:13张
  • 设计年代:近代

附件详情

该项目是教师宿舍项目,地上7层,建筑设计结构形式为:异形柱框架结构,基础设计等级为乙级。该资料包含: 结构设计说明 ,基础图,地梁配筋图,梁板柱图,楼梯图等共计13张图。

梁配筋图

板配筋图

柱布置图

以下是附件的其中一部分截图,共4张,您也可以 搜索 更多您想要的资源

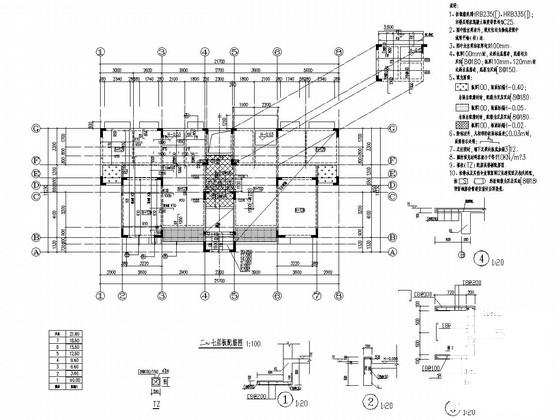

  • 异形柱框架结构设计 - 1
    异形柱框架结构设计 - 1

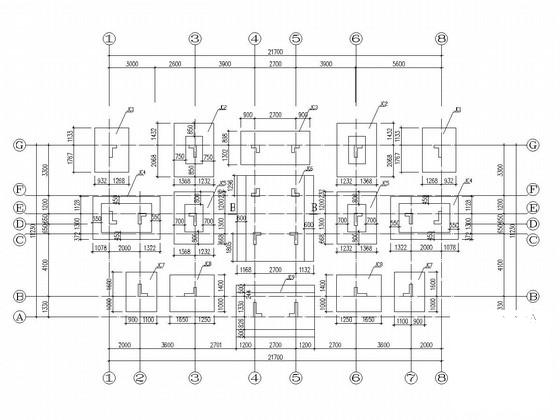

  • 异形柱框架结构设计 - 2
    异形柱框架结构设计 - 2

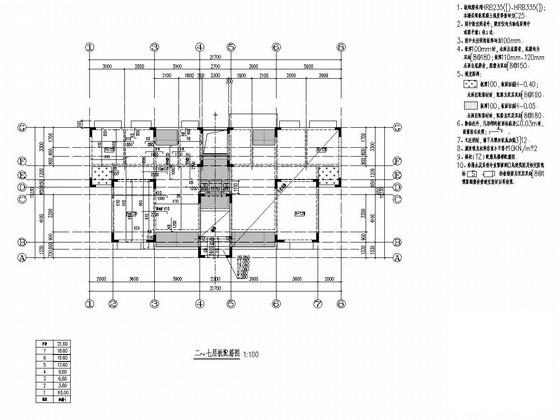

  • 异形柱框架结构设计 - 3
    异形柱框架结构设计 - 3

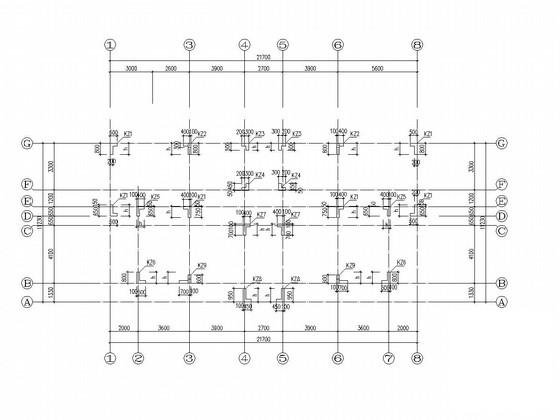

  • 异形柱框架结构设计 - 4
    异形柱框架结构设计 - 4
以上是部分截图,请下载附件后查看完整高清内容
