多层剪力墙结构教师公寓结构施工图纸cad平面布置图

该附件为 多层剪力墙结构教师公寓 结构施工图

项目概要：

该项目为贵阳市某示范性学校建设项目设计，建筑高度为19.800m。

使用功能为教师公寓，基础采用机械孔桩；地下水位标高低于结构底板标高，不需进行抗浮设计。

主要包括：

结构设计总说明、教师公寓基础平面布置图、基础顶~-0.050墙柱平面布置图、-0.050~5.550墙平面布置图、5.550~屋面板墙平面布置图、-7.850梁平法配筋图、-3.950梁平法配筋图、-3.950板平法配筋图、22.350梁平法配筋图、22.350板平法配筋图、屋面梁板平法配筋图、屋面梁板平法配筋图、墙身大样 等

CAD格式，30张图

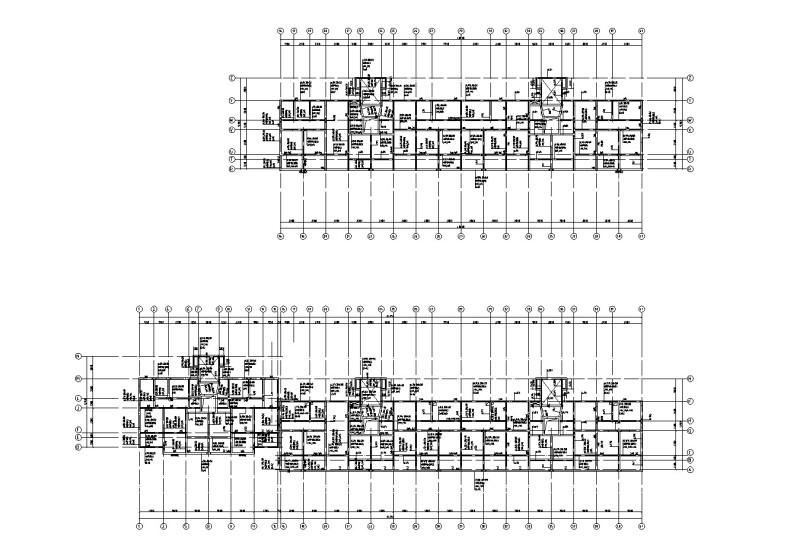

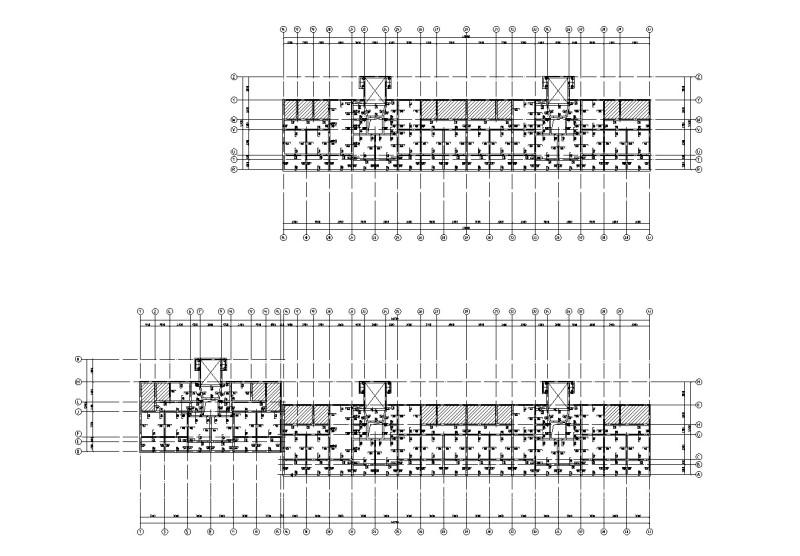

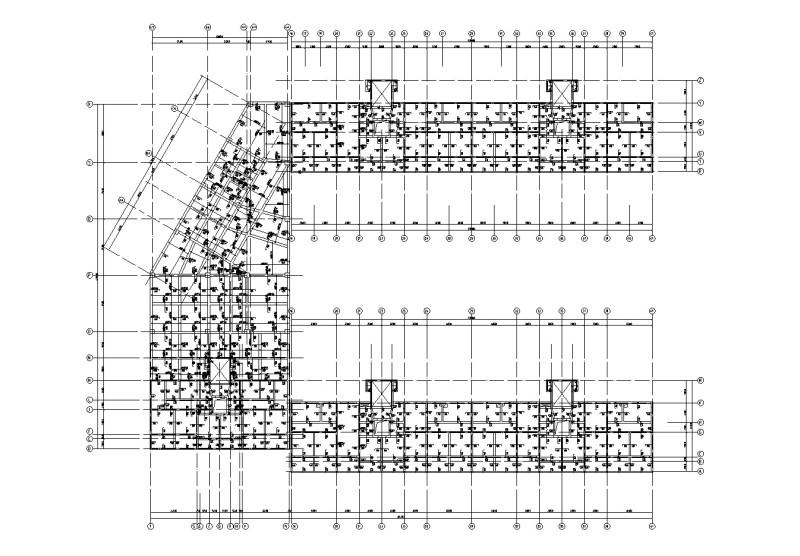

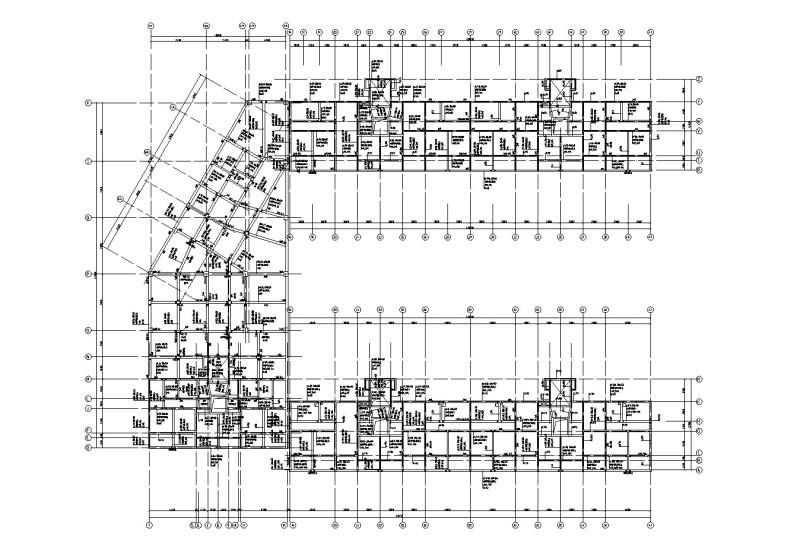

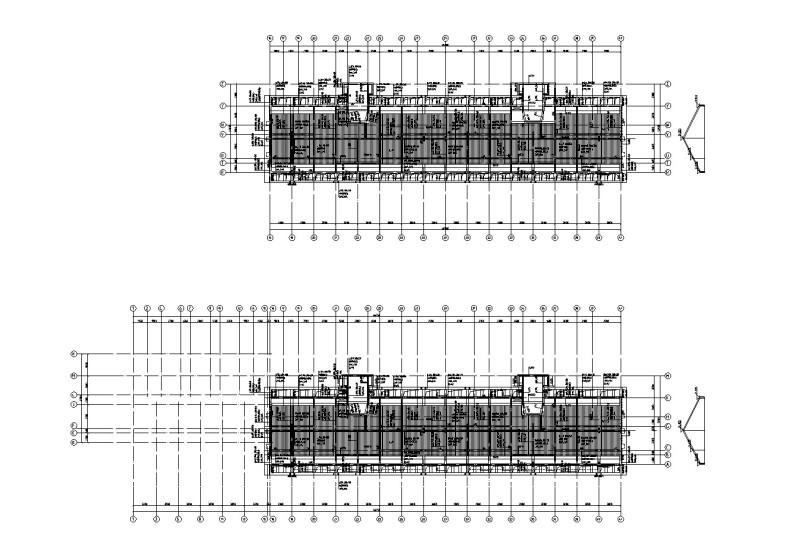

图纸部分预览截图：
