4层框架结构宿舍楼结构设计施工CAD大样图
- 建筑类别：住宅
- 建筑高度类型：多层建筑
- 建筑地上层数：4层
- 图纸设计深度：施工图
- 民用建筑设计使用年限：50年
- 建筑设计结构形式：钢筋混凝土结构
- 钢筋混凝土结构：框架
- 基础形式 ：桩基础
- 结构安全等级：二级
- 地基基础设计等级：丙级
- 抗震设防烈度：6度抗震
- 风压：0.60kN/平方米
- 雪压：0.20kN/平方米
- 参考图纸：22张
附件详情
该项目为山东某宿舍楼，主体采用框架结构，基础形式为桩基础，楼盖采用现浇钢筋混凝土结构，6度设防。
该资料包含：
结构设计说明

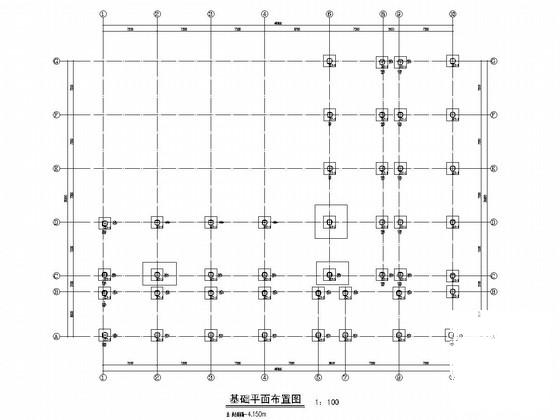

、基础
平面布置图
、柱配筋图、梁配筋图、板配筋图、
楼梯详图
、墙身大样图、挡土墙等共22张图纸。

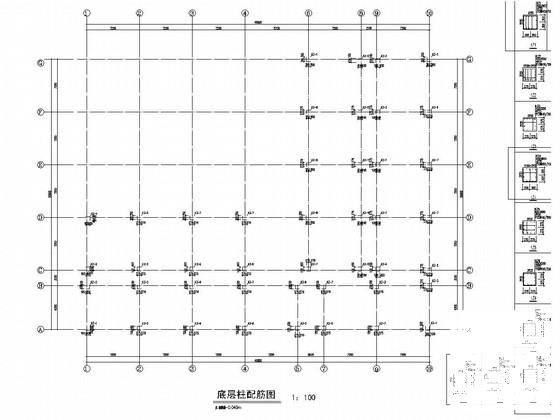

底层柱配筋图

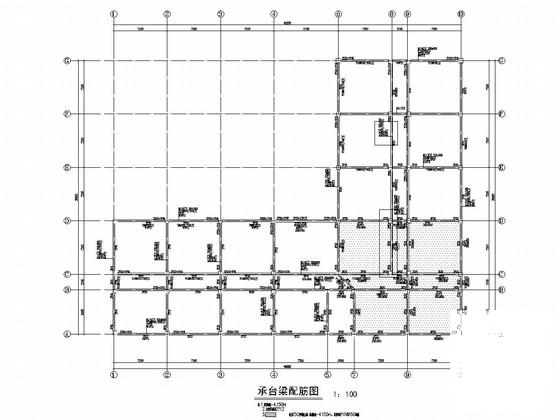

承台梁配筋图

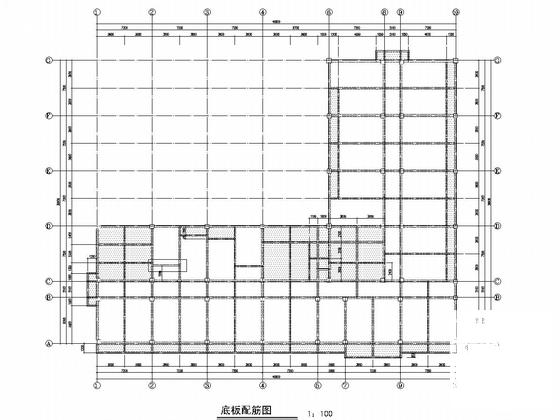

底板配筋图

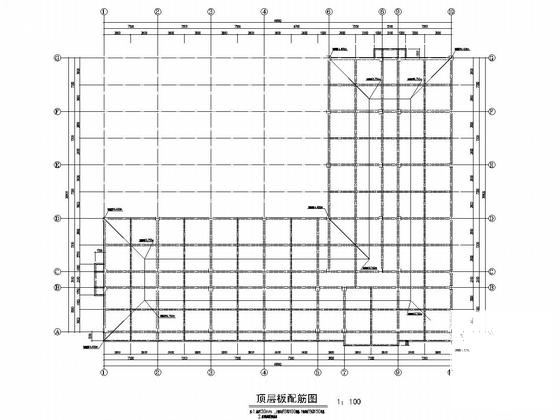

顶层板配筋图
7.160m处梁配筋图
以下是附件的其中一部分截图，共6张，您也可以 搜索 更多您想要的资源
-
框架结构宿舍楼 - 1 -
框架结构宿舍楼 - 2 -
框架结构宿舍楼 - 3 -
框架结构宿舍楼 - 4 -
框架结构宿舍楼 - 5 -
框架结构宿舍楼 - 6
以上是部分截图，请下载附件后查看完整高清内容
- 发布时间：2021-05-08
- 评论次数：0
- 浏览次数：0
- 文件大小：1.97 MB
- 收藏次数：0
-
文件名称：
附件-995888598959088750098.rar
框架结构宿舍楼下载
