4层框架结构公司宿舍楼结构设计施工CAD图纸

  • 建筑类别:住宅
  • 建筑高度类型:多层建筑
  • 建筑地上层数:4层
  • 图纸设计深度:施工图
  • 民用建筑设计使用年限:50年
  • 建筑设计结构形式:钢筋混凝土结构
  • 钢筋混凝土结构:框架
  • 基础形式 :桩基础
  • 结构安全等级:二级
  • 地基基础设计等级:丙级
  • 抗震设防烈度:7度抗震
  • 参考图纸:20张
  • 设计年代:近代

附件详情

该项目是江苏某公司宿舍楼项目,地上4层,框架结构,总建筑设计面积:3322.8平方米,高度:14.4m,采用静压预应力混凝土管桩,桩长>=11M,基础设计等级为丙级,抗震设防烈度为7度。
结构专业该资料包含: 结构设计说明 ,桩位标注图,地梁配筋平面图,柱配筋图,梁配筋图,板配筋图,楼梯配筋图等11张图。
建筑专业该资料包含:建筑设计说明,建筑装修材料表,节能专篇,平面图,立面图,剖面图,卫生间大样,楼梯大样,节点大样等9张图。

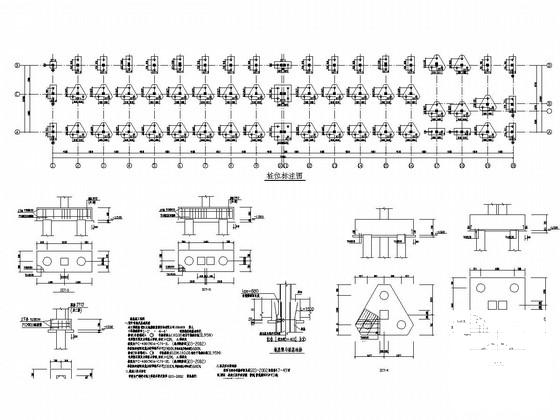

基础图

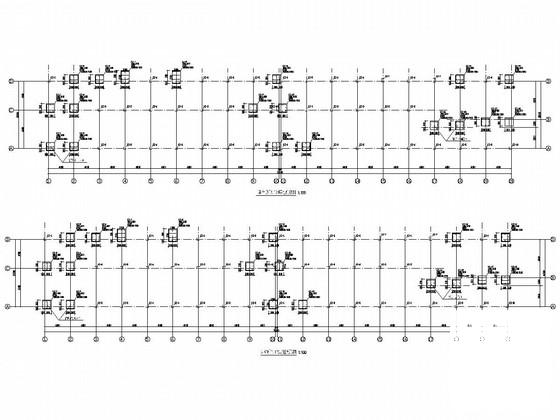

柱配筋图

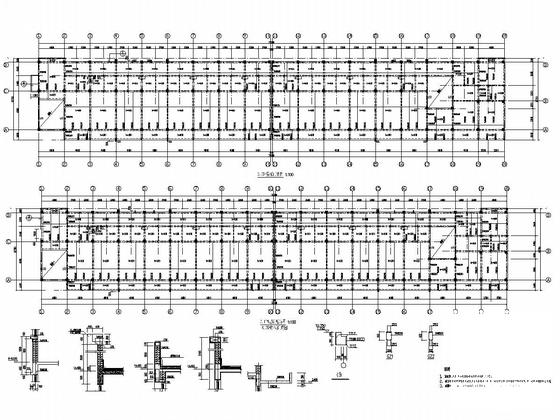

板配筋图

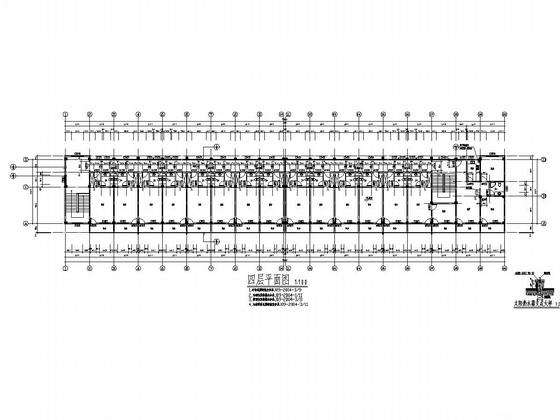

四层平面图

梁配筋图

以下是附件的其中一部分截图,共6张,您也可以 搜索 更多您想要的资源

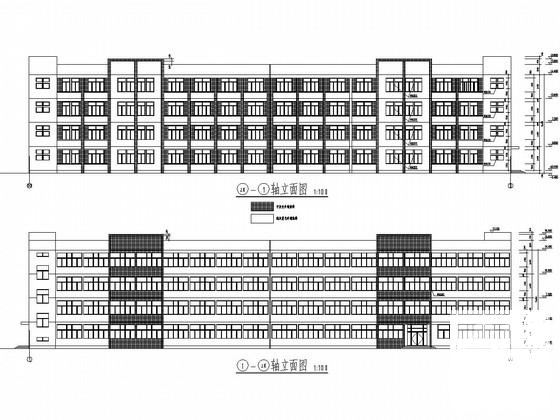

  • 施工图纸设计公司 - 1
    施工图纸设计公司 - 1
  • 施工图纸设计公司 - 2
    施工图纸设计公司 - 2
  • 施工图纸设计公司 - 3
    施工图纸设计公司 - 3
  • 施工图纸设计公司 - 4
    施工图纸设计公司 - 4
  • 施工图纸设计公司 - 5
    施工图纸设计公司 - 5
  • 施工图纸设计公司 - 6
    施工图纸设计公司 - 6
以上是部分截图,请下载附件后查看完整高清内容
