一份6层公司宿舍楼水暖CAD施工图纸

tt8899

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 附件设计说明：有
• 建筑类别：住宅
• 建筑高度类型：多层建筑
• 建筑设计结构形式：钢筋混凝土结构
• 建筑设计面积：6126平方米
• 建筑地上层数：6层
• 图纸设计深度：施工图
• 参考图纸：21张
• 设计年代：近代
• 生活供水设计：生活给水系统
• 排水设计：污水系统,废水系统,雨水系统
• 消防设计：室外消火栓系统,室内消火栓系统
• 供水方式：市政供水
• 供水分区：无
• 排水体制：污废合流,雨污分流
• 排水技术：重力排水
• 火灾危险等级：轻危险级
• 消火栓用水量室外(L/S)：25
• 消火栓用水量室内(L/S)：15
• 大样节点：卫生间
• 项目所在地：山东

附件详情

• 资料目录
• 水暖设计施工说明
• 负一层给排水平面图
• 一层给排水平面图
• 二至五层给排水平面图
• 六层给排水平面图
• 屋顶给排水平面图
• 给排水系统原理图
• 负一层采暖及消防平面图
• 采暖系统原理图

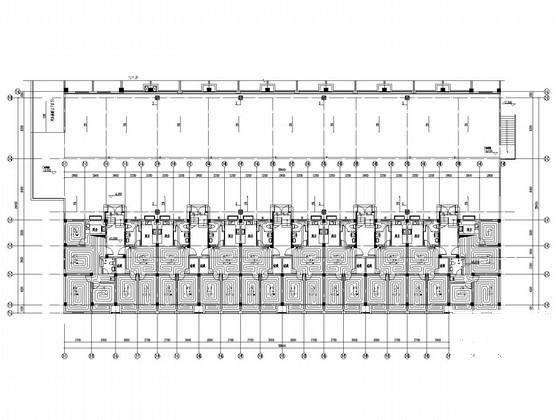

• 一层采暖平面图
• 二至五层采暖平面图
• 六层采暖平面图
• 给排水系统原理图
• 卫生间大样图

附件详情

该项目位于山东，该项目为一公司宿舍楼1段.建筑面积6126平方米.地上6层，建筑高度22.80米。钢筋混凝土框架结构。设计合理使用年限为50年，抗震设防烈度为7度；建筑耐火等级为二级,地下室耐火等级为二级。
该资料范围包括建筑的给水排水、采暖、消火栓、防排烟及通风。
，共计21张图纸；

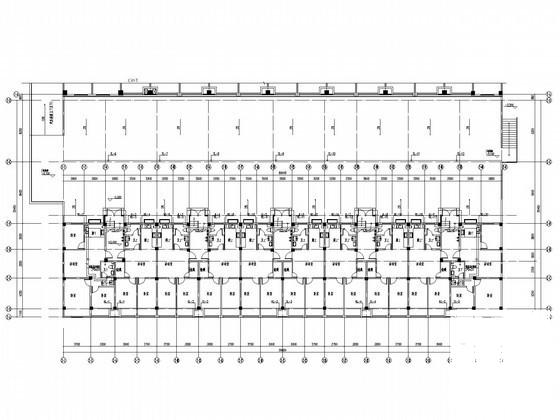

一层给排水平面图

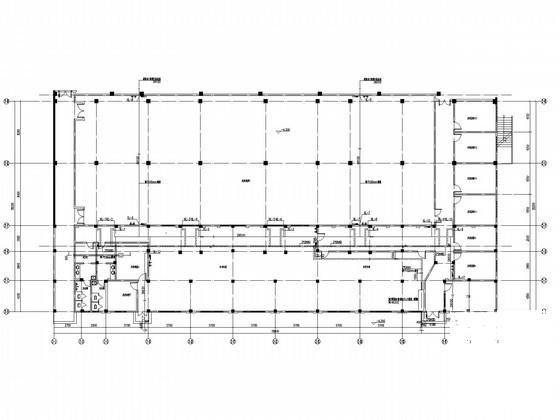

负一层采暖及消防平面图

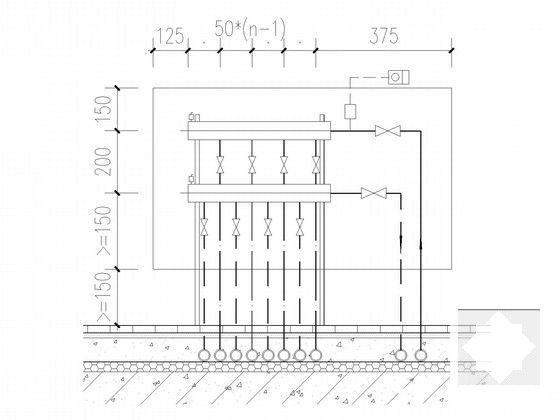

集分水器安装示意图

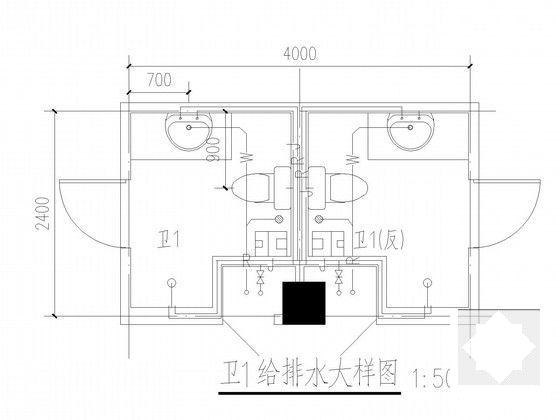

卫生间排水大样图

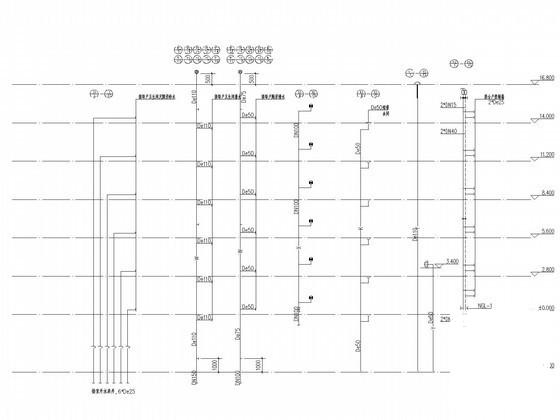

水暖系统原理图

第 1 张图

第 2 张图

第 3 张图

第 4 张图

第 5 张图

第 6 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
