一份4层连锁酒店装饰电气CAD施工图纸（弱电水暖）

tt8899

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 建筑类别：宾馆,酒店
• 建筑高度类型：高层建筑
• 建筑设计结构形式：钢筋混凝土结构
• 建筑设计面积：4000平方米
• 建筑地上层数：4层
• 图纸设计深度：施工图
• 设计年代：近代
• 节点大样：其它
• 负荷等级：三级
• 防雷等级：第三类
• 火灾保护分级：一级
• 接地方式：TN-S
• 项目所在地：北京
• 强电设计： 供配电系统 ,低压配电,电气照明,其它
• 弱电设计：视频监控系统,综合布线系统,通信系统,有线电视和卫星接收系统,信息网络系统,其它

附件详情

• 1、电气设计说明
• 2、低压干线、总配图
• 3、电气系统图
• 4、综合布线系统图
• 5、有线电视系统图
• 6、监控系统图
• 7、标准间照明大样图
• 8、标准间插座大样图
• 9、大床房插座大样图
• 10、大床房照明大样图
• 11、 照明平面图
• 12、 弱电平面图

附件详情

该附件是[北京]连锁酒店全套装饰电气施工图纸（含弱电水暖），总共55张。
该项目位于北京，装修面积为4000平米，地上4层，建筑高度14米。设计范围：一层大堂、一至四层客房，共计112套。
设计内容：配电设计、插座设计、照明设计、综合布线设计、有线电视系统、监控系统、给排水与暖通设计。

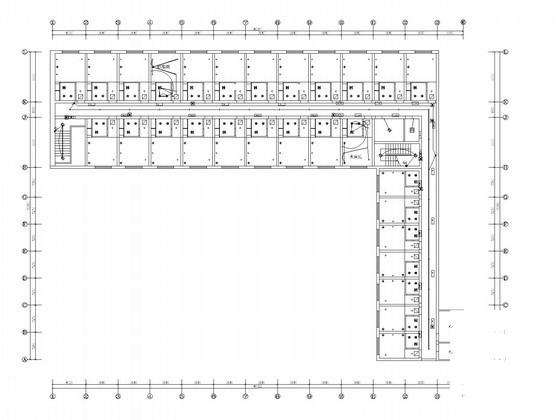

照明平面图

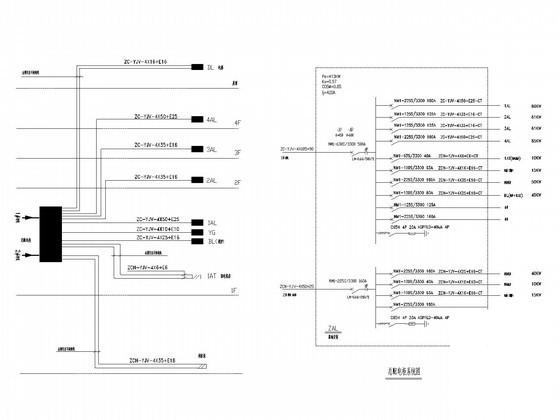

低压干线、总配图

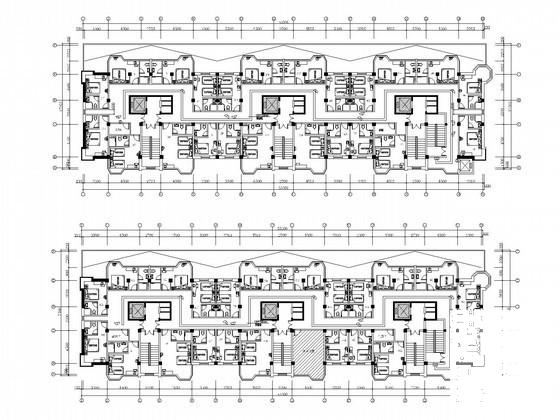

客房大样图

第 1 张图

第 2 张图

第 3 张图

第 4 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
