6层框架结构职院宿舍楼结构设计施工CAD图纸
- 建筑类别：住宅
- 建筑高度类型：多层建筑
- 建筑地上层数：6层
- 图纸设计深度：施工图
- 民用建筑设计使用年限：50年
- 建筑设计结构形式：钢筋混凝土结构
- 钢筋混凝土结构：框架
- 基础形式 ：桩基础
- 结构安全等级：二级
- 地基基础设计等级：丙级
- 抗震设防烈度：7度抗震
- 风压：0.35kN/平方米
- 雪压：0.45kN/平方米
- 参考图纸：16张
- 设计年代：近代
附件详情
该项目结构职院9#栋(学生宿舍楼)地上六层，无地下室,建筑高度为22.400m.混凝土框架结构,框架抗震等级为三级。7度设防，预应力管桩基础，基础设计等级为丙级。
该资料包含：结构设计总说明，桩基

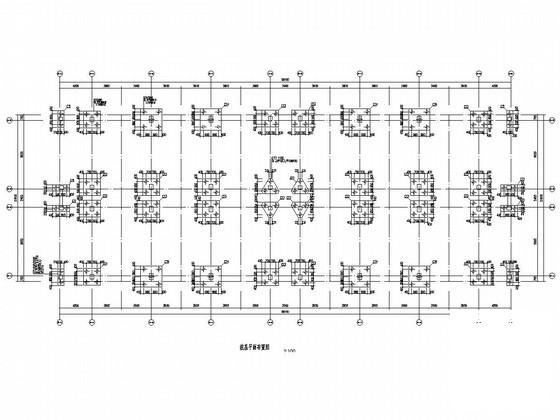

平面布置图
，预应力管桩施工说明，梁板柱图，楼梯图等共计16张图。
分享投稿时间：近几年8月。

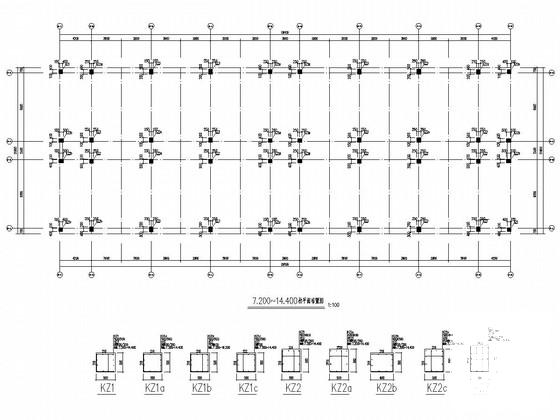

柱布置图
板配筋图
楼梯详图

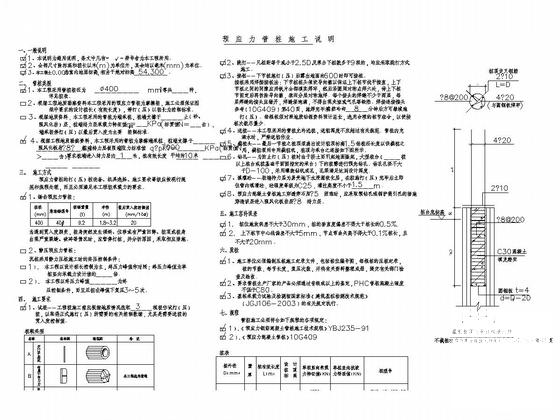

预应力管桩说明
梁配筋图
以下是附件的其中一部分截图，共6张，您也可以 搜索 更多您想要的资源
-
宿舍楼结构设计 - 1 -
宿舍楼结构设计 - 2 -
宿舍楼结构设计 - 3 -
宿舍楼结构设计 - 4 -
宿舍楼结构设计 - 5 -
宿舍楼结构设计 - 6
以上是部分截图，请下载附件后查看完整高清内容
