12层框架结构宿舍楼结构设计CAD施工图纸
- 建筑类别：住宅
- 建筑高度类型：高层建筑
- 建筑地上层数：12层
- 图纸设计深度：施工图
- 民用建筑设计使用年限：50年
- 建筑设计结构形式：钢筋混凝土结构
- 钢筋混凝土结构：框架
- 基础形式 ：桩基础
- 结构安全等级：二级
- 地基基础设计等级：丙级
- 抗震设防烈度：6度抗震
- 风压：0.55kN/平方米
- 参考图纸：42张
- 设计年代：近代
附件详情
该资料包含：
结构设计总说明、冲孔桩大样及桩表、桩基础平面图、柱定位图、基础梁钢筋图、柱配筋表、梁钢筋图、板配筋图、屋面层梁钢筋图、屋面构架层梁钢筋图、屋面层板配筋图、楼梯间屋面板配筋图、电梯机房屋面板配筋图、楼梯表、电梯坑、
节点详图
共3套42张图纸。
以下是附件的其中一部分截图，共4张，您也可以 搜索 更多您想要的资源
-

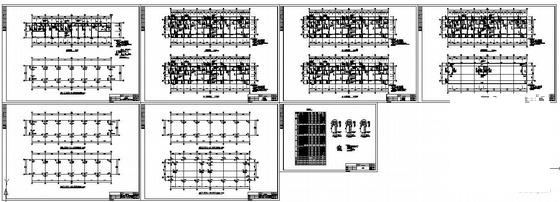

框架结构设计施工图 - 1 -

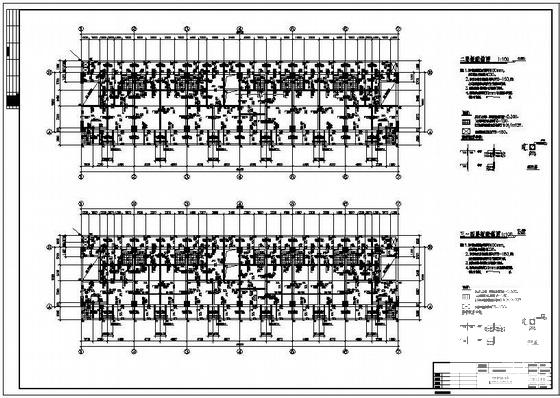

框架结构设计施工图 - 2 -

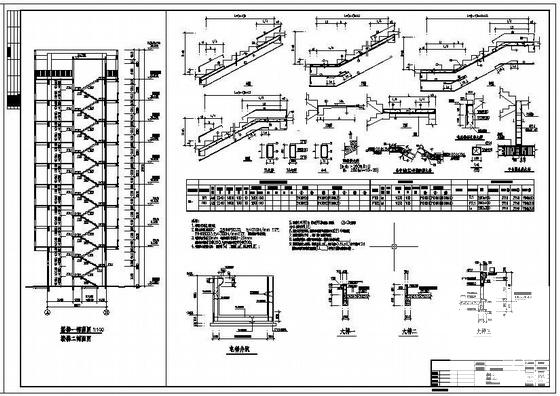

框架结构设计施工图 - 3 -

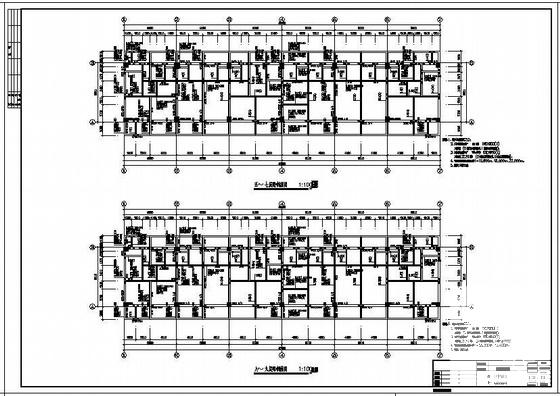

框架结构设计施工图 - 4
以上是部分截图，请下载附件后查看完整高清内容
- 发布时间：2021-05-04
- 评论次数：0
- 浏览次数：0
- 文件大小：3.58 MB
- 收藏次数：0
-
文件名称：
附件-995877956558599599757.rar
