文化园框架结构餐厅结构设计施工CAD大样图

  • 建筑类别:餐饮
  • 建筑高度类型:多层建筑
  • 图纸设计深度:施工图
  • 民用建筑设计使用年限:50年
  • 建筑设计结构形式:钢筋混凝土结构
  • 钢筋混凝土结构:框架
  • 基础形式 :独立基础
  • 结构安全等级:二级
  • 抗震设防烈度:6度抗震
  • 风压:0.55kN/平方米
  • 参考图纸:12张

附件详情

结构总说明、基础 平面布置图 、柱定位及配筋图、梁配筋图、屋面梁配筋图、剖面图、楼梯大样图、屋面板配筋图共12张图纸。

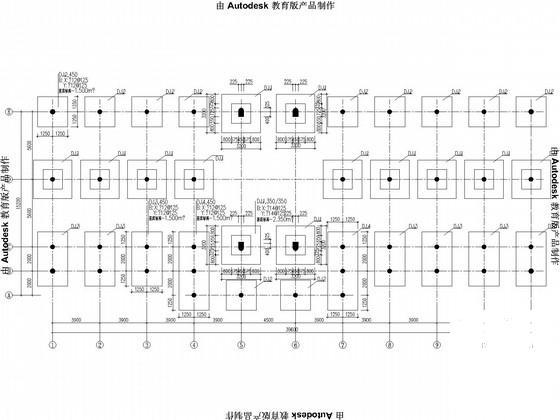

基础平面布置图

梁配筋图

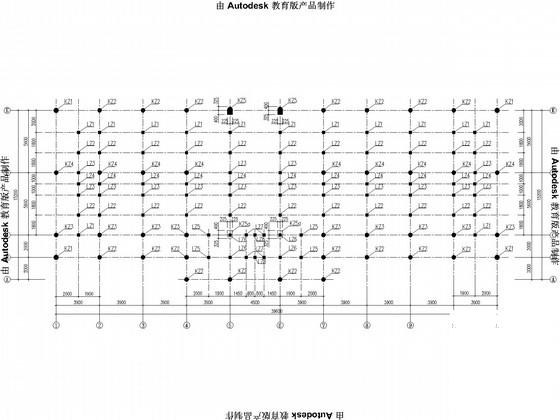

柱定位图

以下是附件的其中一部分截图,共4张,您也可以 搜索 更多您想要的资源

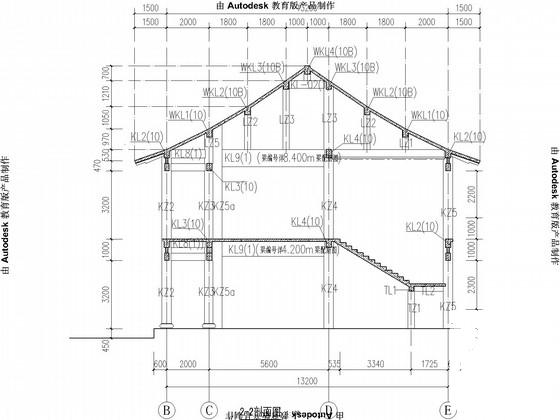

  • 框架结构餐厅 - 1
    框架结构餐厅 - 1
  • 框架结构餐厅 - 2
    框架结构餐厅 - 2
  • 框架结构餐厅 - 3
    框架结构餐厅 - 3
  • 框架结构餐厅 - 4
    框架结构餐厅 - 4
以上是部分截图,请下载附件后查看完整高清内容
