3层框架结构钟楼结构设计施工CAD大样图

附件详情

该项目是某住宅区钟楼项目，总建筑设计面积：32.64平方米，占地面积11.10平方米，地上3层，框架结构，一层高6米，二层8.8米，三层3.15米，基础形式采用筏板基础，基础设计等级为丙级，抗震设防烈度为7度。

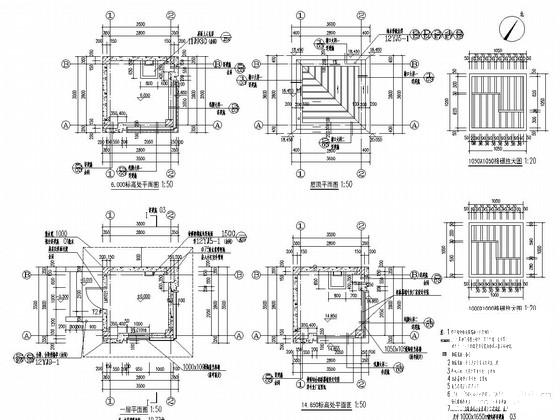

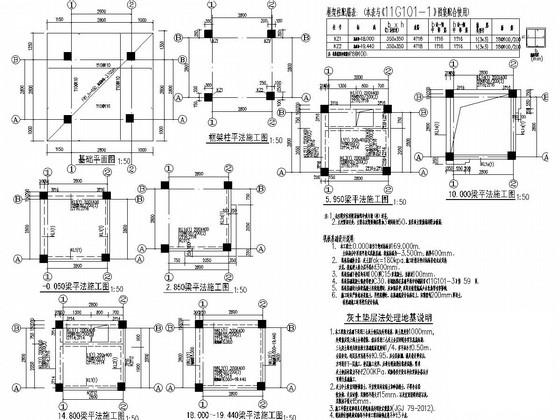

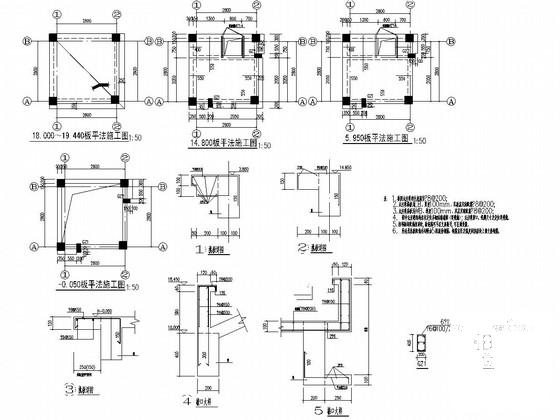

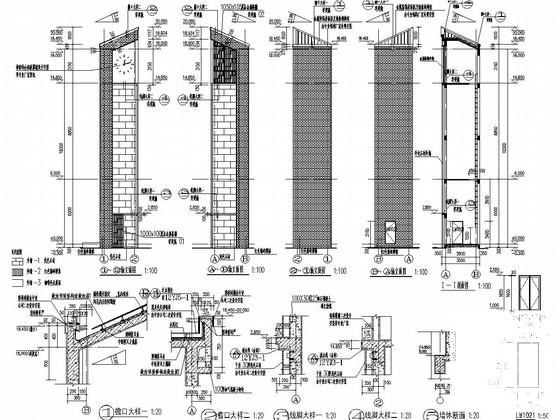

该资料包含： 结构设计说明 ，基础图，各层梁板柱图，大样图，建筑设计说明，立面图，平面图，剖面图等共计6张图。
分享投稿时间：近几年11月。
