4层医疗科技公司厂区钢框架结构设计CAD施工大样图，共30张施工大样图

• 建筑类别：医疗

• 建筑高度类型：多层建筑

• 建筑地上层数：4层

• 图纸设计深度：施工图

• 民用建筑设计使用年限：50年

• 建筑设计结构形式：钢结构

• 钢结构：轻钢结构

• 基础形式 ：独立基础

• 结构安全等级：二级

• 地基基础设计等级：丙级

• 抗震设防烈度：7度抗震

• 参考图纸：30张

• 设计年代：近代

该项目是医疗科技（烟台）有限公司厂区项目，地上4层，钢框架结构，7度设防。

该资料包含：钢结构设计总说明，基础布置图，基础详图，柱脚螺栓布置图，柱脚详图，梁布置图，屋面二、三布置图，板配筋图，屋面檩条布置图，墙梁布置图，雨篷结构图，楼梯 节点详图 ，共计30张图。

分享投稿时间：近几年

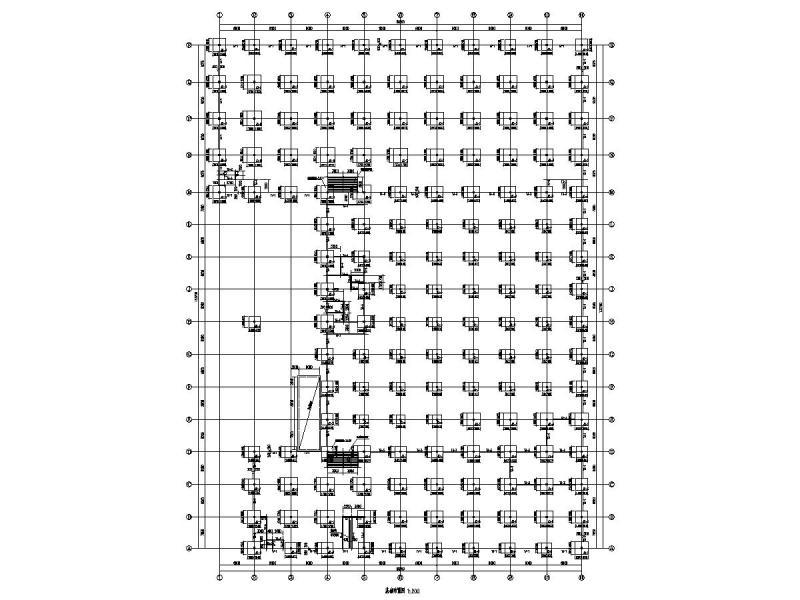

基础布置图

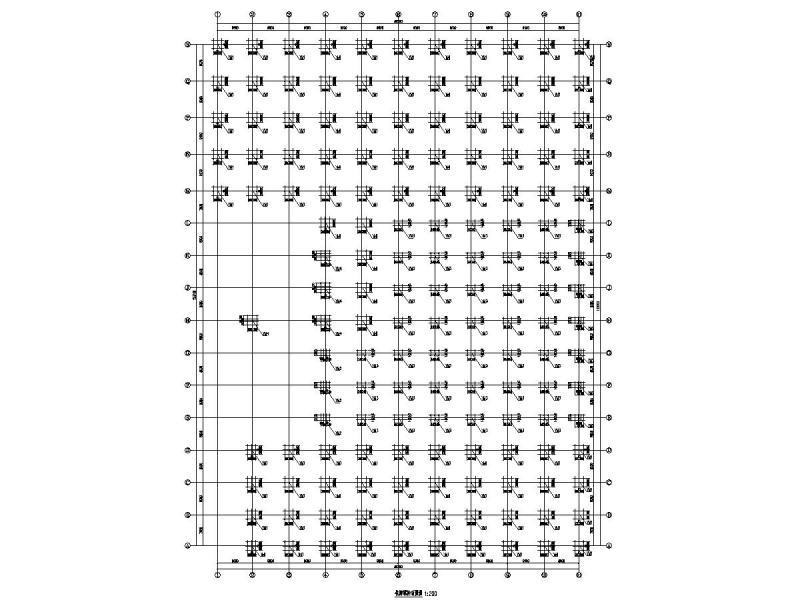

柱脚螺栓布置图

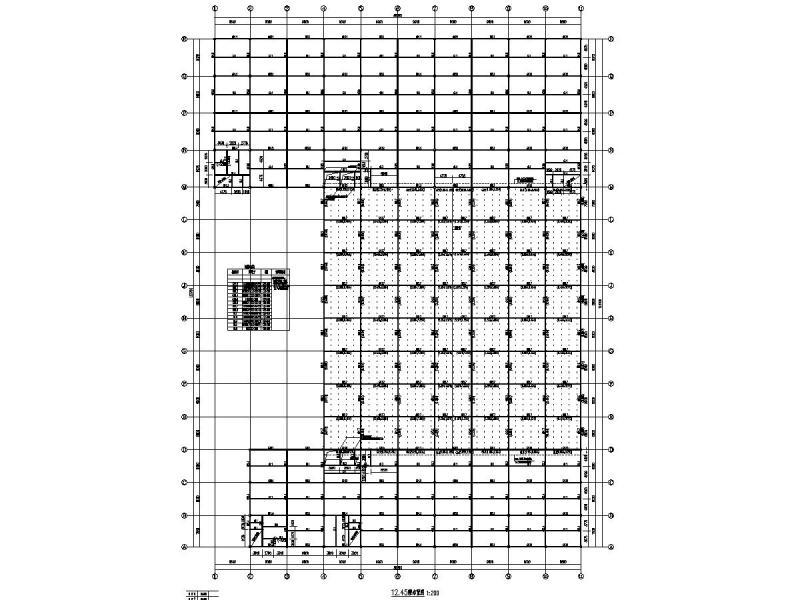

12.450梁布置图

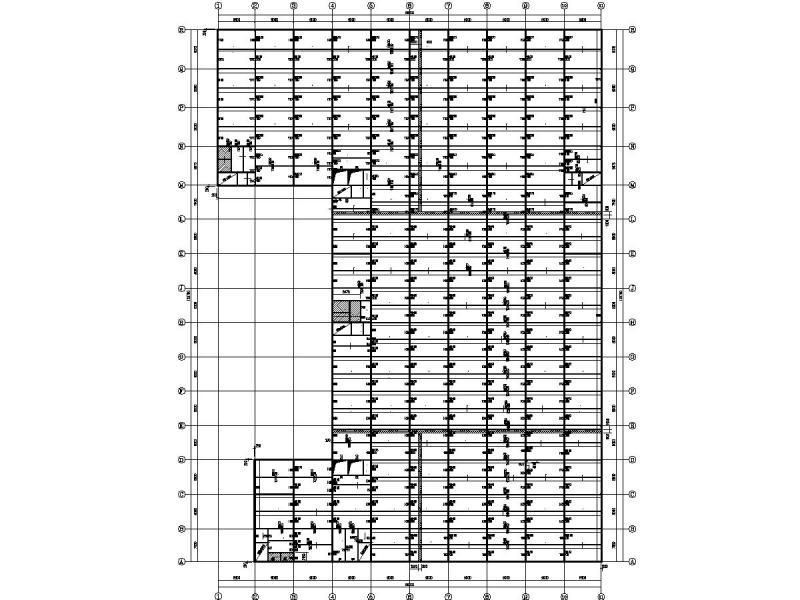

6.950板配筋图

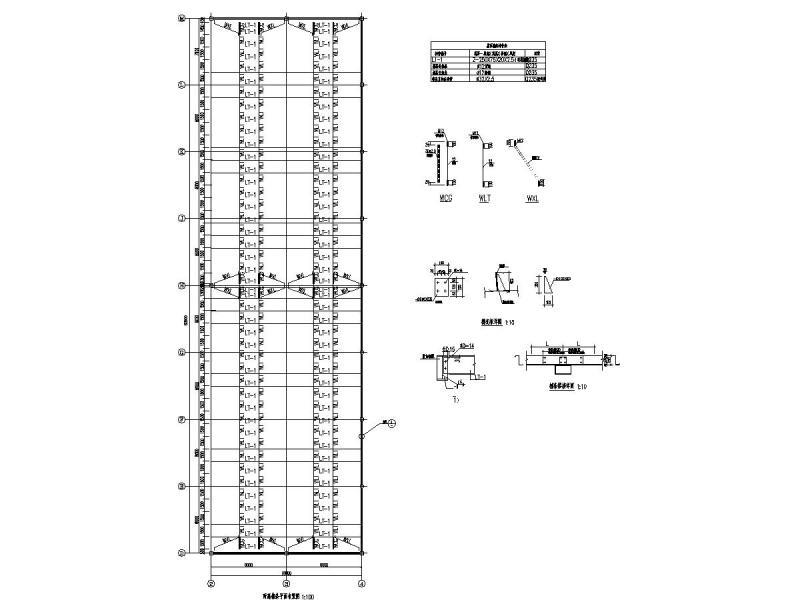

雨篷檩条 平面布置图

大样图
