5层框架住宅楼结构设计CAD施工大样图,共10张施工大样图

  • 建筑类别:住宅
  • 建筑高度类型:多层建筑
  • 建筑地上层数:5层
  • 图纸设计深度:施工图
  • 民用建筑设计使用年限:50年
  • 建筑设计结构形式:钢筋混凝土结构
  • 基础形式 :混凝土基础,条形基础
  • 结构安全等级:二级
  • 地基基础设计等级:丙级
  • 抗震设防烈度:7度抗震
  • 风压:0.45kN/平方米
  • 雪压:0.3kN/平方米
  • 参考图纸:10张
  • 设计年代:近代

附件详情

结构设计说明 、基础结构布置图、板结构布置图、坡屋面结构布置图、楼梯大样图、节点大样图共10张图纸。

以下是附件的其中一部分截图,共4张,您也可以 搜索 更多您想要的资源

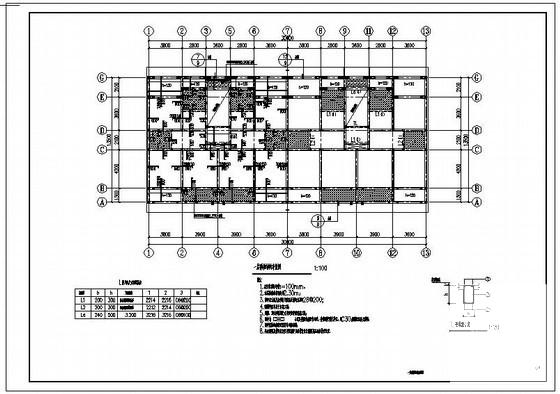

  • 住宅框架结构设计 - 1
    住宅框架结构设计 - 1

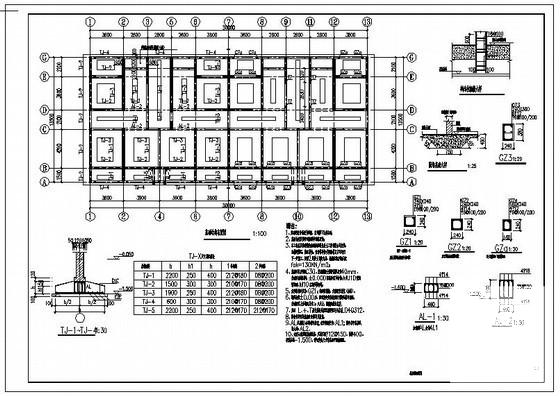

  • 住宅框架结构设计 - 2
    住宅框架结构设计 - 2

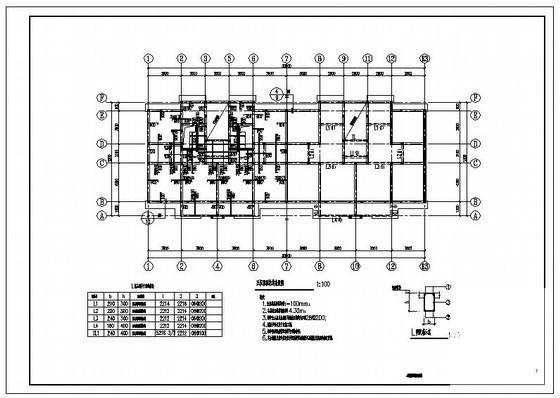

  • 住宅框架结构设计 - 3
    住宅框架结构设计 - 3

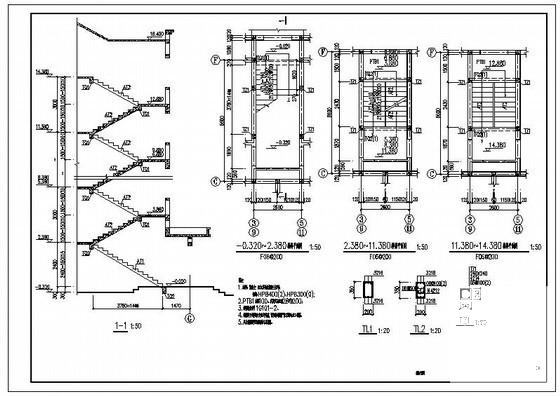

  • 住宅框架结构设计 - 4
    住宅框架结构设计 - 4
以上是部分截图,请下载附件后查看完整高清内容
