5层框架结构住宅楼结构施工CAD大样图（建筑大样图）

nishiwodeshui

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 建筑类别：住宅
• 建筑高度：多层建筑
• 地上层数：5层
• 地下层数：1层
• 图纸设计深度：施工图
• 民用建筑设计使用年限：50年
• 建筑结构形式：钢筋混凝土结构
• 钢筋混凝土结构：框架
• 基础形式 ：桩基础
• 结构安全等级：二级
• 地基基础设计等级：丙级
• 抗震设防烈度：7度抗震
• 风压：0.65kN/平方米
• 雪压：0.40kN/平方米
• 地下室功能：车库
• 参考图纸：28张

附件详情

该附件为大连某地上五层框架结构住宅楼，该项目地下一层车库，地上五层为商品住宅，层高为3米，基础为桩基础，7度设防。
该资料包含：结构设计说明、基础平面布置图、基础大样详图、柱 平面布置图 、柱配筋详图、梁配筋图、板配筋图、节点详图、 楼梯详图 等共28张图纸。

基础大样图

柱平面布置图

五层顶梁配筋图

楼梯配筋图

地下车库顶板配筋图

某住宅设计（建筑）.dwg

某住宅设计（结构）.dwg

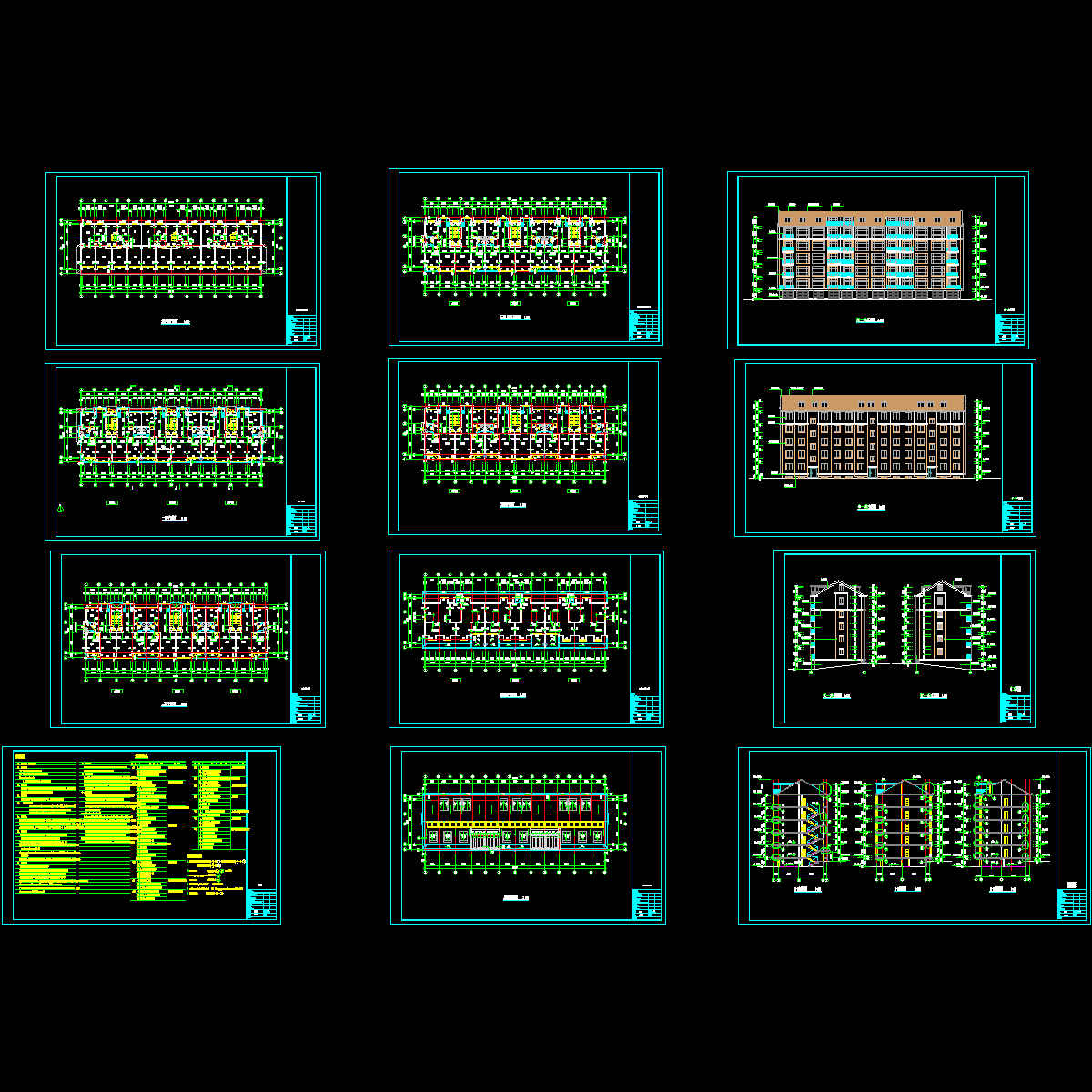

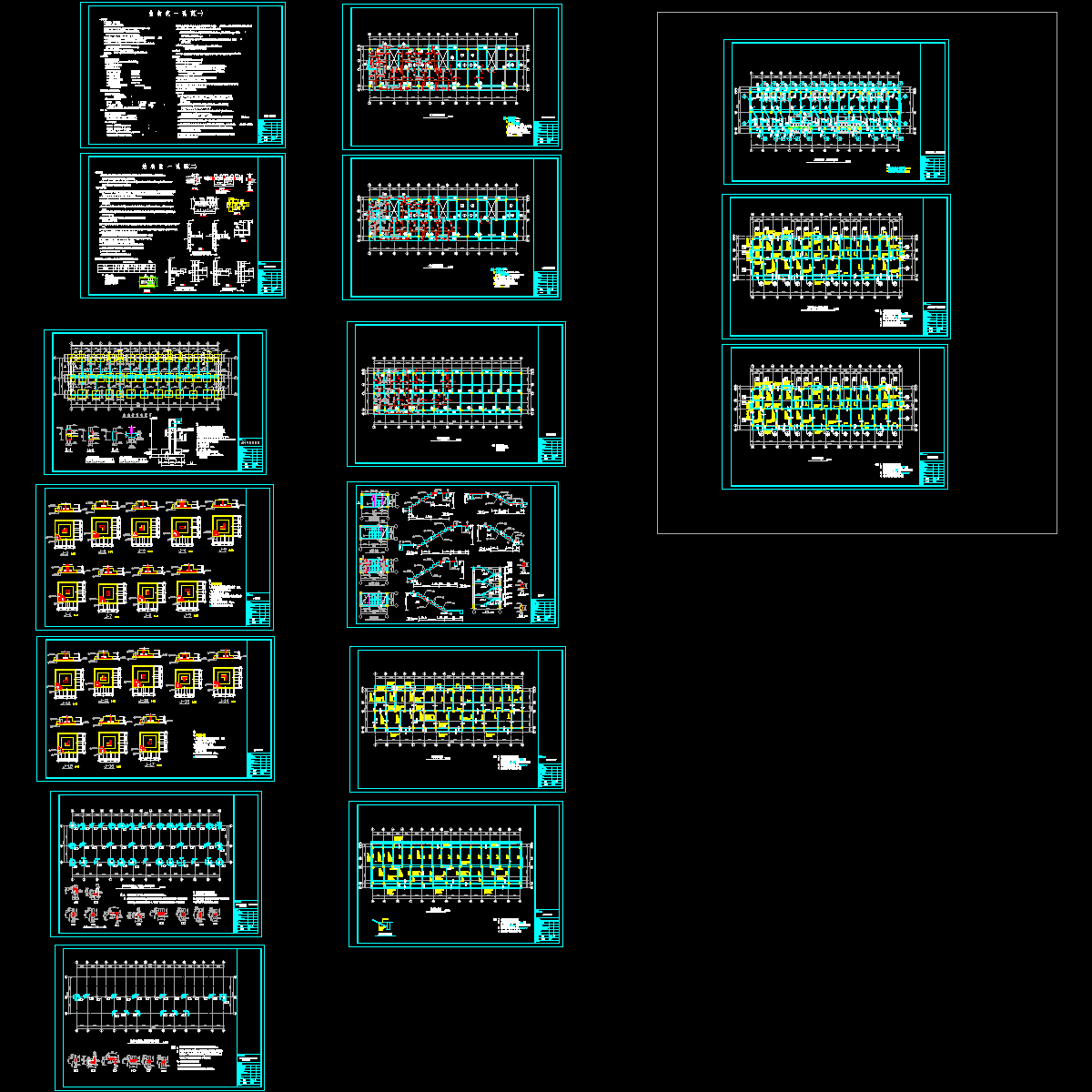

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
