3层框架结构高档住宅楼结构施工CAD大样图
- 建筑类别：住宅
- 建筑高度类型：多层建筑
- 建筑地上层数：3层
- 图纸设计深度：施工图
- 民用建筑设计使用年限：50年
- 建筑设计结构形式：钢筋混凝土结构
- 钢筋混凝土结构：框架
- 基础形式 ：桩基础
- 结构安全等级：二级
- 地基基础设计等级：乙级
- 参考图纸：21张
- 设计年代：近代
附件详情
该附件为浙江某高档住宅楼，均为地上三层，结构型式为框架结构，基础为钻孔灌注桩基础。
该资料包含：柱平面图、梁配筋图、结构平面图、楼梯大样图等共21张图。

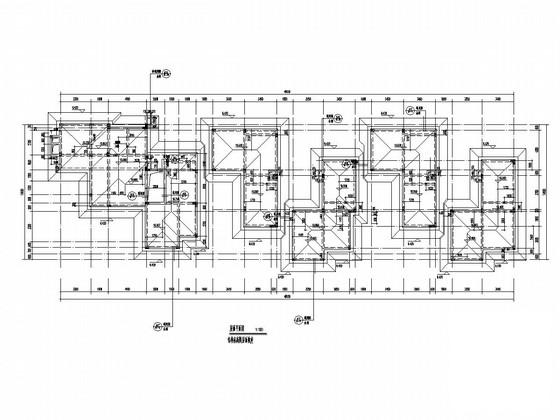

屋面平面图

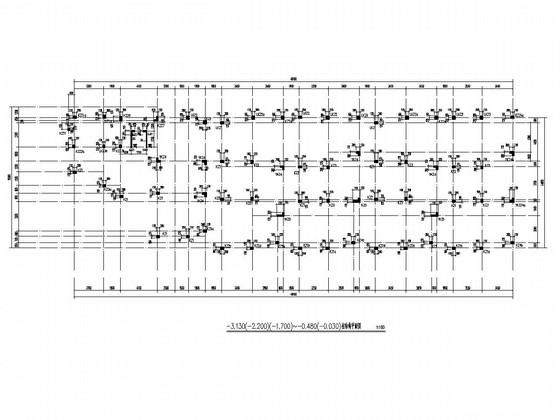

-3.130(-2.200)(-1.700)~-0.480(-0.030)柱结构平面图

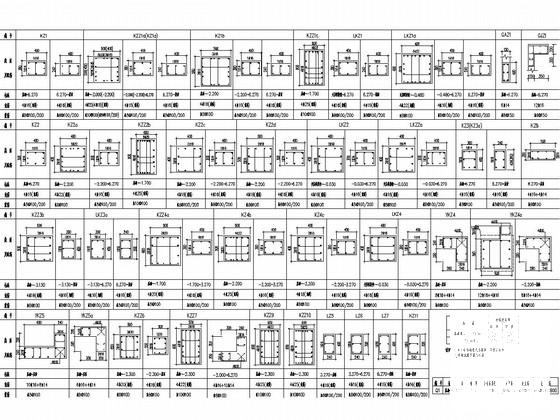

柱配筋详图
以下是附件的其中一部分截图，共4张，您也可以 搜索 更多您想要的资源
-
高档住宅楼 - 1 -
高档住宅楼 - 2 -
高档住宅楼 - 3 -
高档住宅楼 - 4
以上是部分截图，请下载附件后查看完整高清内容
- 发布时间：2021-05-07
- 评论次数：0
- 浏览次数：0
- 文件大小：4.93 MB
- 收藏次数：0
-
文件名称：
附件-995888009967787578758.zip
