7层砌体结构住宅楼结构设计施工CAD大样图

附件详情

四川某7层砌体住宅结构图
该资料为：四川某7层砌体住宅结构图
该项目为多层砌体房屋；总层数6+1层；建筑总高度24.00米。
基础形式：
均采用大直径（单桩、人工挖孔）嵌岩灌注桩。
桩顶设钢筋混凝土连系地梁（可兼作上部墙体基础梁），梁顶标高同桩顶。
普通基础梁（上部墙体基础）。
抗震设防烈度为6度
基本风压：0.35KN/平方米
该资料包含：

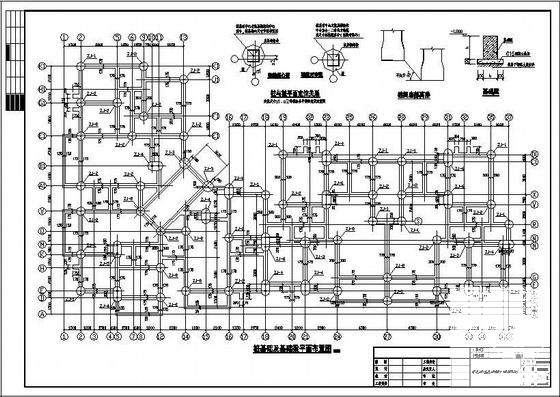

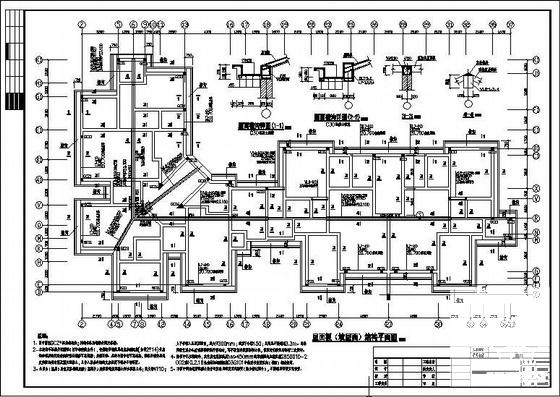

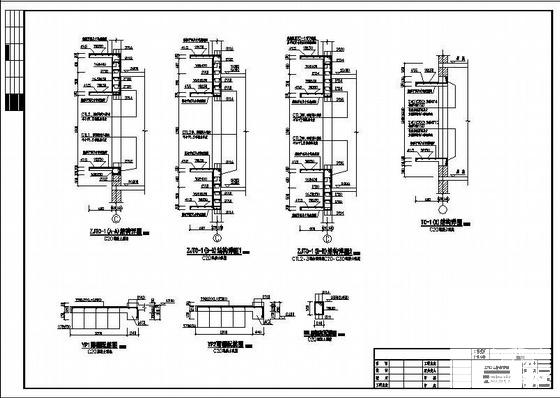

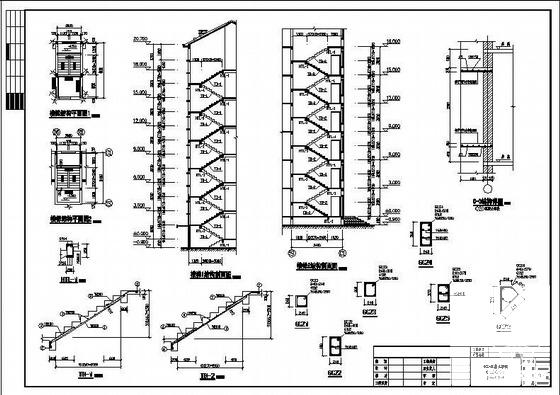

结构设计总说明、构造详图、桩基础及基础梁 平面布置图 、嵌岩灌注桩ZJ明细表、地基基础设计说明、基础梁水平向平面配筋图、基础梁垂直向平面配筋图、结构平面图、屋面板(坡屋面)结构平面图、现浇板配筋图、屋面板（坡屋面）现浇板配筋图、GCZ配筋大样图、结构详图、楼梯结构图、雨棚配筋图、雨棚梁配筋图共19张图纸。
