商场底层框架砌体结构加固施工CAD大样图

  • 建筑类别:商业
  • 建筑高度类型:多层建筑
  • 图纸设计深度:施工图
  • 民用建筑设计使用年限:50年
  • 建筑设计结构形式:砌体结构,混合结构
  • 钢筋混凝土结构:框架
  • 结构安全等级:二级
  • 抗震设防烈度:6度抗震
  • 参考图纸:6张

附件详情

加固设计统一说明、加固节点大样图、底层柱加固布置图、柱加固大样图、梁加固 平面布置图 、梁加固大样图共6张图纸。

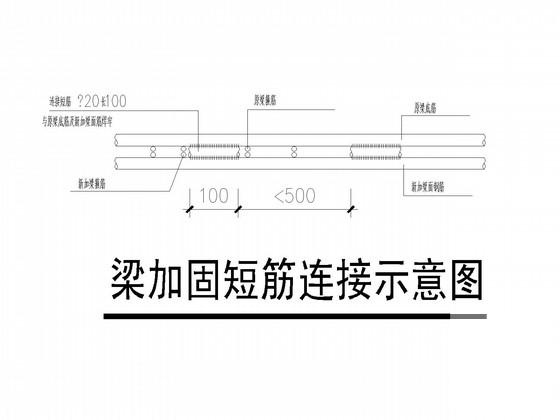

梁加固短筋连接示意图

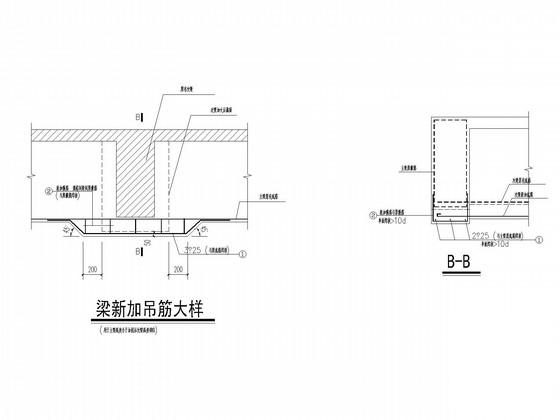

梁新加吊筋大样

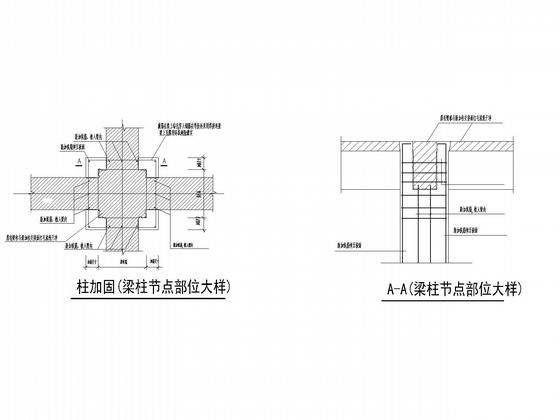

柱加固(梁柱节点部位大样)

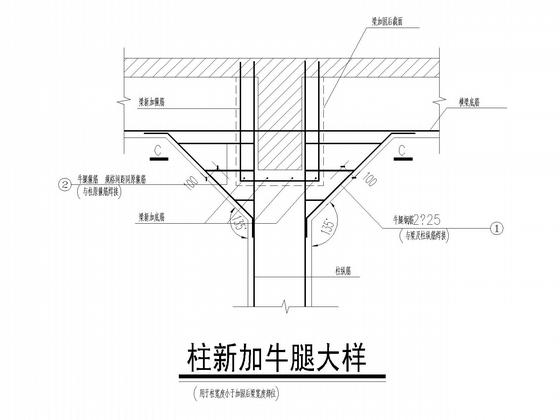

柱新加牛腿大样

柱加固(基础部位大样)

以下是附件的其中一部分截图,共6张,您也可以 搜索 更多您想要的资源

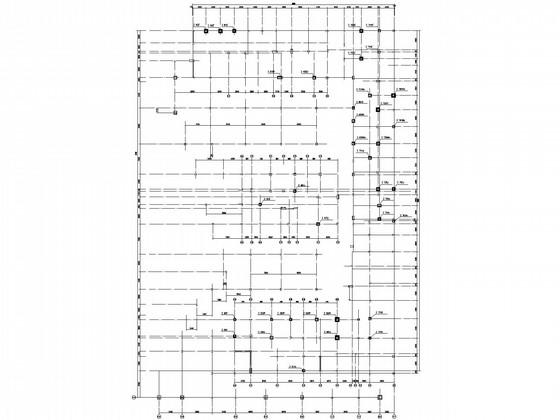

  • 砌体结构加固施工 - 1
    砌体结构加固施工 - 1
  • 砌体结构加固施工 - 2
    砌体结构加固施工 - 2
  • 砌体结构加固施工 - 3
    砌体结构加固施工 - 3
  • 砌体结构加固施工 - 4
    砌体结构加固施工 - 4
  • 砌体结构加固施工 - 5
    砌体结构加固施工 - 5
  • 砌体结构加固施工 - 6
    砌体结构加固施工 - 6
以上是部分截图,请下载附件后查看完整高清内容
