24米跨底层框架2层门式刚架结构CAD施工图纸
- 建筑类别：工业建筑
- 厂房建筑高度类型：多层厂房
- 建筑地上层数：2层
- 图纸设计深度：施工图
- 民用建筑设计使用年限：50年
- 建筑设计结构形式：钢结构
- 钢结构：门式刚架
- 基础形式 ：独立基础
- 结构安全等级：二级
- 结构最大跨度：24m
- 抗震设防烈度：6度抗震
- 风压：0.45kN/平方米
- 雪压：0.45kN/平方米
- 参考图纸：10张
- 设计年代：近代
附件详情
厂房结构几何尺寸为：72米*72米
厂房柱距一层为6m，，结构层高4.5-7.3m，单层门式刚架跨度为24x3米
该资料包含：
结构设计说明
、基础设计说明、基础平面布置图、基础详图、基础埋栓布置图、结构
平面布置图
、结构立面布置图、GJ图、屋面檩条布置图、ZC
节点图
、墙梁立面布置图共10张图纸。
以下是附件的其中一部分截图，共4张，您也可以 搜索 更多您想要的资源
-

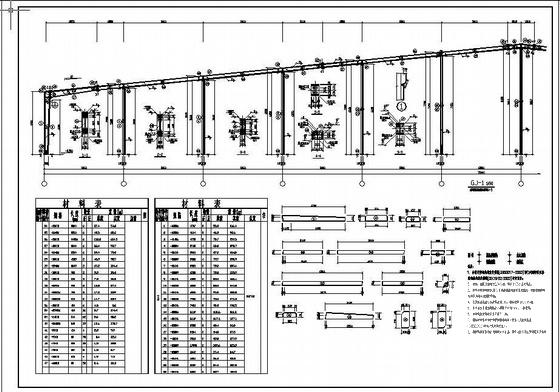

门式刚架结构施工图 - 1 -

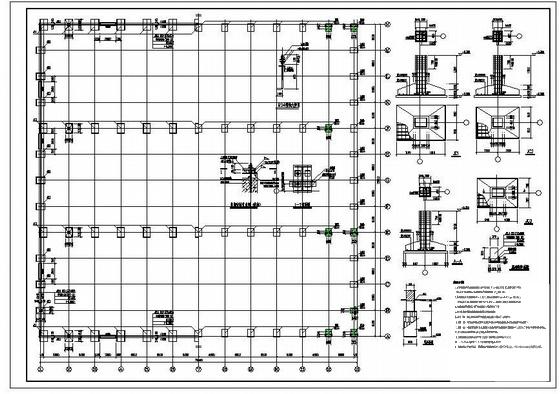

门式刚架结构施工图 - 2 -

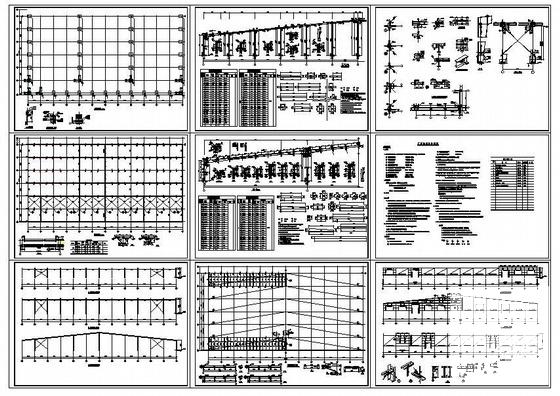

门式刚架结构施工图 - 3 -

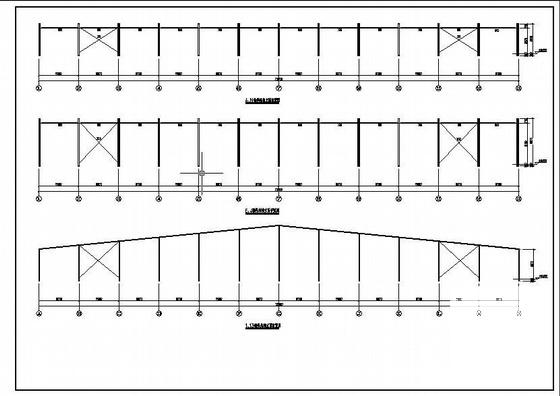

门式刚架结构施工图 - 4
以上是部分截图，请下载附件后查看完整高清内容
- 发布时间：2021-05-05
- 评论次数：0
- 浏览次数：0
- 文件大小：0.99 MB
- 收藏次数：0
-
文件名称：
附件-995878567605857955989.rar
