单层砌体木屋架加固改造施工方案大样图CAD
-
建筑类别：餐饮
-
建筑高度类型：单层建筑
-
建筑地上层数：1层
-
图纸设计深度：施工图
-
民用建筑设计使用年限：50年
-
建筑设计结构形式：砌体结构
-
基础形式 ：条形基础
-
结构安全等级：二级
-
地基基础设计等级：丙级
-
抗震设防烈度：8度抗震
该资料为单层砌体木屋架加固改造施工图。
图纸说明详细，结构图纸完整，各个节点大样清晰。
原结构为砖混厂房改咖啡厅饮。节点多样，形式复杂，节点特殊。

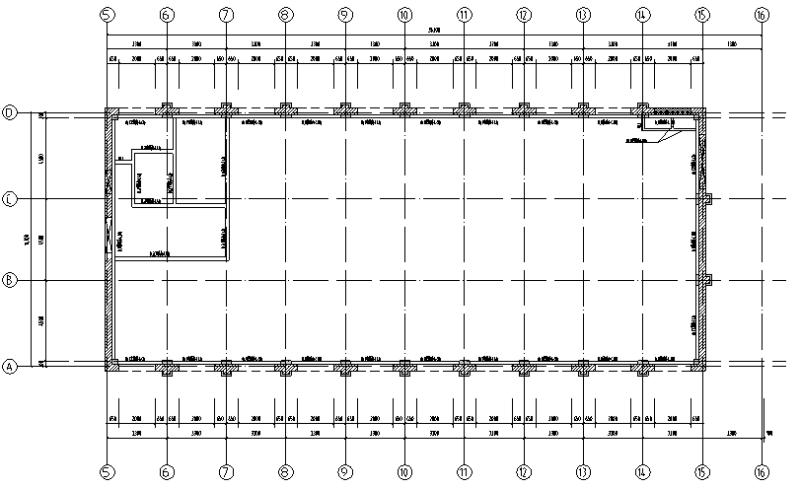

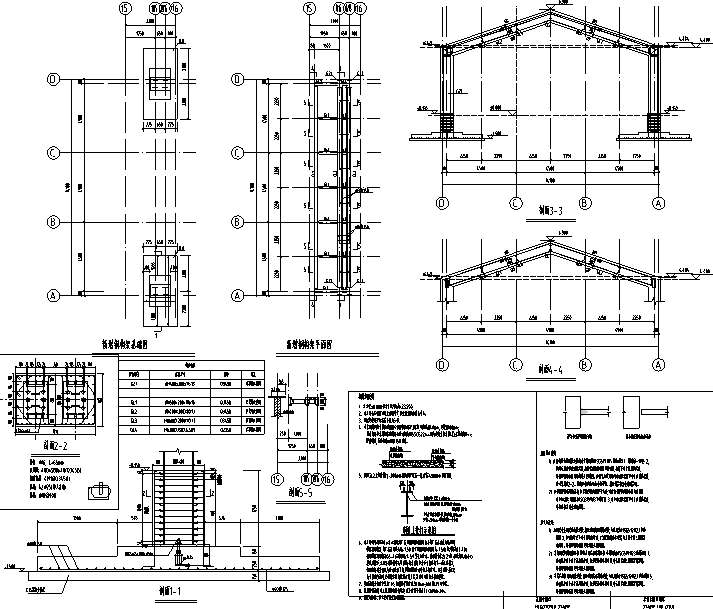

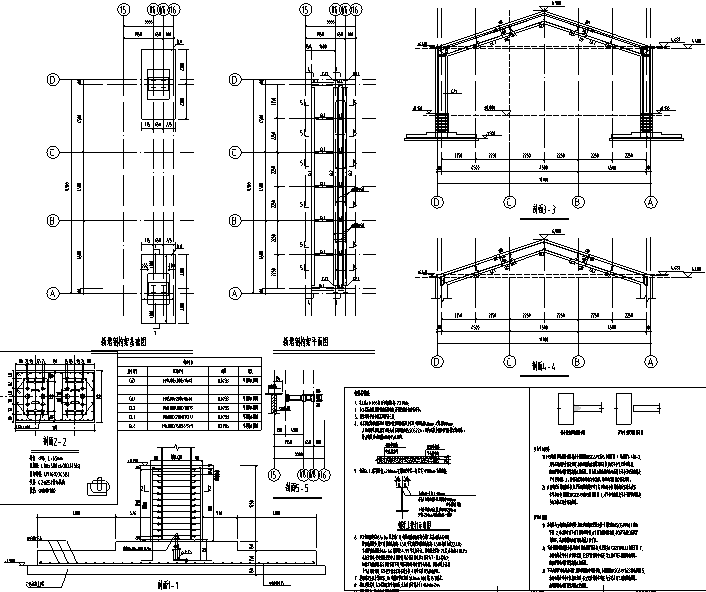

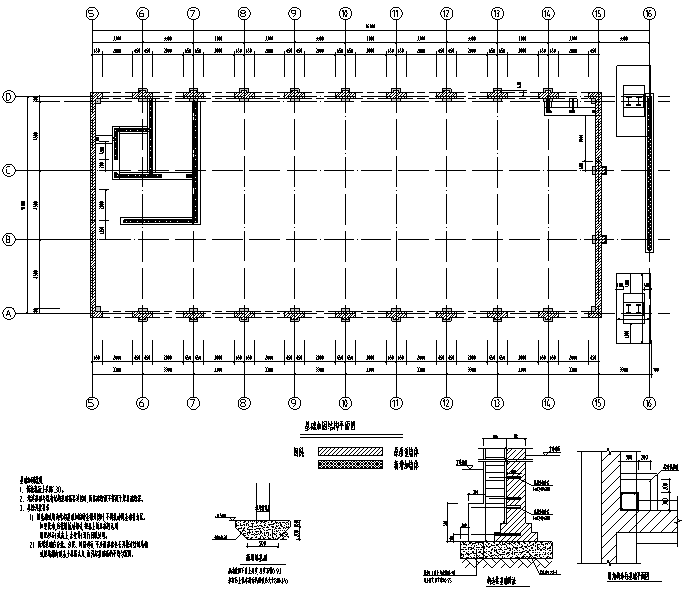

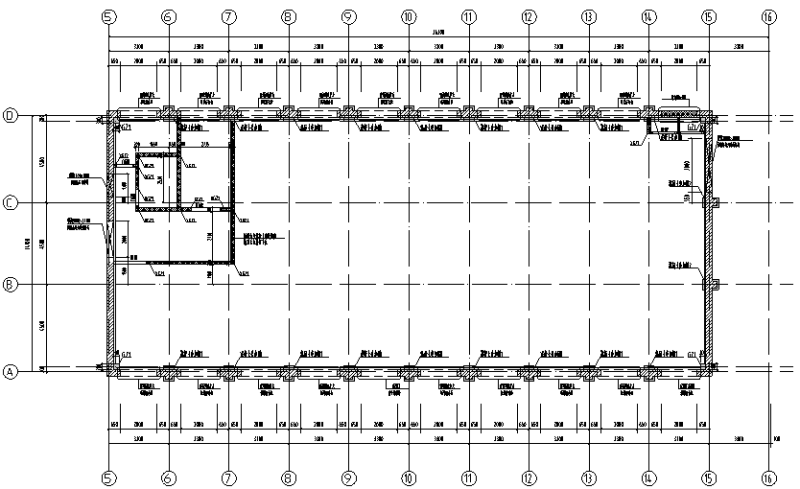

以下是附件的其中一部分截图，共6张，您也可以 搜索 更多您想要的资源
-
