5层学校餐厅宿舍楼结构设计CAD施工图纸
- 建筑类别：住宅
- 建筑高度类型：多层建筑
- 建筑地上层数：5层
- 图纸设计深度：施工图
- 民用建筑设计使用年限：50年
- 建筑设计结构形式：钢筋混凝土结构
- 钢筋混凝土结构：框架
- 基础形式 ：独立基础
- 结构安全等级：二级
- 地基基础设计等级：丙级
- 抗震设防烈度：6度抗震
- 风压：0.40kN/平方米
- 参考图纸：16张
- 设计年代：近代
附件详情
该资料包含：
结构专业施工图设计总说明、基础
平面布置图
、基础配筋表、框架柱平面定位图、框架柱配筋表、地梁配筋图、梁配筋图、结构板配筋图、屋顶梁配筋图、屋顶结构平面图、屋面飘板梁配筋图、屋面飘板结构平面图、大样、结构详图楼梯共16张图纸。
以下是附件的其中一部分截图，共4张，您也可以 搜索 更多您想要的资源
-

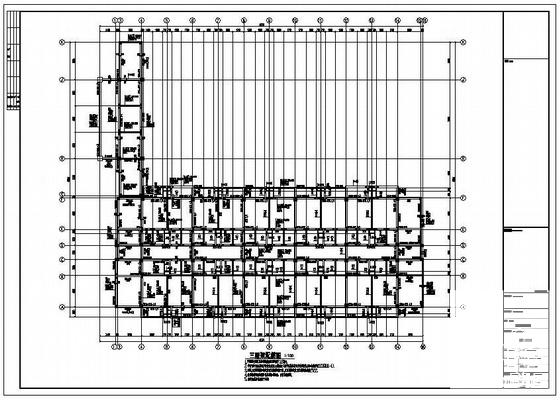

宿舍楼结构施工图 - 1 -

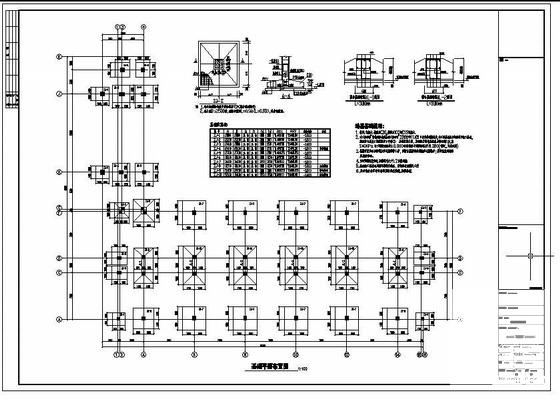

宿舍楼结构施工图 - 2 -

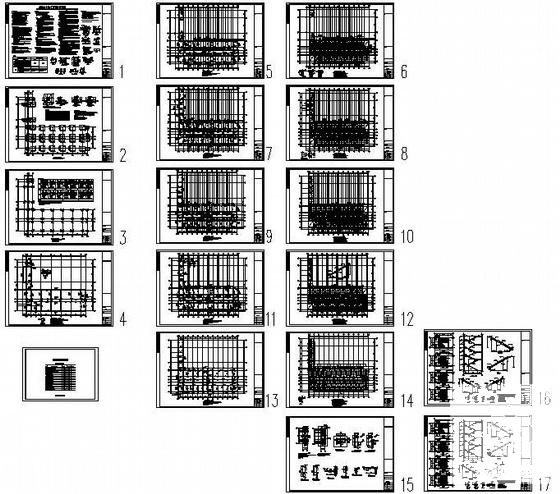

宿舍楼结构施工图 - 3 -

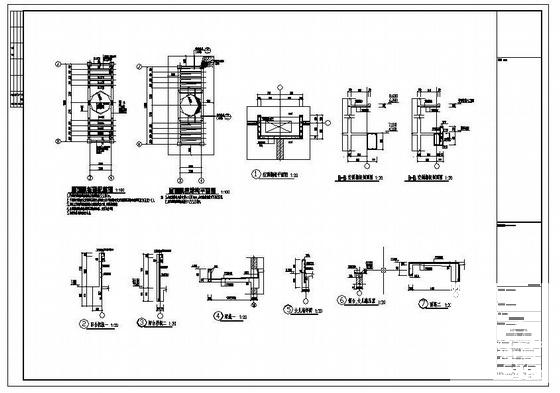

宿舍楼结构施工图 - 4
