710平两层北美风情酒店建筑结构全套CAD施工大样图

附件详情

该项目是酒店项目，地上2层，框架结构，总建筑设计面积：716平方米，基底面积：412平方米，采用锤击高强预应力管桩基础，基础设计等级为丙级，抗震设防烈度为7度。

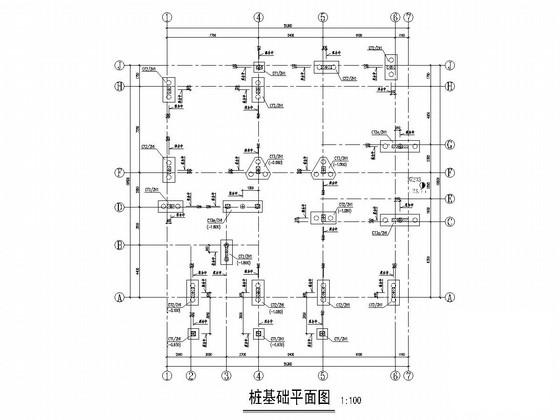

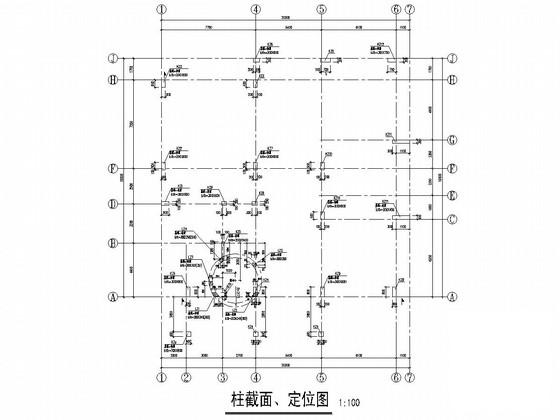

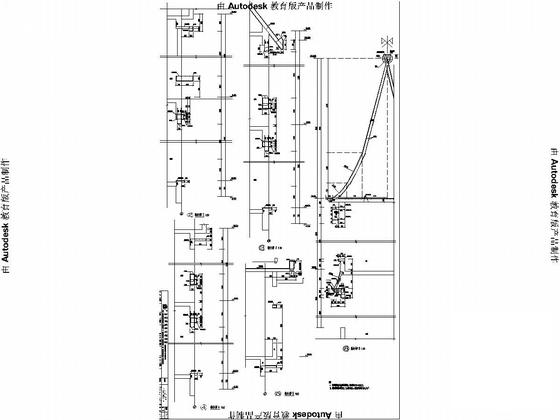

结构专业该资料包含：混凝土结构设计总说明，梁配筋大样及平面表示法说明，坡屋面平法表示说明，柱截面、定位及桩基础平面图，承台大样图，板配筋图，模板及梁配筋图，楼梯 电梯大样，墙身大样图，共计16张图。

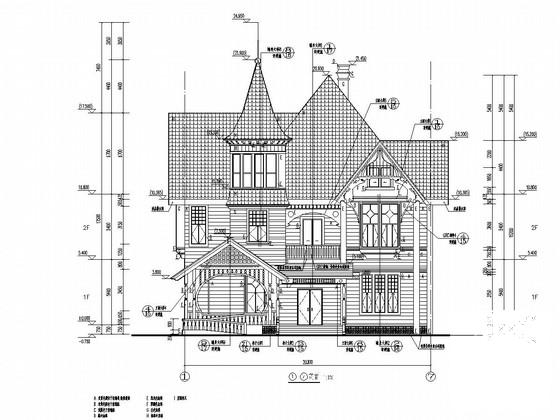

建筑专业该资料包含：建筑设计说明，平面图，立面图，剖面图，构造详图，电梯及卫生间大样，共计21张图。
