北美风情2层框架结构别墅建筑施工CAD图纸

kack5566

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 别墅设计类别： 独栋别墅
• 建筑高度类型：多层建筑
• 建筑设计结构形式：钢筋混凝土结构
• 钢筋混凝土结构：框架
• 图纸设计深度：施工图
• 图纸设计风格：北美风格
• 图纸设计格式：天正建筑CAD 7.0,CAD2000
• 参考图纸：12张
• 建筑设计面积：6871平方米
• 占地面积：3075平方米
• 建筑高度：8.7m
• 地上层数：2层
• 设计效果图：无

附件详情

本建筑为二层框架结构，占地面积3075平方米，建筑面积6871平方米，一层层高4.5米，二层层高4.2米
内部功能有：店面、办公室、卫生间……
该资料包含：建筑的平面、立面、剖面、设计说明、楼梯大样、门窗表、……共12张图纸

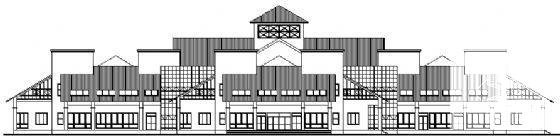

第 1 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
