两层框架结构西班牙风情酒店结构施工CAD图纸

附件详情

该项目是西班牙风情酒店项目，地上2层，框架结构，大面积造型复杂坡屋面，抗震设防烈度为7度，采用锤击式预应力高强混凝土管桩(PHC桩)AB型，基础设计等级为乙级。

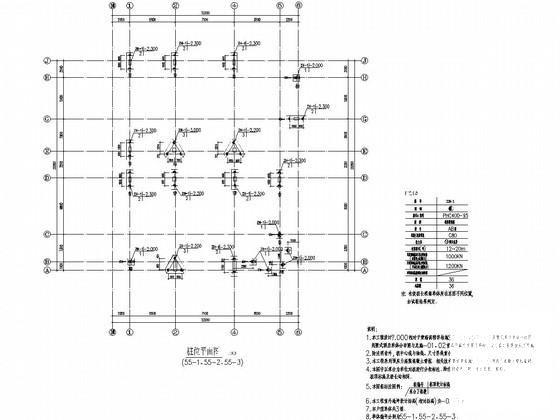

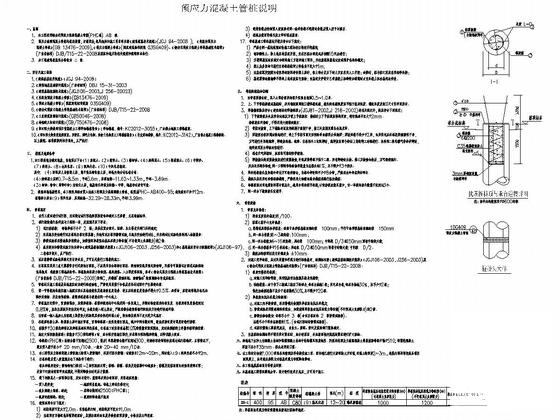

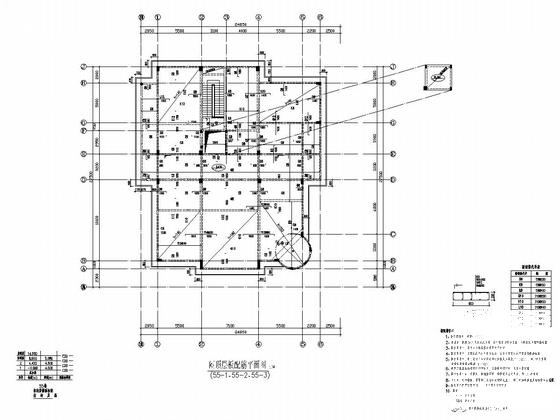

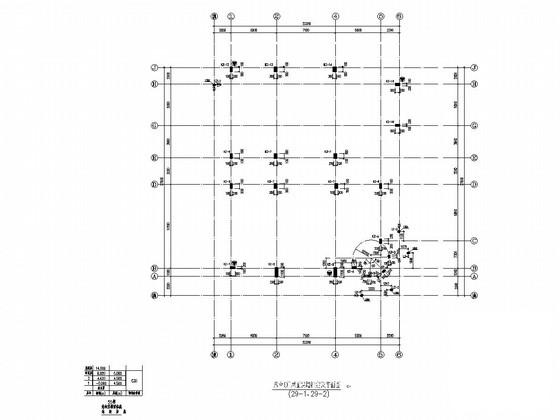

结构专业该资料包含：混凝土结构设计总说明，11G101-1梁柱墙平法补充及调整，结构标准详图-设备基础集水坑等，预应力混凝土管桩说明，桩位平面图，承台平面图，承台详图，墙柱定位平面图，结构平面图，板配筋图，梁配筋图，构件详图，楼梯图等共计22张图。

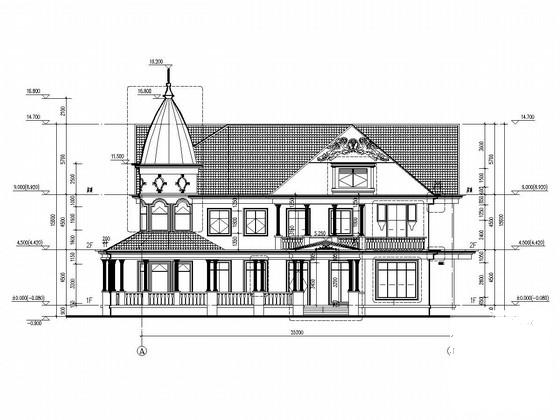

建筑专业该资料包含：平面图，立面图，剖面图，墙身详图，卫生间详图，门窗立面详图， 楼梯详图 等共计15张图。
分享投稿时间：近几年11月。
