6层框架结构酒店结构施工CAD图纸
- 建筑类别：酒店
- 建筑高度类型：多层建筑
- 建筑地上层数：6层
- 图纸设计深度：施工图
- 民用建筑设计使用年限：50年
- 建筑设计结构形式：钢筋混凝土结构
- 钢筋混凝土结构：框架
- 基础形式 ：桩基础
- 结构安全等级：二级
- 地基基础设计等级：丙级
- 抗震设防烈度：6度抗震
- 风压：0.40kN/平方米
- 参考图纸：26张
- 设计年代：近代
附件详情
该项目是广东酒店项目，地上6层，框架结构，抗震设防烈度为6度，采用预应力高强砼管桩基础，基础设计等级为丙级。

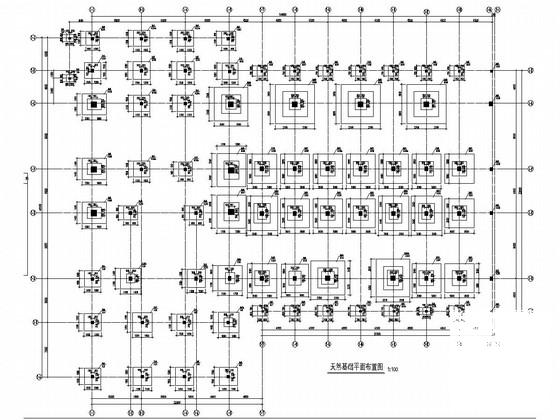

该资料包含：结构设计总说明，桩基础平面布置图。基础
平面布置图
，各层楼板配筋平面图，梁配筋平面图，柱纵剖面，柱截面型式，楼梯图等共计26张图。
分享投稿时间：近几年

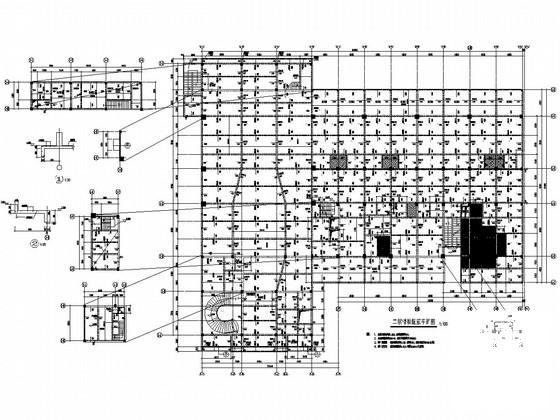

二层楼板配筋平面图

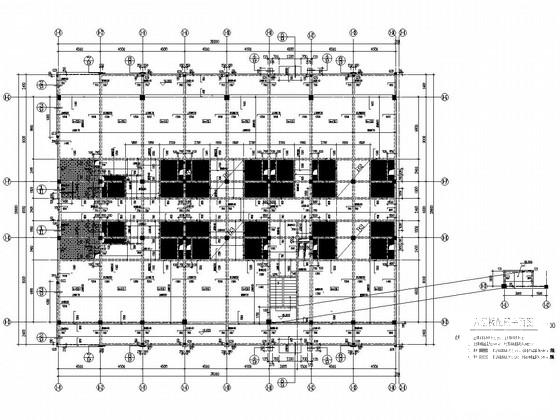

六层板配筋平面图

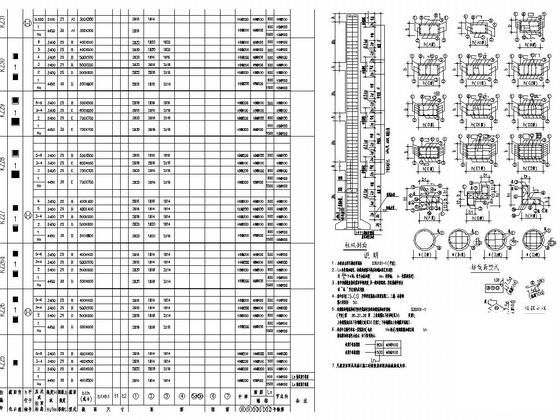

柱详图

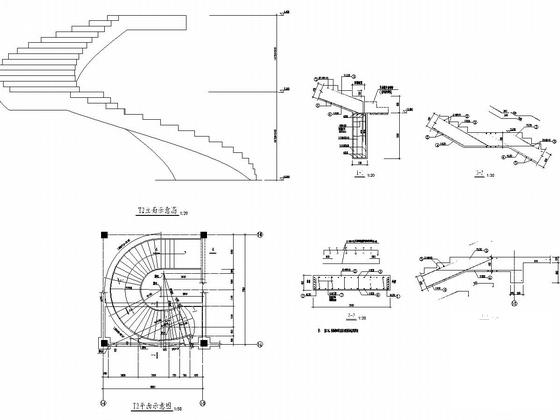

楼梯图
三层梁配筋平面图
以下是附件的其中一部分截图，共6张，您也可以 搜索 更多您想要的资源
-
框架结构酒店 - 1 -
框架结构酒店 - 2 -
框架结构酒店 - 3 -
框架结构酒店 - 4 -
框架结构酒店 - 5 -
框架结构酒店 - 6
以上是部分截图，请下载附件后查看完整高清内容
- 发布时间：2021-05-09
- 评论次数：0
- 浏览次数：0
- 文件大小：3.24 MB
- 收藏次数：0
-
文件名称：
附件-995887996588588687700.rar
框架结构酒店下载
