一份框架结构酒店大堂结构CAD施工图纸（3层五星级酒店）

ff6677

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 建筑类别：商业
• 建筑高度类型：多层建筑
• 建筑地上层数：2层
• 图纸设计深度：施工图
• 民用建筑设计使用年限：50年
• 建筑设计结构形式：钢筋混凝土结构
• 钢筋混凝土结构：框架
• 基础形式 ：独立基础
• 结构安全等级：二级
• 地基基础设计等级：乙级
• 抗震设防烈度：6度抗震
• 风压：0.30kN/平方米
• 雪压：0.40kN/平方米
• 参考图纸：21张
• 设计年代：近代

附件详情

甲级设计院设计。本结构为框架结构体系，框架抗震等级 四级，电梯筒加设局部剪力墙，剪力墙抗震等级 三 级，该项目采用墩基和独立基础
该资料包含：结构总说明，基础平面布置图，人工挖孔墩大样，底板，基础梁平面布置图，基础梁详图，柱 平面布置图 ，柱平面整体配筋图表，结构平面图，梁平法施工图， 楼梯详图 ，基础修改图，柱平面修改图及柱表，基础和柱局部修改图等
共36张图纸。
出图时间：近代.04

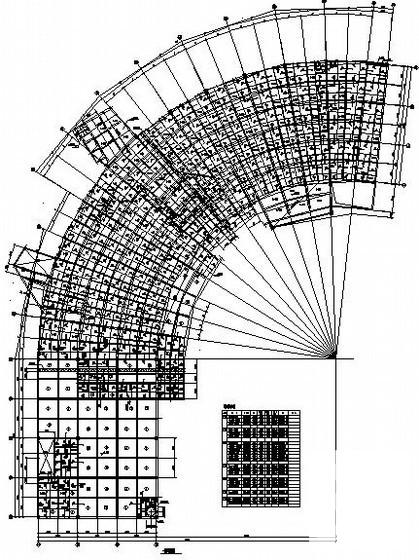

第 1 张图

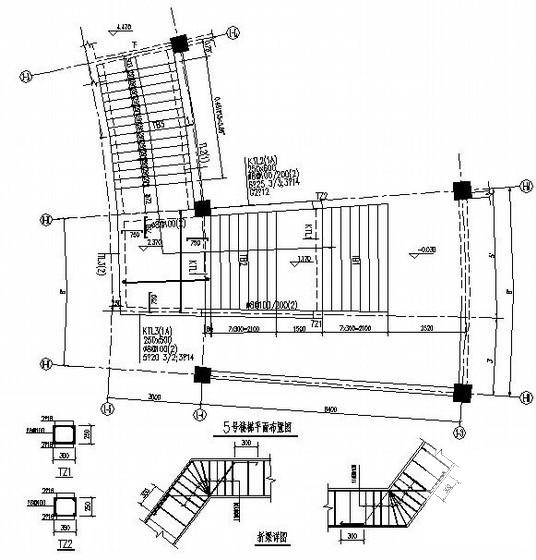

第 2 张图

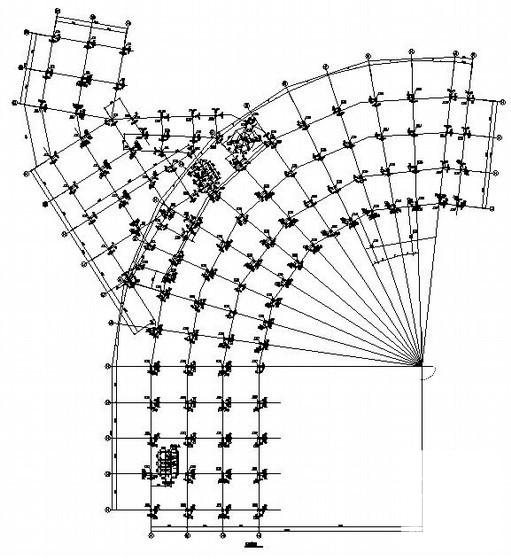

第 3 张图

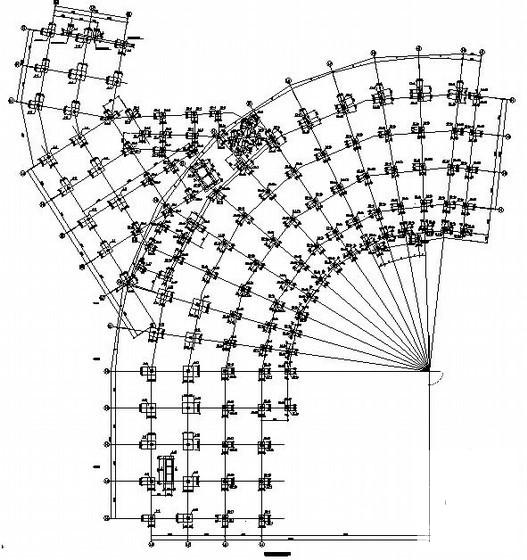

第 4 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
