两层框架结构西班牙风情酒店结构CAD施工图纸（建筑图纸）(dwg)

hhtu3yy

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 建筑类别：酒店
• 建筑高度：多层建筑
• 地上层数：2层
• 图纸设计深度：施工图
• 民用建筑设计使用年限：50年
• 建筑结构形式：钢筋混凝土结构
• 钢筋混凝土结构：框架
• 基础形式 ：桩基础
• 结构安全等级：二级
• 地基基础设计等级：丙级
• 抗震设防烈度：7度抗震
• 风压：0.83kN/平方米
• 参考图纸：37张
• 设计年代：近代

附件详情

该项目是西班牙风情酒店项目，地上2层，框架结构，大面积造型复杂坡屋面，抗震设防烈度为7度，采用锤击式预应力高强混凝土管桩(PHC桩)AB型，基础设计等级为乙级。
结构专业该资料包含：混凝土结构设计总说明，11G101-1梁柱墙平法补充及调整，结构标准详图-设备基础集水坑等，预应力混凝土管桩说明，桩位平面图，承台平面图，承台详图，墙柱定位平面图，结构平面图，板配筋图，梁配筋图，构件详图，楼梯图等共计22张图。
建筑专业该资料包含：平面图，立面图，剖面图，墙身详图，卫生间详图，门窗立面详图， 楼梯详图 等共计15张图。
分享投稿时间：近几年11月。

桩位平面图

承台顶~屋面层墙柱定位平面图

闷顶层板配筋平面图

预应力混凝土管桩说明

55-1、55-2、55-3二层平面图

西班牙风情酒店卫生间详图

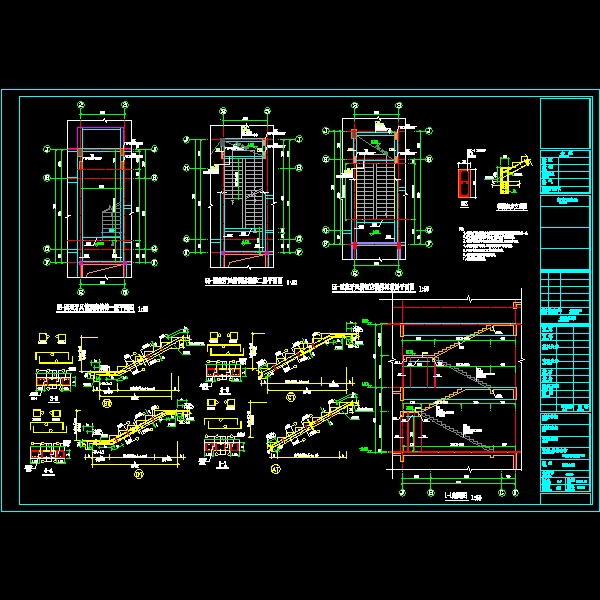

楼梯详图

二层梁配筋平面图

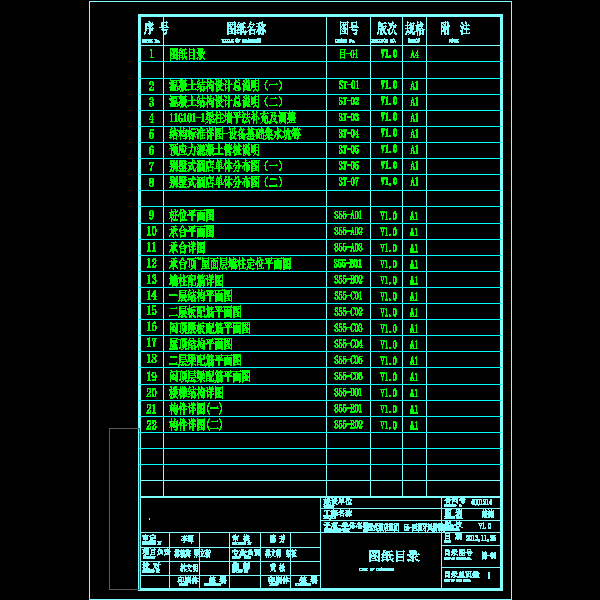

55-图纸目录_v1.0_130924.dwg

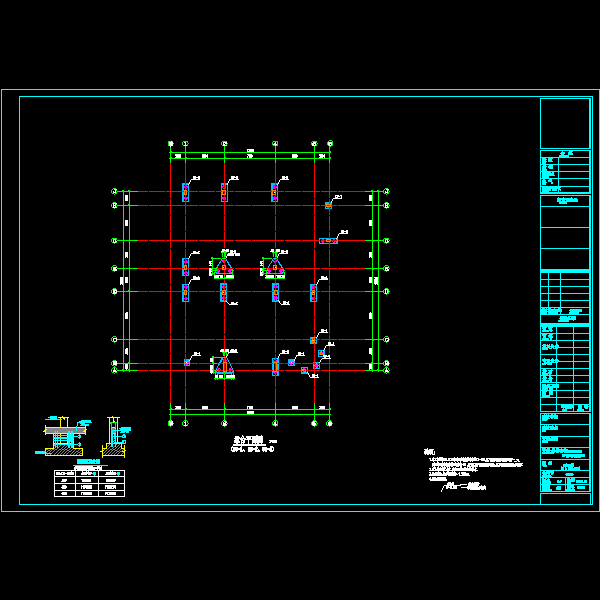

55-承台平面图.dwg

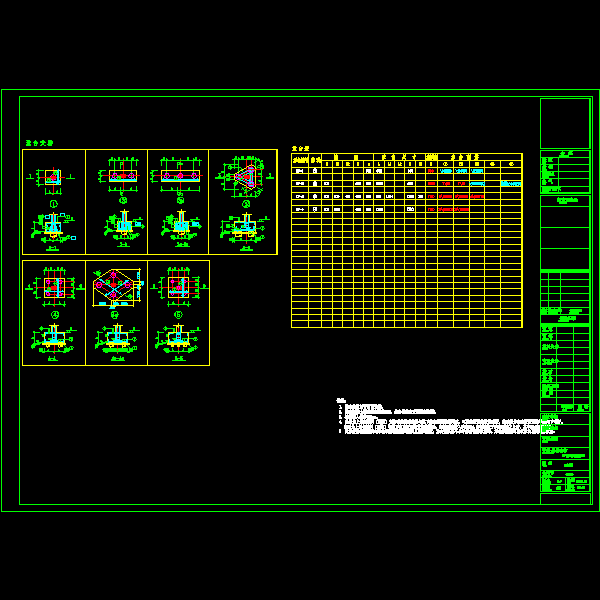

55-承台详图.dwg

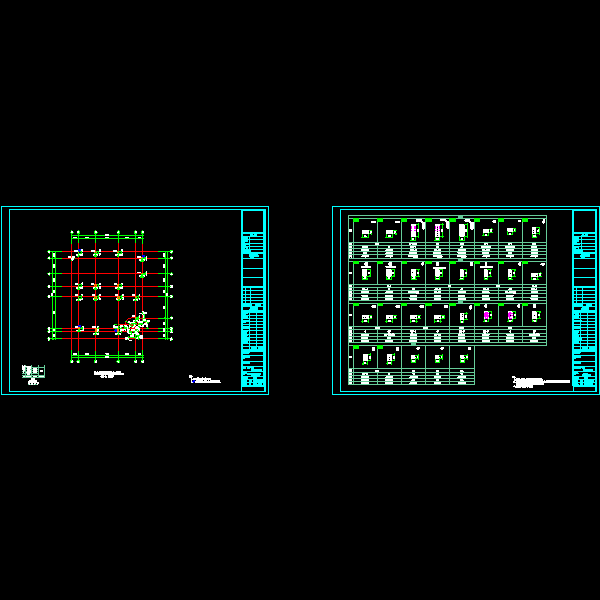

55-柱配筋-1203.dwg

55-梁板配筋及详图.dwg

55-楼梯结构详图.dwg

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容

温馨提示：该资料由网友于2020-5-21 21:58:53上传分享，您可以下载该资料进行学习和参考，如有侵权内容或者违法行为，请及时联系站长删除，如有疑问，您可以在酒店建筑专区发帖交流相关知识。
