框架结构8度2层别墅建筑施工CAD图纸（3栋）

rtjhjknn

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 别墅设计类别： 独栋别墅
• 建筑高度类型：多层建筑
• 建筑设计结构形式：钢筋混凝土结构
• 钢筋混凝土结构：框架
• 图纸设计深度：施工图
• 项目所在地：内蒙古
• 图纸设计风格：欧陆风格
• 图纸设计流派：新古典
• 图纸设计格式：天正建筑CAD 7.0,CAD2000
• 建筑设计面积：275.81平方米
• 建筑高度：8.22m
• 地上层数：2层
• 设计效果图：无

附件详情

A型别墅
1. 该项目建设单位名称：内蒙xx庆华煤化有限责任公司。
2. 建设地点：内蒙xxxx由路南侧。
3、该项目建筑设计面积：275.81m2
4. 建筑层数：2层；层高3.60米； 室内外高差0.9米，建筑高度为8.22米。
5. 该项目建筑设计结构形式为框架结构。 抗震设防烈度为8度(0.20g)。
6、本建筑耐火等级为二级。防水层合理使用年限15年.
B型别墅
该项目建筑设计面积：391.7m2.
建筑层数：2层；层高3.60米； 室内外高差0.9米，建筑高度为8.22米。
5. 该项目建筑设计结构形式为框架结构。 抗震设防烈度为8度(0.20g)。
C型别墅
该项目建筑设计面积：492.5m2.
建筑层数：2层；层高3.60米； 室内外高差0.9米，建筑高度为8.22米。
该项目建筑设计结构形式为框架结构。 抗震设防烈度为8度(0.20g)。

内容包括：设计说明、工程做法、平面图、立面图、剖面图、门窗表、大样图、 节点详图

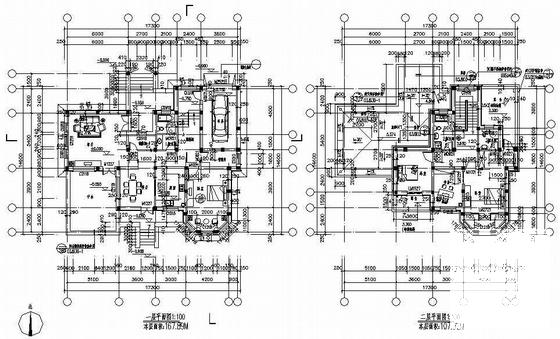

第 1 张图

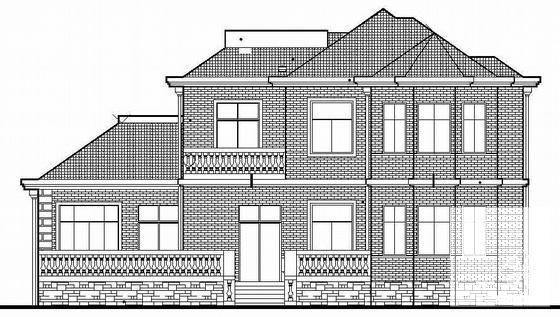

第 2 张图

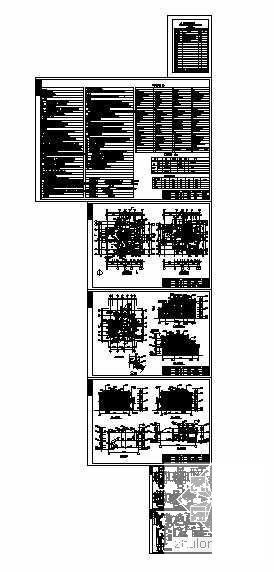

第 3 张图

第 4 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
