6800平18层框架剪力墙结构商住楼建筑结构全套施工CAD大样图

  • 建筑类别:住宅,商业
  • 建筑高度类型:高层建筑
  • 建筑地上层数:18层
  • 图纸设计深度:施工图
  • 民用建筑设计使用年限:50年
  • 建筑设计结构形式:钢筋混凝土结构
  • 钢筋混凝土结构:框架剪力墙
  • 基础形式 :桩基础
  • 结构安全等级:二级
  • 地基基础设计等级:乙级
  • 抗震设防烈度:6度抗震
  • 风压:0.30kN/平方米
  • 雪压:0.35kN/平方米
  • 参考图纸:75张
  • 设计年代:近代

附件详情

该项目位于江西,为18层住宅楼,上部16层为住宅,底下2层为商铺,采用框架剪力墙结构体系,A级高度钢筋混凝土高层建筑。建筑设计面积:6890.71平方米:商业1335.47平方米,住宅5396.65平方米。架空层158.59平方米,占地面积:907.58平方米。采用机械钻孔嵌岩灌注桩,基础设计等级为乙级,抗震设防烈度小于6度,按6度计算。
结构专业该资料包含:结构设计总说明,钻孔灌注桩设计说明,承台配筋图,桩位平面布置图,承台地梁平面布置图,竖向构件 平面布置图 ,竖向构件详图,梁平法施工图,结构平面布置配筋图, 楼梯详图 ,节点大样图等共计46张图。
建筑专业该资料包含:施工设计说明,节能设计说明,平面图,立面图,剖面图,门窗表,门窗大样图,卫生间大样图,节点大样图等共计29张图。
分享投稿时间:近几年11月。

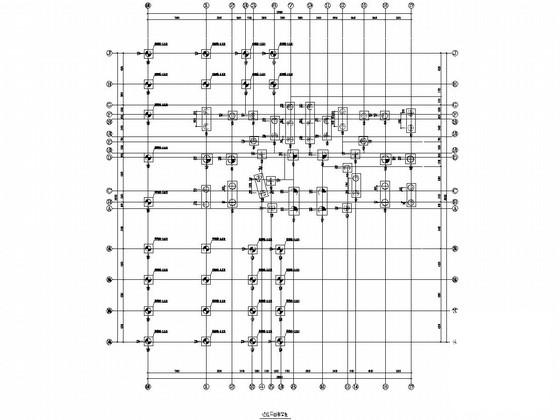

桩位平面布置图

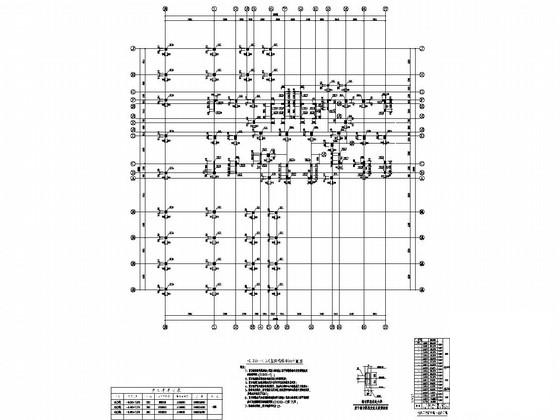

-0.030~7.370竖向构件平面布置图

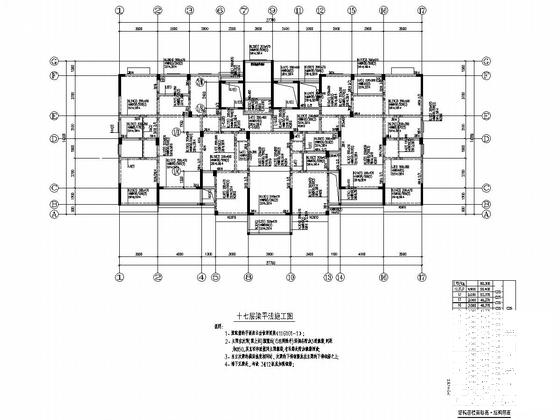

十七层梁平法施工图

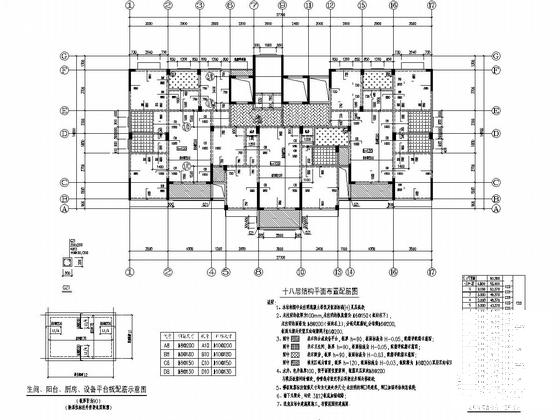

十八层结构平面布置配筋图

节点大样图

钻孔灌注桩设计说明 承台配筋图

十五层平面图

节点大样

三层结构平面布置配筋图

以下是附件的其中一部分截图,共8张,您也可以 搜索 更多您想要的资源
  • 框架剪力墙结构建筑 - 1
    框架剪力墙结构建筑 - 1
  • 框架剪力墙结构建筑 - 2
    框架剪力墙结构建筑 - 2
  • 框架剪力墙结构建筑 - 3
    框架剪力墙结构建筑 - 3
  • 框架剪力墙结构建筑 - 4
    框架剪力墙结构建筑 - 4
  • 框架剪力墙结构建筑 - 5
    框架剪力墙结构建筑 - 5
  • 框架剪力墙结构建筑 - 6
    框架剪力墙结构建筑 - 6
  • 框架剪力墙结构建筑 - 7
    框架剪力墙结构建筑 - 7
  • 框架剪力墙结构建筑 - 8
    框架剪力墙结构建筑 - 8
以上是部分截图,请下载附件后查看完整高清内容
