3层框架结构办公楼建筑结构施工CAD大样图

  • 建筑类别:办公
  • 建筑高度类型:多层建筑
  • 建筑地上层数:3层
  • 图纸设计深度:施工图
  • 民用建筑设计使用年限:50年
  • 建筑设计结构形式:钢筋混凝土结构
  • 钢筋混凝土结构:框架
  • 基础形式 :独立基础
  • 结构安全等级:二级
  • 地基基础设计等级:丙级
  • 抗震设防烈度:6度抗震
  • 风压:0.40kN/平方米
  • 雪压:0.40kN/平方米
  • 参考图纸:30张
  • 设计年代:近代

附件详情

该项目是鞋业公司办公楼项目,地上三层,局部四层,框架结构,总建筑设计面积:2315平方米,占地面积:730平方米,柱下独基,基础设计等级为丙级,抗震设防烈度为6度。
结构专业该资料包含:结构设计总说明,基础及拉梁 平面布置图 ,基础详图,柱配筋图,楼面梁配筋图,楼面结构模板图及现浇板配筋图,共计18张图。

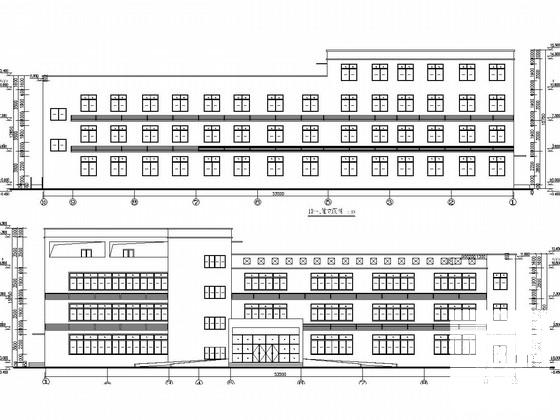

建筑专业该资料包含:施工设计说明,平面图,立面图,剖面图,大样图,卫生间放大图,门窗大样,共计12张图。
分享投稿时间:近几年8月。

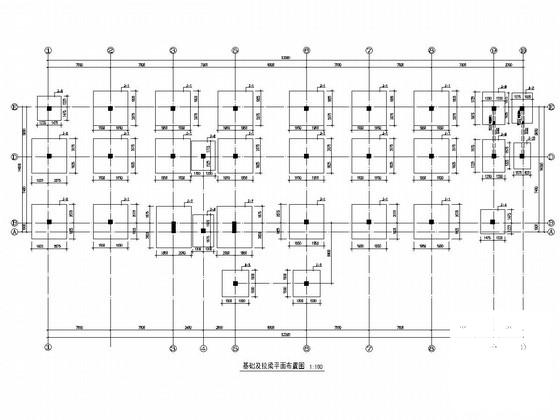

基础及拉梁平面布置图

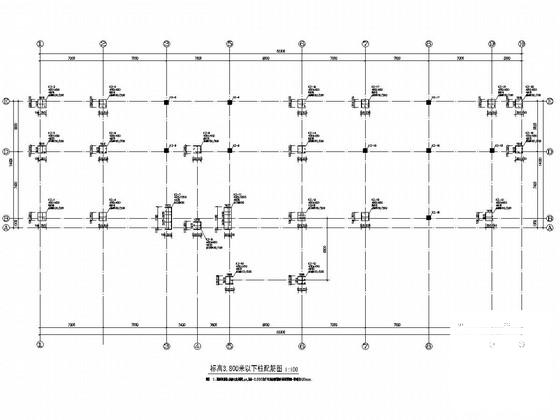

标高3.800米以下柱配筋图

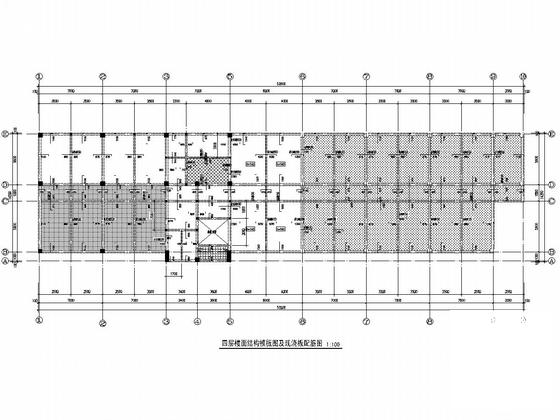

四层楼面结构模板图及现浇板配筋图

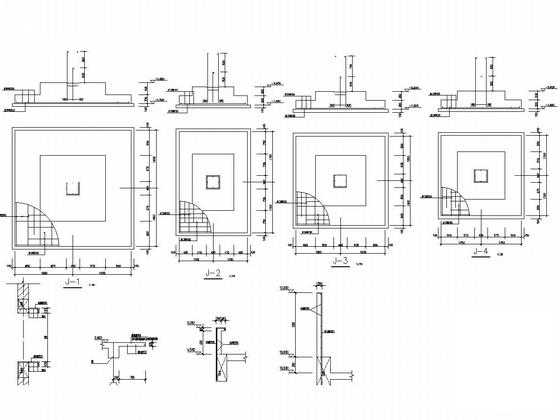

基础详图

一层平面图

三层楼面梁配筋图

以下是附件的其中一部分截图,共7张,您也可以 搜索 更多您想要的资源
  • 办公楼结构大样 - 1
    办公楼结构大样 - 1
  • 办公楼结构大样 - 2
    办公楼结构大样 - 2
  • 办公楼结构大样 - 3
    办公楼结构大样 - 3
  • 办公楼结构大样 - 4
    办公楼结构大样 - 4
  • 办公楼结构大样 - 5
    办公楼结构大样 - 5
  • 办公楼结构大样 - 6
    办公楼结构大样 - 6
  • 办公楼结构大样 - 7
    办公楼结构大样 - 7
以上是部分截图,请下载附件后查看完整高清内容
