3层现浇框架结构办公楼结构施工CAD大样图
- 建筑类别：办公
- 建筑高度类型：多层建筑
- 建筑地上层数：3层
- 图纸设计深度：施工图
- 民用建筑设计使用年限：50年
- 建筑设计结构形式：钢筋混凝土结构
- 钢筋混凝土结构：框架
- 基础形式 ：独立基础
- 结构安全等级：二级
- 地基基础设计等级：乙级
- 抗震设防烈度：6度抗震
- 风压：0.45kN/平方米
- 雪压：0.55kN/平方米
- 参考图纸：18张
- 设计年代：近代
附件详情
该项目为安徽某工厂综合办公楼，地上三层，建筑设计结构形式为现浇钢筋混凝土框架结构，基础为柱下独立基础，6度设防。
该资料包含：
结构设计说明
、梁结构平面图、板结构平面图、柱平法施工图、楼梯结构图等共18张图纸。

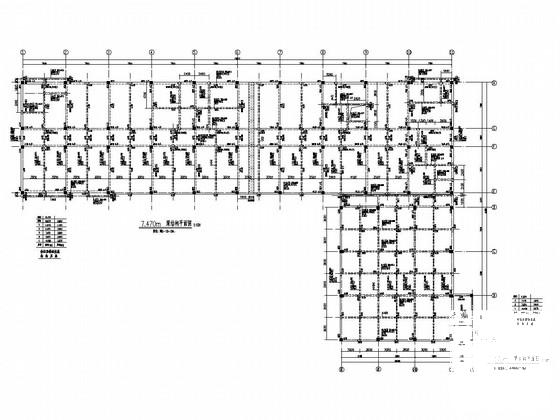

7.470m梁结构平面图

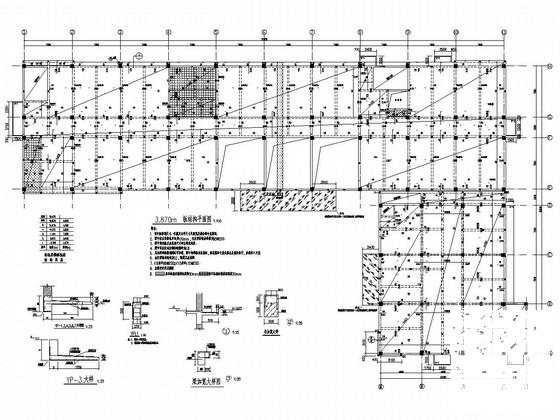

3.870m板结构平面图

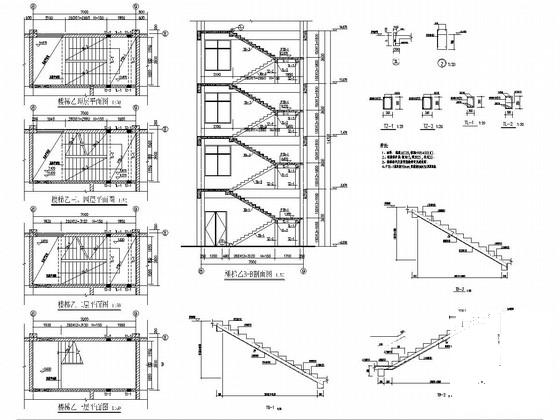

楼梯乙大样图
以下是附件的其中一部分截图，共4张，您也可以 搜索 更多您想要的资源
-
现浇框架结构 - 1 -
现浇框架结构 - 2 -
现浇框架结构 - 3 -
现浇框架结构 - 4
以上是部分截图，请下载附件后查看完整高清内容
- 发布时间：2021-05-08
- 评论次数：0
- 浏览次数：0
- 文件大小：1.78 MB
- 收藏次数：0
-
文件名称：
附件-995887978780006877686.zip
现浇框架结构下载
