3层框架结构回字形办公楼结构施工CAD大样图

  • 建筑类别:办公
  • 建筑高度类型:多层建筑
  • 建筑地上层数:3层
  • 图纸设计深度:施工图
  • 民用建筑设计使用年限:50年
  • 建筑设计结构形式:钢筋混凝土结构
  • 钢筋混凝土结构:框架
  • 基础形式 :独立基础
  • 结构安全等级:二级
  • 地基基础设计等级:丙级
  • 抗震设防烈度:8度抗震
  • 风压:0.30kN/平方米
  • 雪压:0.25kN/平方米
  • 参考图纸:20张
  • 设计年代:近代

附件详情

该项目是拘留所建设项目,地面以上3层,房屋室外地面以上高度12.900m,采用钢筋砼框架结构,抗震设防烈度为8度,该项目采用柱下独立基础,持力层为松散碎石层,基础设计等级为丙级。

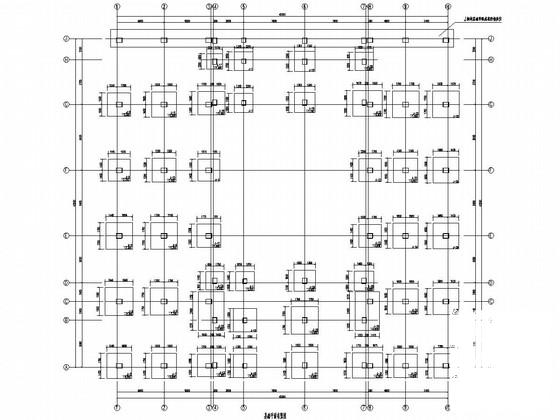

该资料包含: 结构设计说明 ,基础图,基础详图,框架柱布置图,梁配筋图,板配筋图,模板图,楼梯图等共计20张图。
分享投稿时间:近几年1月。

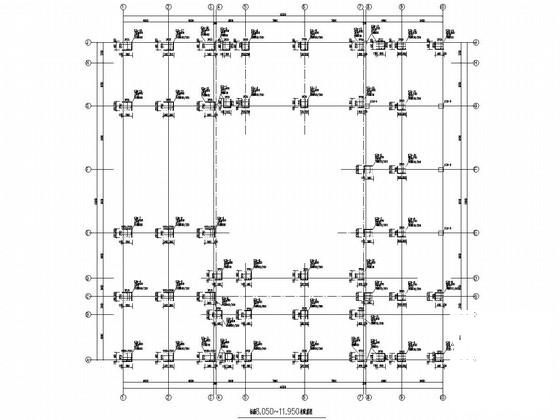

标高8.050~11.950柱配筋图

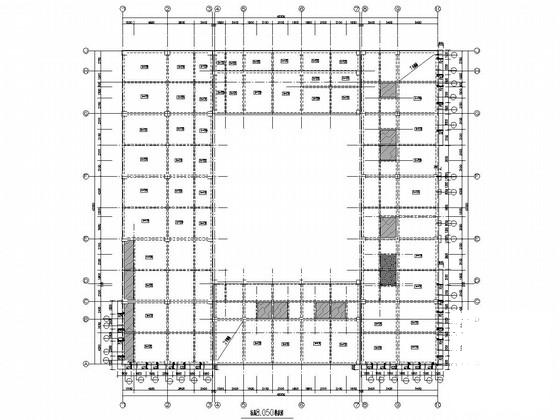

标高8.050模板图

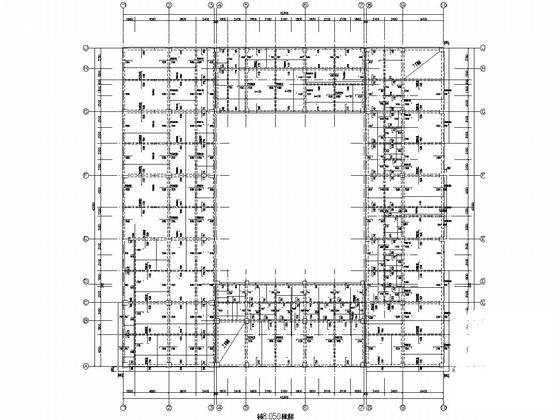

标高8.050板配筋图

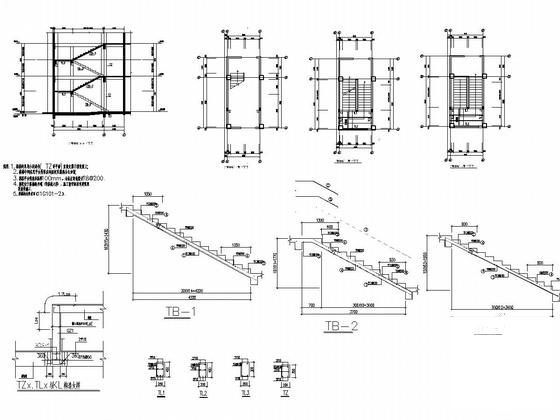

2号楼梯大样图

标高4.150梁配筋图

以下是附件的其中一部分截图,共6张,您也可以 搜索 更多您想要的资源
  • 办公楼结构大样 - 1
    办公楼结构大样 - 1
  • 办公楼结构大样 - 2
    办公楼结构大样 - 2
  • 办公楼结构大样 - 3
    办公楼结构大样 - 3
  • 办公楼结构大样 - 4
    办公楼结构大样 - 4
  • 办公楼结构大样 - 5
    办公楼结构大样 - 5
  • 办公楼结构大样 - 6
    办公楼结构大样 - 6
以上是部分截图,请下载附件后查看完整高清内容
