[CAD]3层四区框架剪力墙结构回字形酒店结构图纸（带阁楼）

tt8899

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 建筑类别：酒店
• 建筑高度类型：多层建筑
• 建筑地上层数：3层
• 建筑地下层数：1层
• 图纸设计深度：施工图
• 民用建筑设计使用年限：50年
• 建筑设计结构形式：钢筋混凝土结构
• 钢筋混凝土结构：框架剪力墙
• 基础形式 ：条形基础,独立基础
• 结构安全等级：二级
• 地基基础设计等级：丙级
• 抗震设防烈度：8度抗震
• 风压：0.60kN/平方米
• 雪压：0.90kN/平方米
• 地下室功能：车库
• 参考图纸：61张
• 设计年代：近代

附件详情

该项目是新疆某阳光酒店项目，共分ABCD四个区，地上三层，带阁楼，地下一层，框架剪力墙结构，抗震设防烈度为8度，基础形式：柱下独立基础、柱下条基、墙下条形基础，基础设计等级为丙级。
该资料包含：混凝土 结构设计说明 ，各区基础图，地下梁板图，墙柱图，地上各层各区梁板图，墙柱图，楼梯图，柱配筋详图等共计61张图。
分享投稿时间：近几年4月。

A区一层墙柱 平面布置图

A区阁楼层现浇板配筋图

C区二层梁、板平面配筋图

C区地下一层墙柱平面布置图

B区二层梁、板平面配筋图

B区二层墙柱平面布置图

D区地下一层梁、板平面配筋图

B区柱配筋详图

A区三层梁平面配筋图

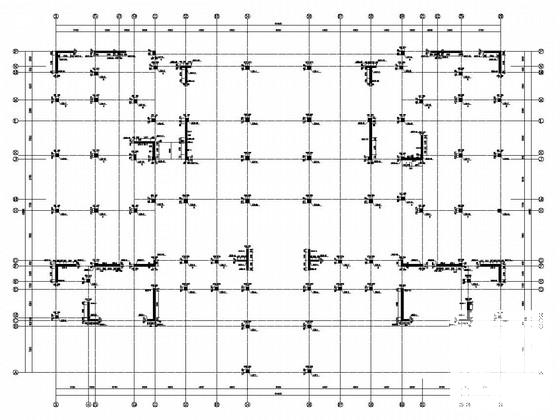

第 1 张图

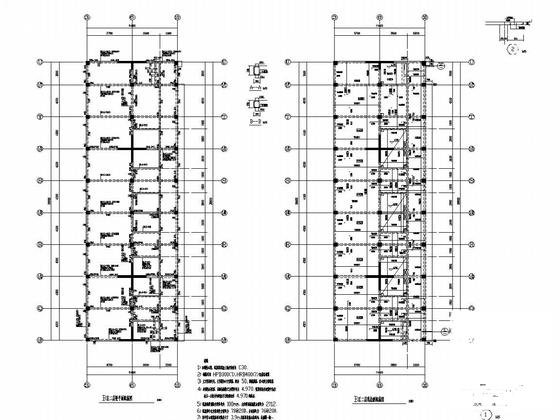

第 2 张图

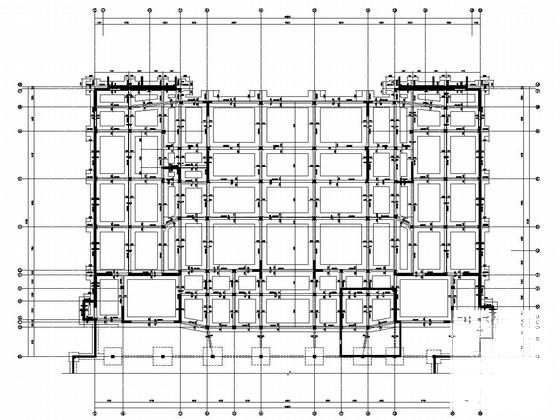

第 3 张图

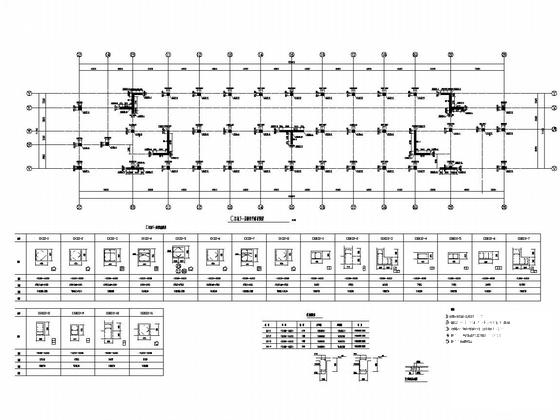

第 4 张图

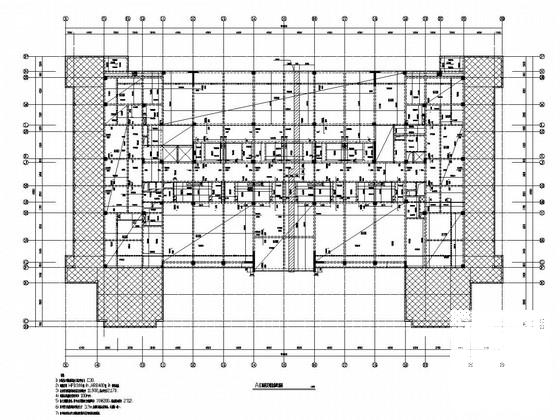

第 5 张图

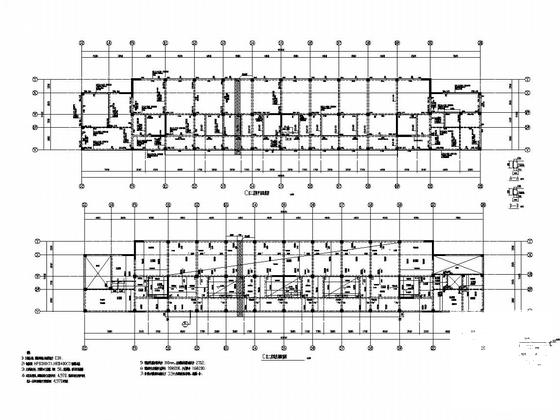

第 6 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
