18层框架剪力墙结构快捷酒店结构施工CAD图纸

附件详情

该项目成是南京某中心商业服务区快捷酒店，地上18层，地下一层；上部结构为框架剪力墙结构，基础为柱下独立基础及联合基础。地基基础的设计等级为乙级，上部结构的安全等级为二级，A级高度的高层建筑结构。

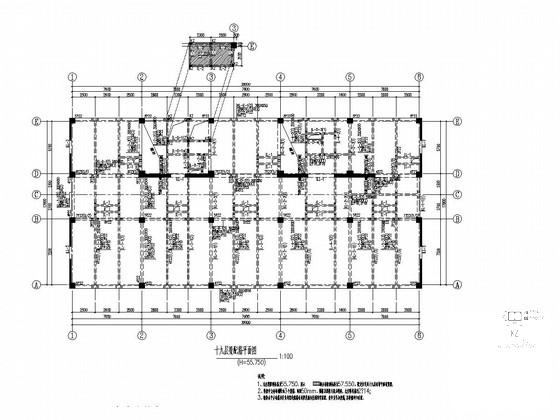

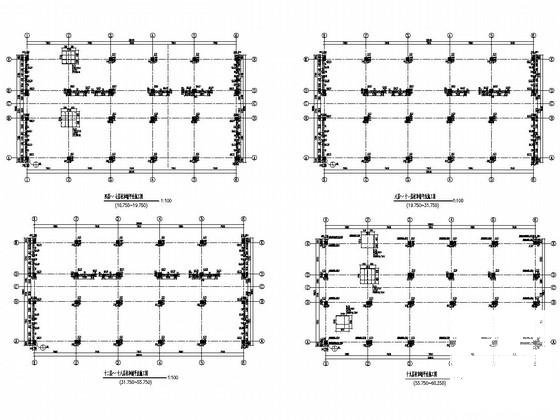

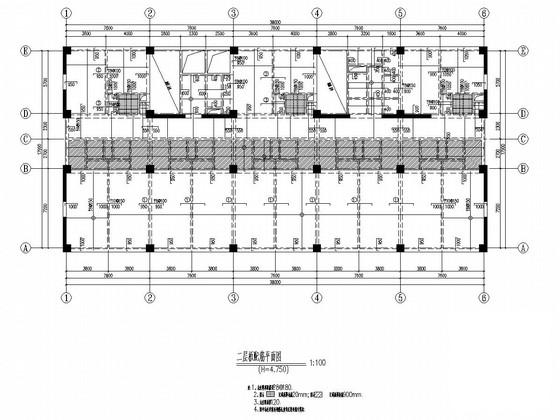

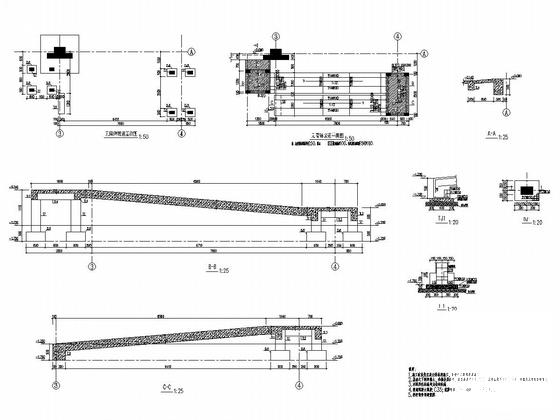

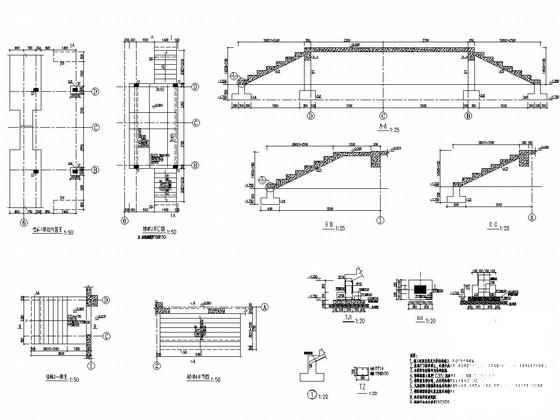

该资料包含：结构设计总说明，基础图，基础结构 平面布置图 ，柱和墙平法施工图，结构布置平面图，梁配筋平面图，板配筋平面图，无障碍坡道施工图，楼梯图等共计36张图。
