一份框架结构住宅结构CAD施工图纸（6层带阁楼桩基础）

kkll9988

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 建筑类别：住宅建筑
• 建筑高度：多层建筑
• 设计阶段：施工图设计
• 民用建筑设计使用年限：50年
• 建筑设计结构形式：钢筋混凝土结构,框架结构
• 基础形式：桩基础
• 结构安全等级：二级
• 抗震设防烈度：抗震不设防
• 风压：0.55kN/平方米
• 参考图纸：20张以下

附件详情

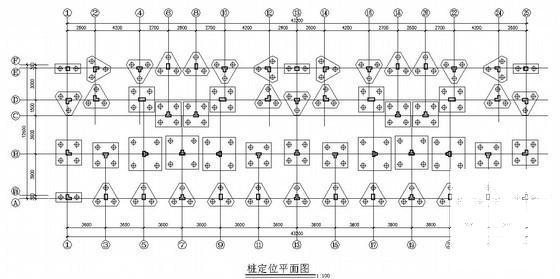

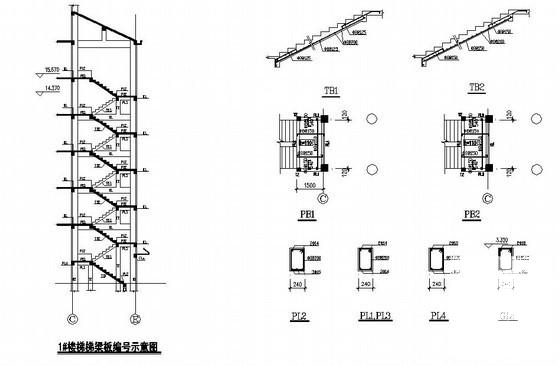

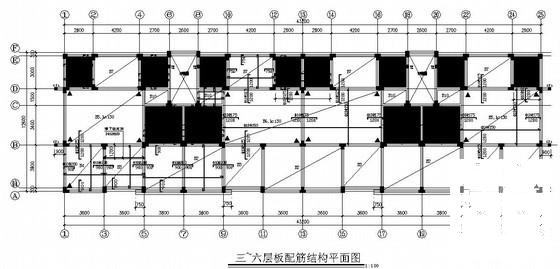

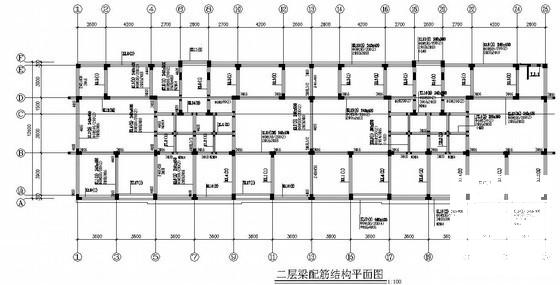

该资料包含： 结构设计说明 ，桩定位平面图，基础梁配筋结构平面图，框架柱定位结构平面图，梁配筋结构平面图，板配筋结构平面图，WKL16配筋图， 楼梯详图 等
共18张图纸。
