[CAD]11层剪力墙带阁楼花苑小区住宅楼结构图纸

guiqulai

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 建筑类别：住宅
• 建筑高度类型：高层建筑
• 建筑地上层数：11层
• 建筑地下层数：1层
• 图纸设计深度：施工图
• 民用建筑设计使用年限：50年
• 建筑设计结构形式：钢筋混凝土结构
• 钢筋混凝土结构：剪力墙
• 基础形式 ：筏形基础
• 结构安全等级：二级
• 地基基础设计等级：丙级
• 抗震设防烈度：7度抗震
• 地下室功能：车库
• 参考图纸：22张
• 设计年代：近代

附件详情

该项目是江苏南通某住宅楼项目，地上11层，地下一层车库，采用筏板基础，基础设计等级为丙级，抗震设防烈度为7度，场地为Ⅲ类。

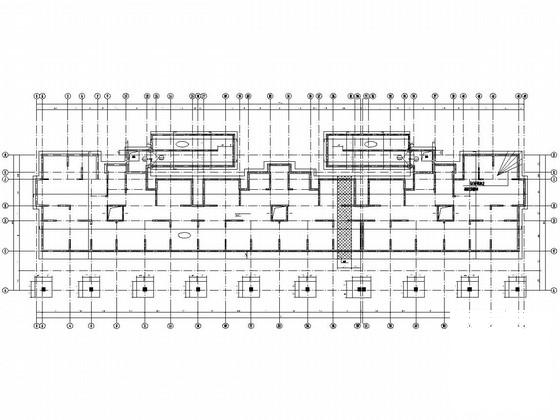

包括：结构设计总说明，地下室工程设计说明，基础筏板筋布置图，剪力墙柱表。剪力墙柱布置图，剪力墙柱布置图，梁筋布置图， 楼梯详图 等共计22张图。
2月。

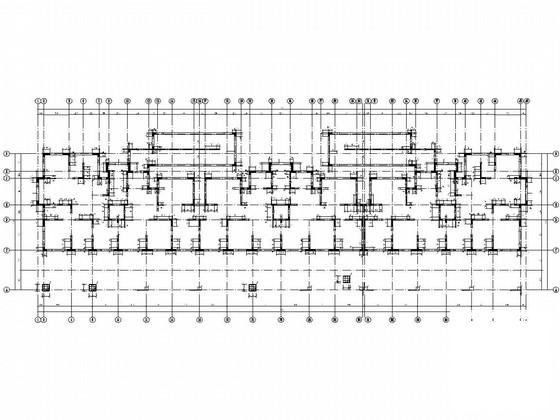

基础~-0.050M剪力墙柱布置图

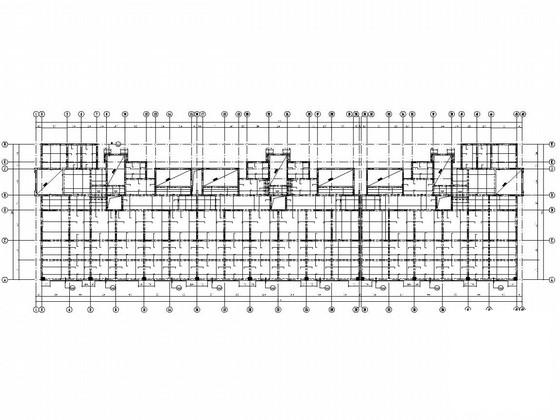

标高3.950M板筋布置图

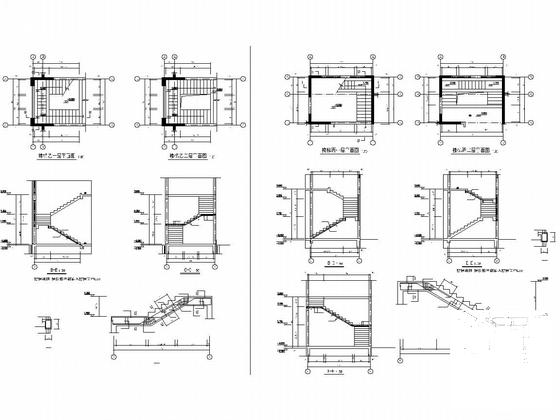

楼梯详图

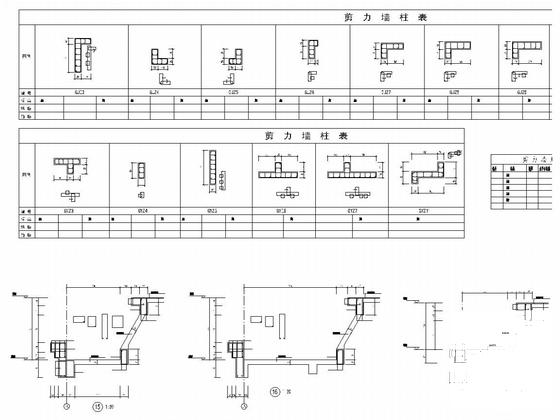

剪力墙暗柱表

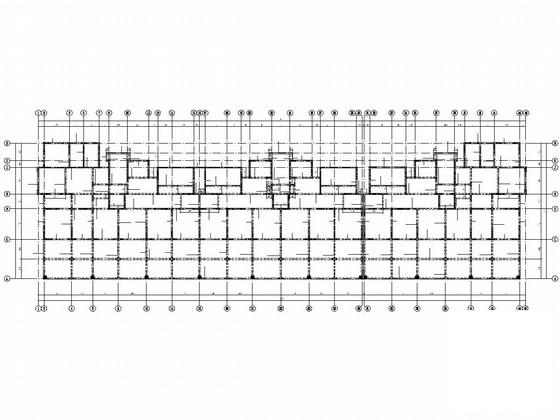

标高3.950M梁筋布置图

第 1 张图

第 2 张图

第 3 张图

第 4 张图

第 5 张图

第 6 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
