地上5层现浇框架结构培训中心结构施工CAD大样图
- 建筑类别：教育
- 建筑高度类型：多层建筑
- 建筑地上层数：5层
- 图纸设计深度：施工图
- 民用建筑设计使用年限：50年
- 建筑设计结构形式：钢筋混凝土结构
- 钢筋混凝土结构：框架
- 基础形式 ：独立基础
- 结构安全等级：二级
- 地基基础设计等级：乙级
- 抗震设防烈度：6度抗震
- 风压：0.45kN/平方米
- 雪压：0.45kN/平方米
- 参考图纸：13张
- 设计年代：近代
附件详情
该项目为江西某学校的培训中心，地上五层，建筑设计结构形式为框架结构，房屋高度为14.4米，基础为柱下独立基础，6度设防。
该资料包含：
结构设计说明

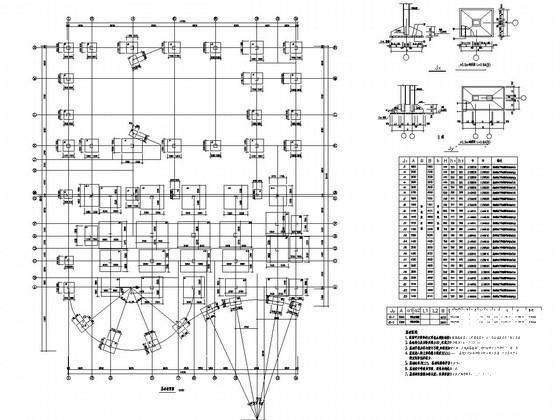

、基础布置及大样图、柱定位图、地梁配筋图、梁配筋图、板配筋、楼梯及其他大样图等共13张图纸。

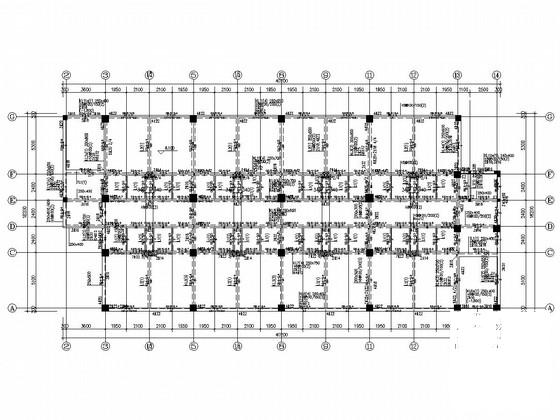

三层梁配筋图

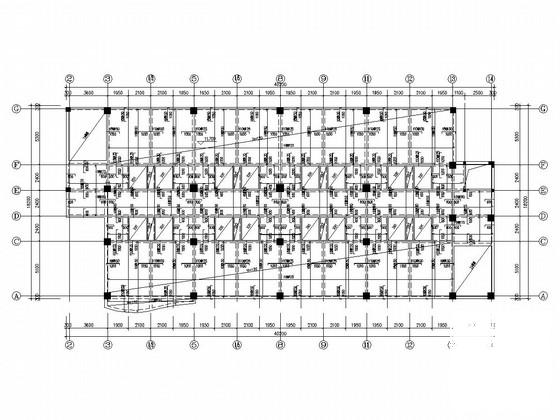

四层现浇板配筋图

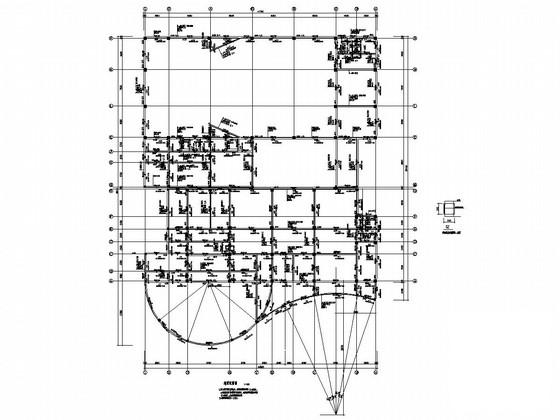

地梁配筋图
以下是附件的其中一部分截图，共4张，您也可以 搜索 更多您想要的资源
-
现浇框架结构 - 1 -
现浇框架结构 - 2 -
现浇框架结构 - 3 -
现浇框架结构 - 4
以上是部分截图，请下载附件后查看完整高清内容
- 发布时间：2021-05-09
- 评论次数：0
- 浏览次数：0
- 文件大小：3.14 MB
- 收藏次数：0
-
文件名称：
附件-995887968757088858676.zip
现浇框架结构下载
