5层框架结构厂房建筑结构施工CAD大样图

  • 建筑类别:工业建筑
  • 建筑高度类型:多层建筑
  • 建筑地上层数:5层
  • 图纸设计深度:施工图
  • 民用建筑设计使用年限:50年
  • 建筑设计结构形式:钢筋混凝土结构
  • 钢筋混凝土结构:框架
  • 基础形式 :桩基础
  • 结构安全等级:二级
  • 地基基础设计等级:丙级
  • 抗震设防烈度:6度抗震
  • 风压:0.45kN/平方米
  • 雪压:0.25kN/平方米
  • 参考图纸:58张
  • 设计年代:近代
该项目是江苏新建厂房项目,地上5层,框架结构,总建筑设计面积:11776.36平方米,占地面积:2467.56平方米,抗震设防烈度为6度,该项目采用先张法预应力混凝土管桩,管桩直径500,基础设计等级为丙级。整栋建筑分为两个部分,中间有连廊。
该资料包含:结构设计总说明,桩位平面布置图,基础承台平面布置图,柱 平面布置图 ,梁配筋图,板配筋图,构架梁、板配筋图,楼梯图,节点大样图,共计35张图;建筑设计说明,立面图,平面图,剖面图, 节点详图 等共计23张图。

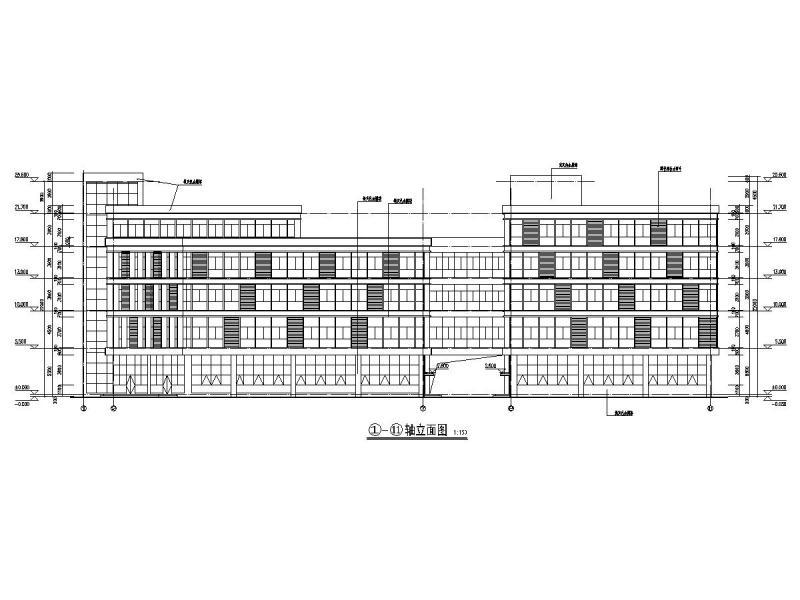

立面图

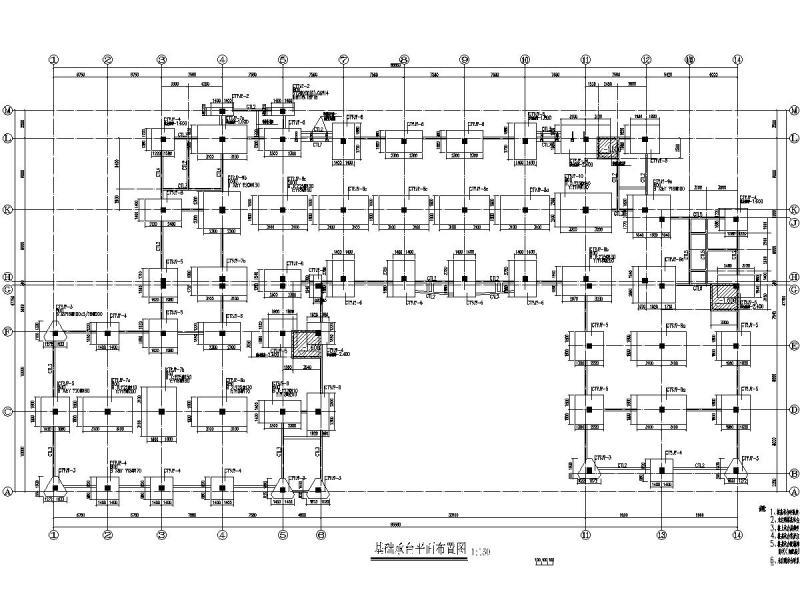

基础承台平面布置图

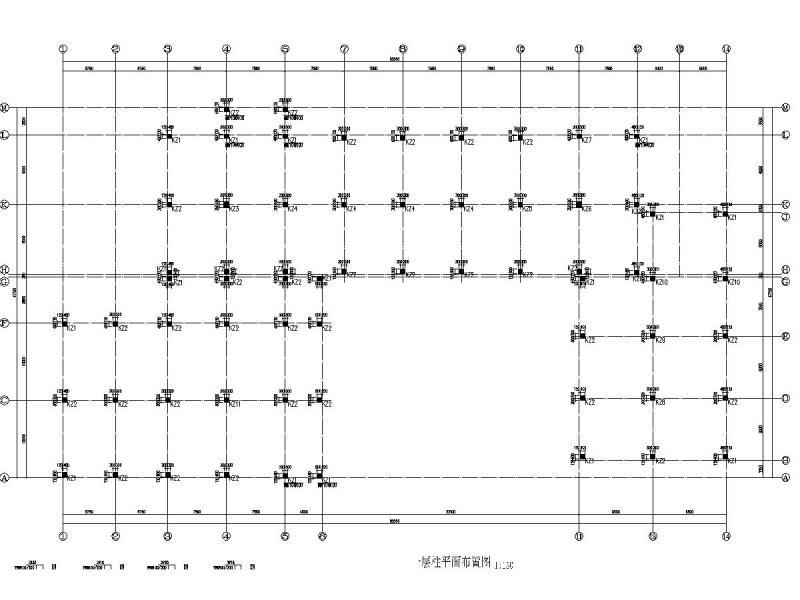

一层柱平面布置图

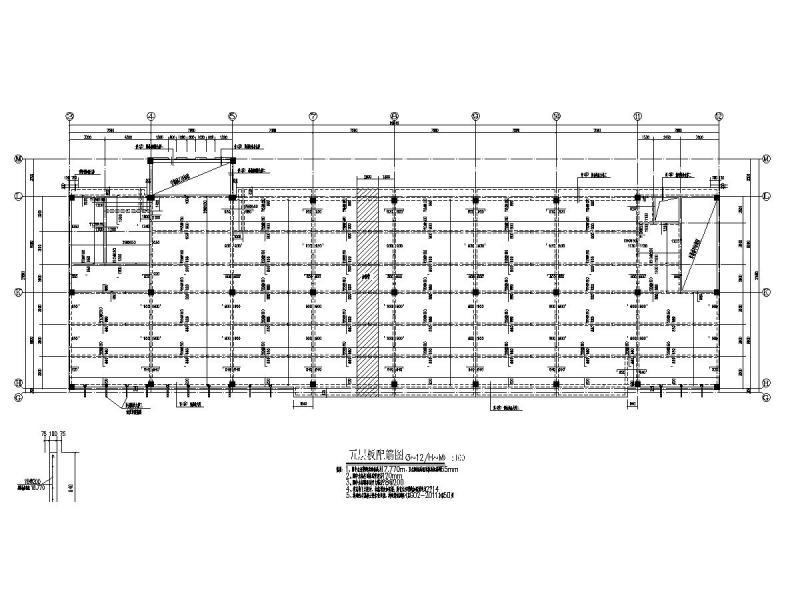

五层板配筋图
三层梁配筋图
二层梁、板配筋图
节点大样图
一层平面图
以下是附件的其中一部分截图,共8张,您也可以 搜索 更多您想要的资源
  • 厂房建筑结构 - 1
    厂房建筑结构 - 1
  • 厂房建筑结构 - 2
    厂房建筑结构 - 2
  • 厂房建筑结构 - 3
    厂房建筑结构 - 3
  • 厂房建筑结构 - 4
    厂房建筑结构 - 4
  • 厂房建筑结构 - 5
    厂房建筑结构 - 5
  • 厂房建筑结构 - 6
    厂房建筑结构 - 6
  • 厂房建筑结构 - 7
    厂房建筑结构 - 7
  • 厂房建筑结构 - 8
    厂房建筑结构 - 8
以上是部分截图,请下载附件后查看完整高清内容
